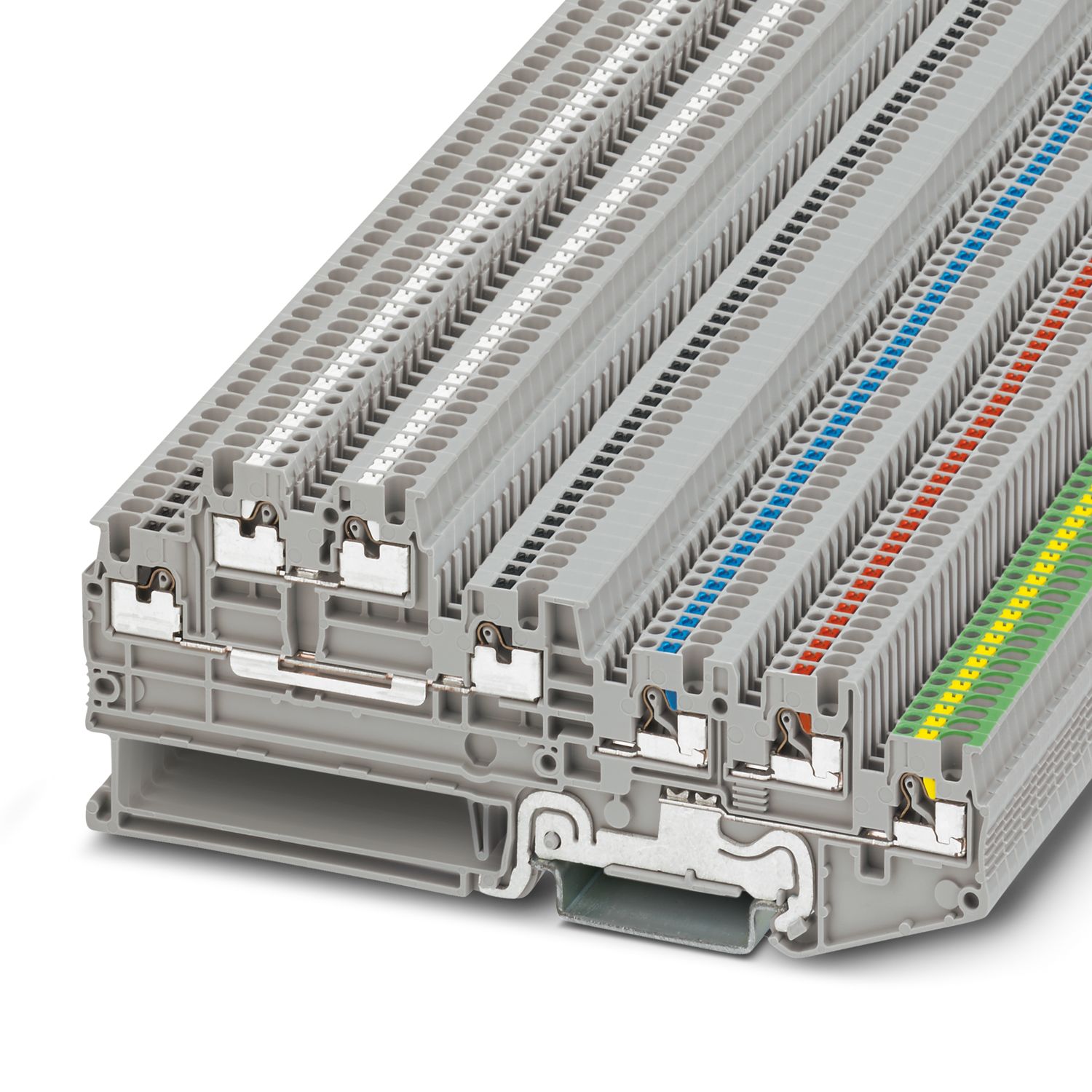

PTIO 1,5/S/5-PE/U-BK/O-WH - イニシエータ／アクチュエータ端子台

3244471

イニシエータ／アクチュエータ端子台、定格電圧: 250 V、定格電流: 13.5 A、接続数: 7、接続方式: プッシュイン式、定格断面積: 1.5 mm²、断面積: 0.14 mm² - 1.5 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: グレー

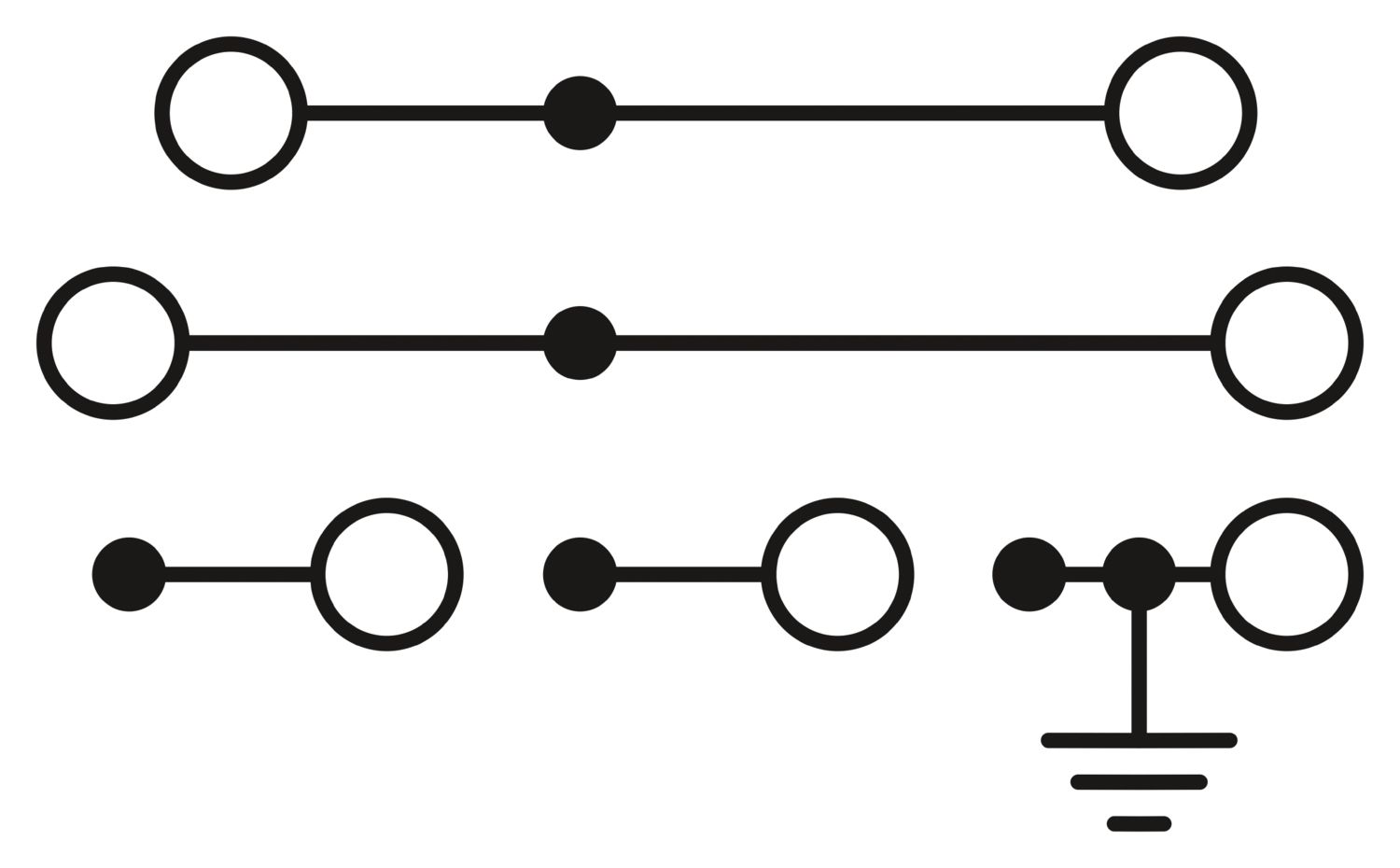

製品の詳細

製品ライン	センサ/アクチュエータ端子台
接続数	7
行の数	5
電位	5
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	4 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	2
定格接続サイズ	1.5 mm²
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A1 / B1
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 1.5 mm²
断面積AWG	26 ... 16 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1 mm² AI-S 1-8 TQフェルール（製品番号1200293）を使用することをお勧めします。
定格電流	13.5 A
最大負荷電流	13.5 A
定格電圧	250 V
定格電線断面積	1.5 mm²
直接接続可能な電線断面積
接続電線サイズ、単線	0.25 mm² ... 1.5 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 1 mm²

幅	3.5 mm
終端板の幅	0.8 mm
高さ	121.65 mm
奥行き	44.6 mm
NS 35/7、5の奥行き	52.1 mm
NS 35/15の奥行き	59.6 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA

機械的仕様
開放サイドパネル	あり

周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3244471
梱包単位	50 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2218
カタログのページ	ページ 42 (C-1-2019)
GTIN	4055626447865
1個あたりの重量（梱包を含む）	15.59 g
1個あたりの重量（梱包を含まない）	15.585 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
PE接続	300 V		26 - 14
使用グループ C
	300 V	15 A	26 - 14
PE接続	300 V		26 - 14
使用グループ D
	600 V	5 A	26 - 14
PE接続	600 V		26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
PE接続	300 V		26 - 14
使用グループ C
	150 V	15 A	26 - 14
PE接続	300 V		26 - 14
使用グループ F
	500 V	15 A	26 - 14
使用グループ D
PE接続	300 V		26 - 14

Environmental product compliance

互換性のある製品

アクセサリ

特長

プッシュイン式端子台にはCLIPLINE completeシステムの機能と棒端子付き撚線や単線を工具なしで簡単に接続可能

コンパクトな設計と前面接続により限られたスペースでも配線が可能

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTIO 1,5/S/5-PE/U-BK/O-WH - イニシエータ／アクチュエータ端子台

3244471

製品の詳細

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus認証済み

EAC

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTIO 1,5/S/5-PE/U-BK/O-WH - イニシエータ／アクチュエータ端子台 3244471

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

FBS 2-3,5 - プラグインブリッジ 3213014

FBS 3-3,5 - プラグインブリッジ 3213027

FBS 4-3,5 - プラグインブリッジ 3213030

FBS 5-3,5 - プラグインブリッジ 3213043

FBS 10-3,5 - プラグインブリッジ 3213056

FBS 20-3,5 - プラグインブリッジ 3213069

FBS 50-3,5 - プラグインブリッジ 3000706

FBS 2-3,5 BU - プラグインブリッジ 3213086

FBS 3-3,5 BU - プラグインブリッジ 3213099

FBS 4-3,5 BU - プラグインブリッジ 3213109

FBS 5-3,5 BU - プラグインブリッジ 3213112

FBS 10-3,5 BU - プラグインブリッジ 3213125

FBS 20-3,5 BU - プラグインブリッジ 3213138

FBS 50-3,5 BU - プラグインブリッジ 3000708

FBS 2-3,5 GY - プラグインブリッジ 3213153

FBS 3-3,5 GY - プラグインブリッジ 3213167

FBS 4-3,5 GY - プラグインブリッジ 3213180

FBS 5-3,5 GY - プラグインブリッジ 3213183

FBS 10-3,5 GY - プラグインブリッジ 3213196

FBS 20-3,5 GY - プラグインブリッジ 3213206

FBS 50-3,5 GY - プラグインブリッジ 3000707

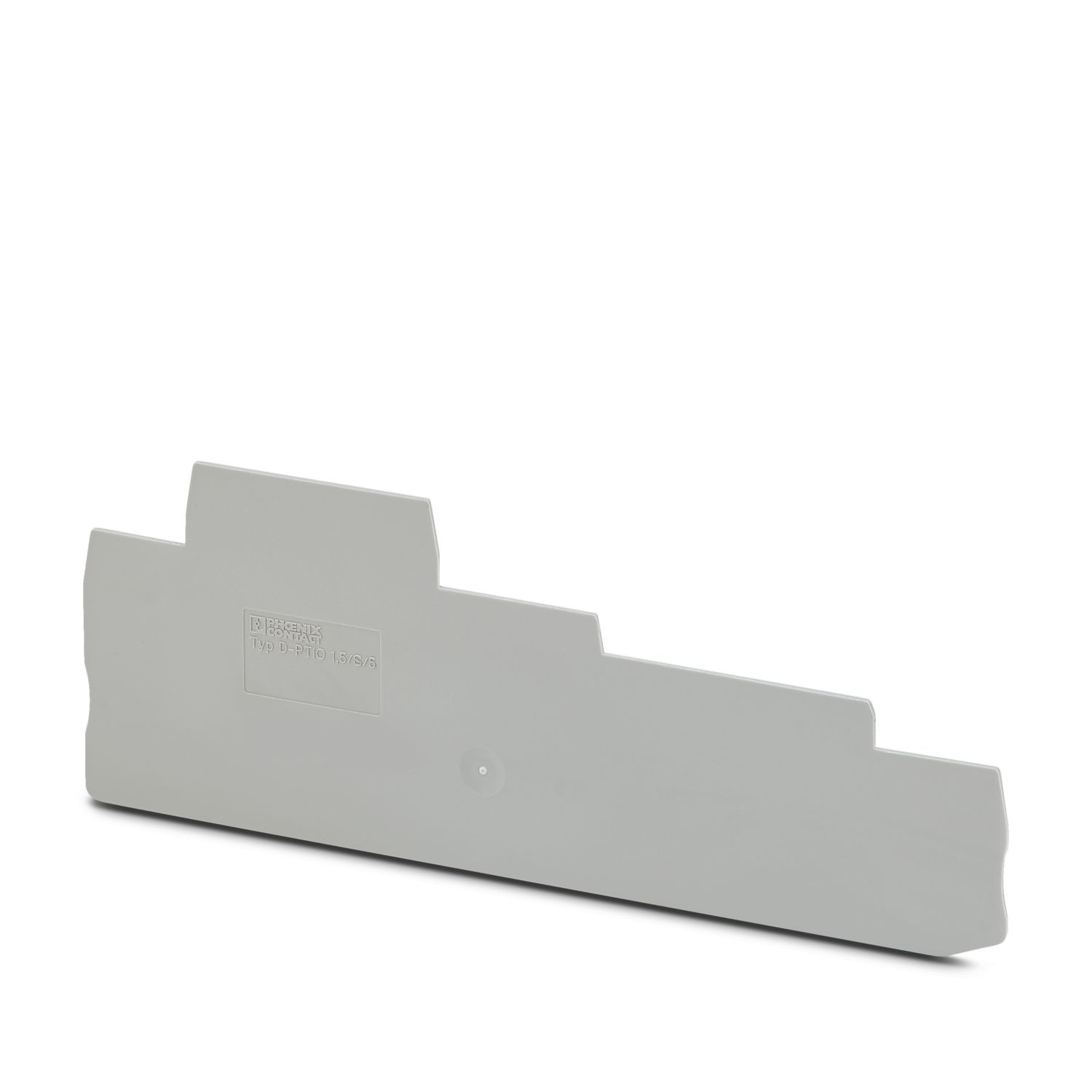

D-PTIO 1,5/S/5 - 終端板 3244589
