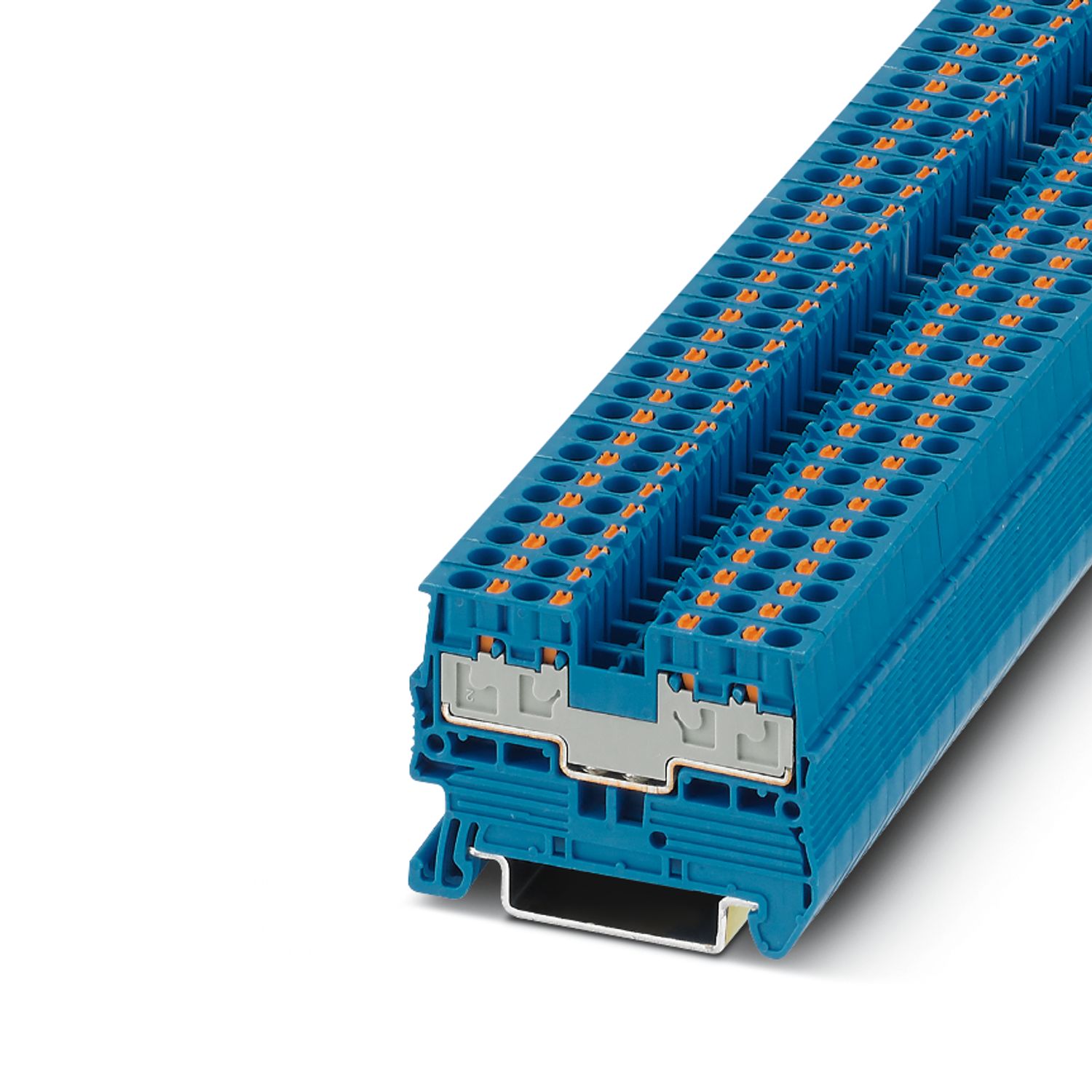

PT 2,5/S-QUATTRO BU CUS - 接続式端子台 - 3211029

概要
注意	接続されたすべての電線の総電流値が最大負荷電流値を超えないこと。

製品ライン	多線式端子台
アプリケーション	メカニカルエンジニアリング
	プラントエンジニアリング
	装置産業
接続数	4
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.77 W

段あたり接続数	4
定格接続サイズ	2.5 mm²
1段
剥き線長さ	10 mm
内部シリンダゲージ	A2
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 2.5 mm²
断面積AWG	26 ... 14 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1.5 mm²
定格電流	17.5 A
最大負荷電流	22 A (4 mm²の導体断面積、剛性)
最大負荷電流		24 A (2.5 mm²のケーブル4本接続時は頑強)
定格電圧	500 V
定格電線断面積	2.5 mm²
1段直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 2.5 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 1.5 mm²

幅	5.2 mm
終端板の幅	2.2 mm
高さ	35.3 mm

色	青 (RAL 5015)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 1.5 mm²	0.18 kA
短時間耐電流 2.5 mm²	0.3 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験荷重設定ポイント	1 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
		1.5 mm² / 0.4 kg
		2.5 mm² / 0.7 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（保管時/移動時）	30 % ... 70 %

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PT 2,5/S-QUATTRO BU CUS - 接続式端子台

3211029

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

特長

アイテム番号	3211029
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2213
GTIN	4055626066479
1個あたりの重量（梱包を含む）	6.924 g
1個あたりの重量（梱包を含まない）	6.924 g
関税率	85369019
生産国	CN

China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

機械的仕様
開放サイドパネル	あり

取付けタイプ	NS 35/7,5
取付けタイプ		NS 35/15
