Bygningsstyringer ILC og Catan

Bygningsstyringer

Stol på bygningsstyring med Niagara Framework®: Vores portefølje af styringer og I/O-moduler giver dig maksimal fleksibilitet. Ideel til centrale og decentrale anvendelser – fra renovering til nybyggeri. Kompakt, skalerbar og nem at integrere.

Go to Product Detail Page for item 2863944
IB IL AI 2/SF-ME - Analogt modul
IB IL AI 2/SF-ME - Analogt modul
2863944

Inline, Analog indgangsklemme, Analoge indgange: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tilslutningsteknik: 2-leder, transmissionshastighed i lokalbussen: 500 kBit/s, kapslingsklasse: IP20, inklusive Inline stik och märkfält

Produktfamilien Catan
Produktfamilien ILC

Et overblik over dine fordele Maksimal fleksibilitet i bygningsautomation

  • Skalerbarhed – særlig høj effektivitet og fleksibel udvidelsesmulighed til centraliserede og decentraliserede applikationer
  • Høj I/O-tæthed – for en plads- og omkostningsbesparende løsning
  • Nem installation – kan også realiseres i snævre eller komplekse installationsmiljøer uden problemer
  • Problemfri integration – også i projekter fra andre Niagara Framework®-partnere
  • Fremtidssikret planlægning – garanteret produkttilgængelighed af styringssortimenterne indtil 2035

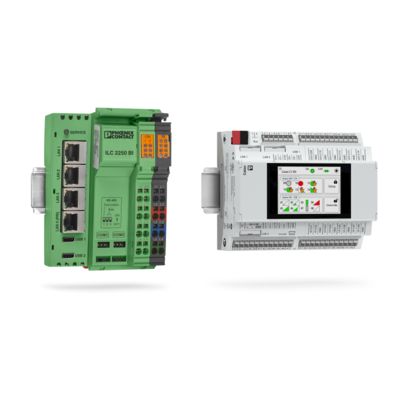

Sammenligning af vores bygningsstyringer

Identificér den rigtige bygningsstyring til dig med nogle få trin.

Catan C1 EN
ILC 2250 BI(-L)
ILC 2050 BI(-L)
Catan C1 EN

ILC 2250 BI(-L)

ILC 2050 BI(-L)

Kompatible bygningsmanagementsystemer
Niagara Framework® N4-versioner
Emalytics add-ons til Niagara Framework®
Optimal installationssituation
Elektrisk underfordelingstavle
Styretavle
Protokoller og grænseflader
IoT- og bygningsprotokoller BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, DALI og SMI BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, M-Bus, MP-Bus, DALI, SMI og LON BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, M-Bus, MP-Bus, DALI, SMI og LON
Integreret KNX-TP-grænseflade
SPE-kommunikation mellem styringsenhederne
Yderligere information
Stikbart display til rådighed for lokal overstyring
CRA-overensstemmelse
I/O-moduler 8 UI, 4 DOI, 2 UOI indbygget og op til 16 udvidelsesmoduler op til 63 Inline-udvidelsesmoduler op til 63 Inline-udvidelsesmoduler
Mere om Catan C1 EN Mere om ILC 2250 BI(-L) Mere om ILC 2050 BI(-L)

Produktfamilien Catan

Oversigt over de særlige egenskaber ved Catan

Interaktivt Image Map: Produktprogram af bygningsstyringer
Banebrydende arbejde inden for KNX-automatisering
Som verdens første styring baseret på Niagara Framework®-teknologi har Catan C1 EN en KNX TP-grænseflade. Det giver direkte adgang til KNX-automatisering uden yderligere gateways.
Banebrydende arbejde inden for KNX-automatisering
Intuitiv betjening med 2,4" touchdisplay
For hvert modul i produktlinjen kan Catan Control Panel valgfrit tilsluttes under drift. Dette aftagelige display fungerer ikke kun som et lokalt prioriteret driftsniveau, men tilbyder også særlig enkel service takket være intuitiv menunavigation og modulspecifikke applikationer.
Mere om skærmen
Intuitiv betjening med 2,4" touchdisplay
Netværk på alle niveauer
Catan C1 EN tilbyder omfattende tilslutningsmuligheder med tre LAN-porte, to USB-tilslutninger og integrerede RS-485-grænseflader. Den indbyggede Ethernet switch med tre porte giver mulighed for fleksibel styring af LAN- og WAN-porte og understøtter RSTP med henblik på pålidelig loop-beskyttelse. Kommunikation via to netværkskort gør styringen ideel til segmenterede netværk, redundante forbindelser og sofistikerede automatiseringsarkitekturer.
Netværk på alle niveauer
Akustisk serviceassistent
Ved rumautomatisering er højttalerne installeret i loftet eller det hævede gulv. Hvis der er brug for service, kan det være tidskrævende at søge efter enhederne ved hjælp af planer. For at forenkle denne proces er der integreret højttalere i styringen og udvidelsesmodulerne. De akustiske meldninger gør det meget nemmere at lokalisere enheden.
Akustisk serviceassistent
Fremtidssikret netværk med Single Pair Ethernet
Catan-produktlinjen er baseret på Single Pair Ethernet (SPE) som et universelt kommunikationsgrundlag for hele automatiseringsnetværket. Alle moduler er forbundet via SPE – effektivt, pladsbesparende og med lang rækkevidde. Op til 16 udvidelsesmoduler kan forbindes til styringen via enkle fjernmeldelinjer over flere hundrede meter.
Fremtidssikret netværk med Single Pair Ethernet
Kompakt I/O-udvidelse
Relæmodulet, som kun er seks delingsenheder bredt, kombinerer seks kraftige digitale udgange med otte universelle indgange i et kompakt hus. De fleksible indgangskanaler giver mulighed for direkte tilslutning af forskellige sensorer og enheder – f.eks. temperatursensorer, elmålere eller kontaktsignaler. De seks integrerede omskifterelæer er designet til en kontinuerlig belastning på 16 A ved 230 V AC og giver derfor pålidelig brydeeffekt selv til krævende applikationer.
Mere om udvidelsesmodulet
Kompakt I/O-udvidelse
Multifunktionelle IO-kanaler
Alle moduler i Catan-produktfamilien har meget fleksible I/O-kanaler, der kan konfigureres til op til seks forskellige applikationer pr. kanal – fra digitale og analoge signaler til specialiserede funktioner. Tilslutningen sker nemt med 1,5 mm² Push-in klemmer, og næsten alle signalformater kan behandles direkte. Til kraftige anvendelser er der endda 2,5 mm²-tilslutninger til 16 A-relæerne.
Multifunktionelle IO-kanaler
RS-485-grænseflader
De to indbyggede RS-485-grænseflader kan nemt afsluttes via webbaseret management og konfigureres til BIAS – uden brug af ekstra værktøjer. For at muliggøre enkel integration i eksisterende bygnings- og automatiseringssystemer understøtter begge grænseflader de almindelige Modbus/RTU- og BACnet MS/TP-protokoller.
RS-485-grænseflader
Undertavle i en elinstallation
Catan-moduler i elektrisk underfordelingstavle
Person ved pc med Catan-modul
Undertavle i en elinstallation

Vores Catan-produktfamilie imponerer med sit standardiserede hardwaredesign. Kontrolenheden inkl. de indbyggede I/O'er og udvidelsesmodulet i DIN-skinnemonteringshuset har en bredde på seks delingsenheder og et identisk arrangement af tilslutningspunkter. Det gør det meget nemt at udvide eksisterende systemer, da produktfamiliens pladskrav er nemme at estimere. Catan-modulernes kompakte design gør det muligt at bruge dem i elektriske underfordelingstavler, små fordelingstavler og endda i de særligt små installationsområder i bygningstekniske systemer.

Catan-moduler i elektrisk underfordelingstavle

Catan-produktprogrammet kombinerer for første gang de to førende teknologiplatforme Niagara Framework® og KNX i ét system – en hidtil unik innovation i byggesektoren.
Med Catan kan eksisterende KNX-infrastrukturer integreres problemfrit i Building IoT's verden. Løsningen udnytter effektivt den eksisterende KNX-kabling – takket være moderne SPE-teknologi (Single Pair Ethernet).

Person ved pc med Catan-modul

Alle enheder i Catan-produktfamilien leveres med en digital tvilling fra fabrikken, som fungerer som en central informationskilde gennem hele produktets livscyklus. Ud over et digitalt typeskilt er teknisk dokumentation og vigtige serviceoplysninger altid tilgængelige online.
Catan C1 EN er også udstyret med webbaseret management, som muliggør enkel konfiguration direkte via en standard webbrowser – uden yderligere software.

Catan Evaluation Kit
Start med Catan nu

Lad dig inspirere af funktionaliteten, betjeningen og ydeevnen i den nye Catan-produktfamilie til bygningsautomation – til en unik særpris.

Bestil startsæt
Catan-styring

Produktfamilien ILC

Oversigt over de særlige egenskaber ved ILC

Interaktivt Image Map: Styring til automatisering af bygninger
Integration i Ethernet-netværket
Begge generationer af produktfamilien ILC 2x50 BI har fire LAN-porte, to USB- og RS-485-grænseflader. Den integrerede Ethernet switch med fire porte giver mulighed for fleksibel styring af LAN- og WAN-porte, RSTP til loop-beskyttelse og kommunikation via to netværkskort.
Integration i Ethernet-netværket
Intelligent lysstyring med DALI-2
ILC 2x50 BI-serien understøtter DALI-2-standarden til moderne, standardkompatibel belysningsstyring i bygninger. Med en integreret DALI-master, multi-master-funktionalitet og en integreret DALI-strømforsyningsenhed tilbyder systemet en komplet løsning til styring og overvågning af lamper, sensorer og betjeningselementer _ uden yderligere gateways.
Intelligent lysstyring med DALI-2
RS-485-grænseflader
De to indbyggede serielle RS-485-grænseflader giver maksimal fleksibilitet til industriel kommunikation. Begge porte kan nemt afsluttes via DIP-switches og konfigureres til BIAS. Grænsefladerne understøtter almindelige protokoller som Modbus/RTU og BACnet MS/TP – ideelt til problemfri integration i eksisterende automatiserings- og bygningsstyringssystemer. Yderligere serielle grænseflader er tilgængelige som ekstraudstyr.
RS-485-grænseflader
LON-ready til eftermontering
Begge generationer af produktfamilien ILC 2x50 BI fås stadig som LON-varianter – med en integreret LON TP/FT-10-grænseflade til direkte tilslutning til eksisterende LonWorks®-bygningsnetværk. Det betyder, at ældre bygningsautomatiseringssystemer også kan moderniseres problemfrit – ideelt til energieffektiv eftermontering og fremtidssikrede intelligente bygningsløsninger.
Mere om ILC 2x50 BI-L
LON-ready til eftermontering
Skalerbar 24 V-strømforsyning til modulære systemarkitekturer
ILC 2x50 BI(-L) forsynes via en central 24 V DC-spændingskilde og leverer effektivt dette potentiale til alle tilsluttede Inline-klemmer. Yderligere moduler til potentialforsyning og -isolering er tilgængelige med henblik på fleksibel segmentering – ideelt til struktureret energifordeling, målrettet beskyttelse og oprettelse af komplekse automatiseringsløsninger.
Skalerbar 24 V-strømforsyning til modulære systemarkitekturer
Digitale ind- og udgange
De digitale ind- og udgange i ILC 2x50 BI-serien imponerer med deres fine detaljeringsgrad og muliggør præcis signalbehandling på kanalniveau. Takket være den universelle tilslutningsteknik med N-leder får du fordel af fleksible fortrådningsmuligheder, der passer til enhver installationssituation i styretavlen.
Digitale ind- og udgange
Analoge ind- og udgange
ILC 2x50 BI-serien har kraftige analoge ind- og udgange, der understøtter en lang række signaltyper – herunder strøm-, spændings- og temperatursignaler. Hver kanal er individuelt konfigurerbar og kan tilpasses fleksibelt til den respektive anvendelse. Der findes Eco-modeller til særligt økonomiske projekter, som er reduceret til det væsentlige uden at gå på kompromis med kvalitet og pålidelighed.
Analoge ind- og udgange
Kommunikationsmoduler til helhedsorienteret bygningsautomation
ILC 2x50 BI-serien kan udvides specifikt ved hjælp af kraftfulde kommunikationsmoduler – det giver nem integration i moderne bygningsautomatiseringssystemer. Med understøttelse af M-Bus og MP-Bus giver modulerne mulighed for direkte tilslutning til etablerede fieldbusstandarder. Det gør det muligt at forbinde, overvåge og styre energi-, klima- og ventilationssystemer effektivt.
Kommunikationsmoduler til helhedsorienteret bygningsautomation
Elinstallation i bygningens styretavle
ILC 2x50 BI(-L) med Niagara Framework®-teknologi
Bygningsstyring
Bygningsautomation i styretavlen og Emalytics
Elinstallation i bygningens styretavle

Styringen ​ILC 2x50 BI(-L) er udviklet specielt til automatiseringsopgaver i bygninger, især ved overvågning og styring af bygningsinfrastruktur​, energiflows eller inden for ​HLK​​-​​området​. Deres industrielle design garanterer en høj grad af pålidelighed og gør dem velegnede til forretningskritiske applikationer. Med vigtige godkendelser som IEC 61000, UL 508 og BTL er IoT-styringen ideelt udstyret til brug i forskellige applikationer.

ILC 2x50 BI(-L) med Niagara Framework®-teknologi

Som verdens eneste styring baseret på Niagara Framework®-teknologi kan ILC 2x50 BI(-L) udvides med op til 63 Inline-moduler til digitale og analoge I/O-kanaler samt til alle bussystemer, der almindeligvis bruges i bygningsteknologi.
Med en bredde på kun 80 mm er styringen særdeles pladsbesparende. Andre IoT- og bygningsprotokoller kan også integreres problemfrit.

Bygningsstyring

Vores Inline-system er designet til langvarig funktionssikkerhed og tilgængelighed. Vi sigter efter at holde vores Inline-kernesortiment tilgængelig indtil mindst 2035. Til dette formål opdateres de tilsvarende varer regelmæssigt med de nødvendige produktvedligeholdelsestrin i hardware og/eller firmware.

Bygningsautomation i styretavlen og Emalytics

ILC 2x50 BI(-L) leveres med webbaseret management, som understøtter enhedskonfiguration uden yderligere software via en standard webbrowser. Alle I/O-kanalernes signaler læses og skrives uafhængigt af applikationen.
Uanset hvad garanterer den integrerede webserver højtydende lokale visualiseringer ved hjælp af Emalytics add-on-installationer.

Kontakt

Bernhard Tillmanns, Director Global Industry Management Building Technologies
Bernhard Tillmanns
Director Global Industry Management Building Technologies
Jeg vil med glæde rådgive dig om dine moderniserings- eller nybygningsprojekter. Nyd godt af vores mangeårige erfaring og vores omfattende udbud af tjenester.
Cybersikkerhed i styretavlen

Fremtidssikring med Cyber Resilience Act (CRA)

Netværkssystemer spiller en central rolle i bygningsautomation. Fra varmestyring og belysning til adgangskontrol – integrationen af digitale teknologier giver mange fordele, men rummer også risici. EU's Cyber Resilience Act (CRA) sikrer, at produkter med digitale elementer, der bruges i bygningsautomation, opfylder særligt høje sikkerhedskrav.
Vores produkter og systemer til bygningsautomation opfylder de strenge krav fra CRA og giver dig derfor maksimal sikkerhed og pålidelighed. Du kan stole på vores ekspertise. Øg modstandskraften over for cyberangreb.

Mere om Cyber Resilience Act (CRA)
