CCS-ladedåser til dine elkøretøjer

Tag kontakt nu

Er du producent af elkøretøjer eller systemintegrator af ladeteknik? Vi ser frem til at høre fra dig!


Ladestikdåser til elkøretøjer

Korte opladningstider for dine elkøretøjer

Med vores universelt anvendelige CCS-ladedåser CHARX connect universal tilbyder vi en grænseflade for High Power Charging med ladeeffekter over 500 kW, som forkorter opladningstiden for elkøretøjer og mobile maskiner betydeligt. Suppleret med AC-ladestikdåser og GB/T-ladestikdåser opstår et komplet sortiment til alle regioner og applikationer.

Dine fordele Bliv overbevist om funktioner og ydeegenskaber for køretøjsinlets

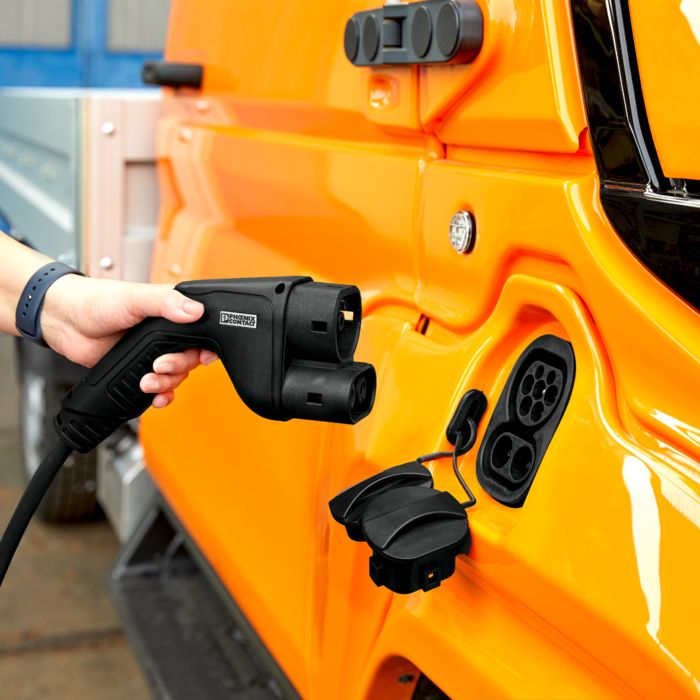

Ladestikdåse til elbil med åbnet opladningsklap, beskyttet mod fugt og snavs
Vejbygningskøretøj oplades med High Power Charging-ladestation

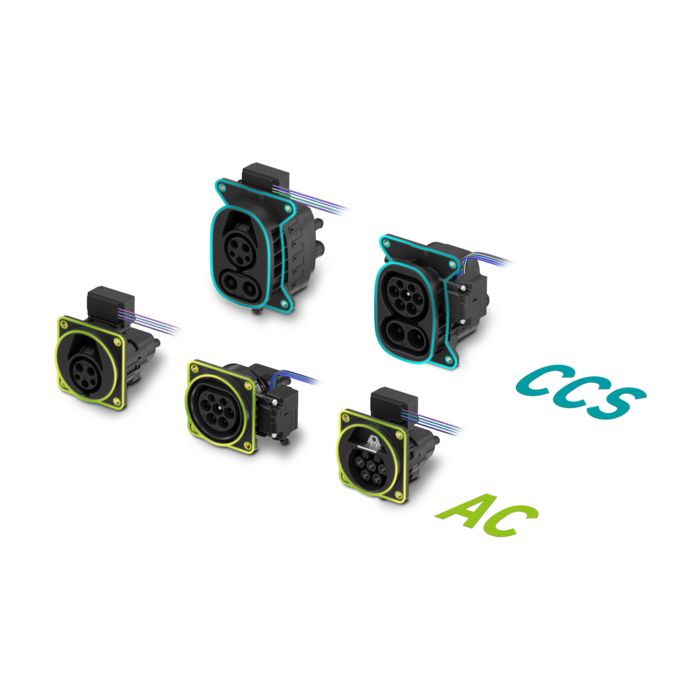

Køretøjsinlet CHARX connect
Forskellige typer af elektriske køretøjer
Montering af et køretøjsinlet
Ladestikdåse til elbil med åbnet opladningsklap, beskyttet mod fugt og snavs

Takket være det optimerede og smarte tætningssystem er vores køretøjsinlets blevet testet med succes i henhold til ISO 20653.

Helt opfyldt kapslingsklasse IP6K7 og IP6K5
Hele ladestikdåsen er fuldstændig beskyttet iht. IP6K7 og IP6K5. Den er derfor beskyttet fra alle sider mod indtrængen af støv, vand op til en meters dybde, stænkvand og også mod berøring. Det gælder både for den del, der er monteret inde i bilen, og for det udvendige frontområde, også når opladningsklappen er åben.

I frontområdet IP6K6K og IP6K9K
Derudover er frontområdet beskyttet mod højtryks- eller dampstrålerensning og indtrængen af støv i henhold til kapslingsklasse IP6K6K og IP6K9K, både med beskyttelseskapperne på plads og åbne.

Under ladeprocessen
Når ladestikket er sat i, svarer kapslingsklassen for frontområdet af køretøjsinlettet til kapslingsklassen for det tilsluttede og låste ladestik, som i standarden er angivet som IP44. Her er frontområdet beskyttet mod stænkvand fra alle sider, faste fremmedlegemer med en diameter ≥1,0 mm og mod adgang med en ledning.

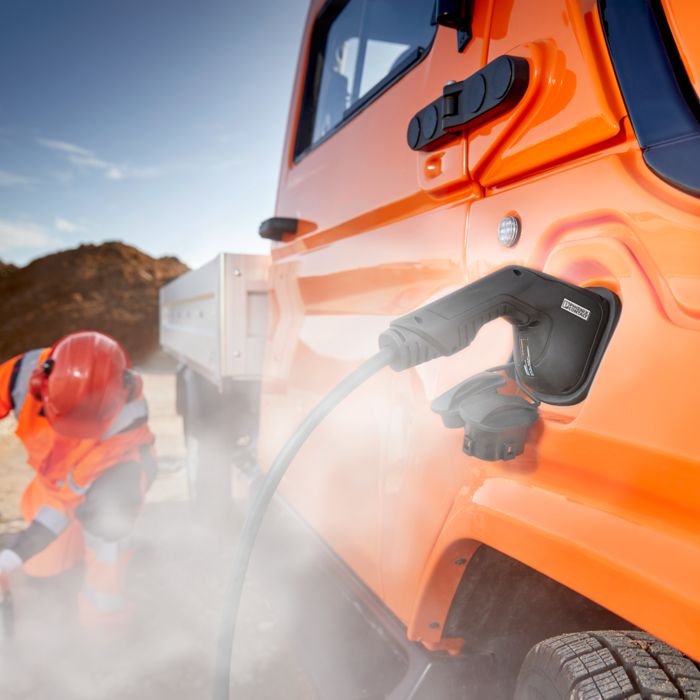

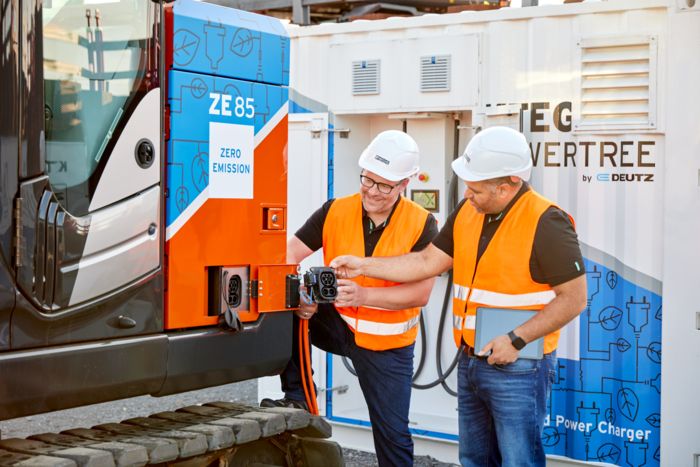

Vejbygningskøretøj oplades med High Power Charging-ladestation

Anvendelse af HPC-teknologi (High Power Charging) på køretøjssiden til lynopladning af alle typer elbiler er mulig med vores CCS-ladedåse CHARX connect universal.

Takket være ledertværsnit på op til 120 mm² kan du permanent oplade elbiler med 375 A ved hjælp af vores CCS-ladedåser. Afhængigt af andre forhold som f.eks. omgivelsestemperaturen, den måde, kablerne er lagt i køretøjet på, eller den anvendelsesspecifikke opladningsprofil, kan din elbil endda oplades midlertidigt i Boost Mode med højere ladeeffekter på over 500 kW (>500 A/1.000 V).

Køretøjsinlet CHARX connect

PTC-kæde på AC-kontakterne (opladning med op til 80 A)
PTC-sensorerne i AC-området består af en sammenkædning af modstande, som hver især er placeret på en kontakt. Ved at registrere de respektive modstandsværdier er det muligt at foretage en sikker frakobling, hvis grænsetemperaturen overskrides.

Pt 1000-sensorer på DC-kontakterne (opladning med op til 500 A)
I DC-området sker opladningen ved højere strømme, hvorfor det er nødvendigt med en nøjagtig temperaturmåling. Der er en Pt 1000-sensor på begge DC-kontakter, som gør det muligt at måle temperaturen meget præcist. På grundlag af de evaluerede måledata kan den ønskede DC-ladestrøm styres dynamisk af køretøjet. Fra en grænsetemperatur på 90°C på kontakten indledes øjeblikkelig frakobling.

Den præcise temperatursensorteknologi i vores køretøjsinlets sikrer et højt sikkerhedsniveau under ladeprocessen. På grund af en optimeret tilslutningsteknik mellem DC-kontakterne og højspændingskablerne minimeres opvarmningen af systemet yderligere.

Forskellige typer af elektriske køretøjer

De relevante udvendige mål og skruegeometrier for CHARX connect universal CCS- og AC-ladestikkene er identiske med hinanden. Det betyder, at du altid kan projektere med den samme indbygningsplads for alle elfartøjer, og det uanset det tilsigtede marked – fra skibe til motorcykler.

Montering af et køretøjsinlet

Som en pålidelig partner opfylder vi de høje kvalitetskrav fra vores kunder fra automobilindustrien. Vi er nu ved at overføre disse kompetencer til alle andre typer elkøretøjer. Uanset om det er busser, fejemaskiner, bulldozere, minekøretøjer, transportkøretøjer eller snescootere.

Vores køretøjsinlets CHARX connect universal er i overensstemmelse med de respektive standarder:

  • IEC 62196
  • SAE J1772
  • GB/T 20234

Phoenix Contact E-Mobility er certificeret iht. IATF 16949.

Vores køretøjsinlets CHARX connect universal har en dokumenteret lang levetid på over 10.000 stikcyklusser.

Den bevidste brug af materialer resulterer i et meget robust produkt. CHARX connect universal er derfor også velegnet til applikationer, der bruges under meget krævende miljøforhold, såsom i snedækkede landskaber, ved havet, i støvede og mudrede miljøer eller områder med høje udetemperaturer. Det gør vores opladningsgrænseflader særligt velegnede til terrængående køretøjer, skibe og mobile maskiner.

Referencer Eksempler på kunder, der med succes bruger vores CCS-ladedåser

Audi-elbil med logo
Inden for segmentet af rent elektriske luksusbiler er den tyske producent en teknologisk pionér, som har et af de mest succesrige bilmærker i Europa. Vi forsyner Audi og andre mærker i VW-koncernen med skræddersyede ladestikdåser.
Normet SmartDrive-minedriftskøretøj med logo
Den globale teknologivirksomhed Normet, der har hovedkvarter i Finland, fremstiller innovative batteridrevne elbiler til tunnelbygning, underjordisk minedrift og åben grubedrift, der er udstyret med vores CCS-ladedåser til ultrahurtig opladning.
Designwerk-lastbil med logo
Den schweiziske virksomhed Designwerk Technologies AG har specialiseret sig i produktion af individuelle elektriske lastbiler. Vores CCS-ladedåser bruges til lynopladning af batterier på op til 1.000 kWh i lastbiler på op til 680 hk.
Ebusco-elbus på bro med logo
Den hollandske producent Ebusco producerer elbusser. Også inden for persontransport efterspørger markedet lange rækkevidder og mulighed for at lade hurtigt op på farten. Ebusco satser derfor på vores køretøjsinlets, som kan bruges til midlertidigt at oplade op til 500 kW.
Elektrisk gravemaskine med CCS-køretøjsinlet fra Phoenix Contact
Den schweiziske virksomhed SUNCAR har specialiseret sig i elektrificering af entreprenørmaskiner og erhvervskøretøjer og fremstiller også sine egne elektriske gravemaskiner. Sammen med den tyske producent af entreprenørmaskiner KTEG har SUNCAR blandt andet elektrificeret den elektriske KTEG ZE135-gravemaskine. Vores HPC-kompatible CCS-ladedåse bruges som opladningsgrænseflade.
BMW-elkøretøjer med logo
BMW Group er en af de førende udbydere af førsteklasses elektromobilitet. For at muliggøre hurtig og bekvem opladning har vi siden 2017 udstyret de fuldelektriske modeller fra mærkerne BMW og MINI med vores køretøjsinlets. (Billede: © BMW Group)
Elbil fra Flux Mobility med CCS-opladningsgrænseflade
Den schweiziske virksomhed Flux Mobility udvikler lette erhvervskøretøjer af høj kvalitet med innovative, emissionsfrie drivteknologier og elektrificerer specialkøretøjer. De brugte vores CCS ladestik og et fleksibelt platformskoncept, der muliggør direkte udskiftning af dieselbiler.
Energica-elmotorcykel på vej med logo
Energica er den første italienske producent af kraftfulde og sporty elmotorcykler, der installerer universelle CCS-ladedåser i alle modeller. De muliggør hurtig og sikker opladning af motorcyklerne og støtter virksomheden i dens mission om at opnå emissionsfri mobilitet.
Stard-elbil på racerbane med logo
Forsknings- og udviklingsvirksomheden STARD er en del af den østrigske Stohl-koncern og har specialiseret sig i elektrificering af motorsportsracerbiler. Vores vandstråle- og smudsafvisende CCS-ladedåse bruges til ultrahurtig opladning af elektriske rallykøretøjer.
EVUM Motors aCar – bygge- og anlægskøretøj med logo
Med aCar tilbyder det bayerske EVUM Motors GmbH en batterielektrisk varevogn til den kommunale sektor samt til land- og skovbrug. Det stabile og robuste erhvervskøretøj er udstyret med vores CCS-ladedåser, som takket være deres høje IP-kapslingsklasse er optimalt egnet til de krævende anvendelsesområder.

Tekniske egenskaber for CCS-ladedåser

Elektrisk gravemaskine med CCS-ladedåse type 2

CCS-ladedåser optimeret til offroad-brug Universelt anvendelig i alle typer elkøretøjer

Elektrificeringen skrider hurtigt frem i alle sektorer med køretøjer – fra biler til entreprenørmaskiner og skibe. Korte opladningstider og et højt sikkerhedsniveau er forudsætningerne for at skifte til elektromobilitet og er ikke kun påkrævet i den stramt planlagte logistiksektor.
Vores køretøjsinlets opfylder begge krav: ultrahurtig opladning med
over 500 kW i overensstemmelse med høje sikkerheds- og kvalitetsstandarder. De kan bruges universelt og anvendes allerede med succes i køretøjer fra følgende sektorer:

EVUM Motors aCar med Phoenix Contact CCS-køretøjsinlet type 2
  • Person- og godstransport: busser, lastbiler, sættevogne, varebiler
  • Skovbrug og landbrug: traktorer, landbrugslæssere, mobile maskiner, transportere
  • Byggeindustri og minedrift: gravemaskiner, gummihjulslæssere, dumpere, underjordiske læssemaskiner
  • Marine: færger og motorbåde
  • Snekøretøjer: snescootere, snerydningskøretøjer, bæltekøretøjer
  • Godslogistik: logistikkøretøjer i lufthavne, havne og i industrien
  • Byer og kommuner: kommunale køretøjer, rengørings-, affalds- og udrykningskøretøjer
  • Private køretøjer: personbiler, motorcykler, motorcykler og autocampere
3D-visning

Alle detaljer i 3D

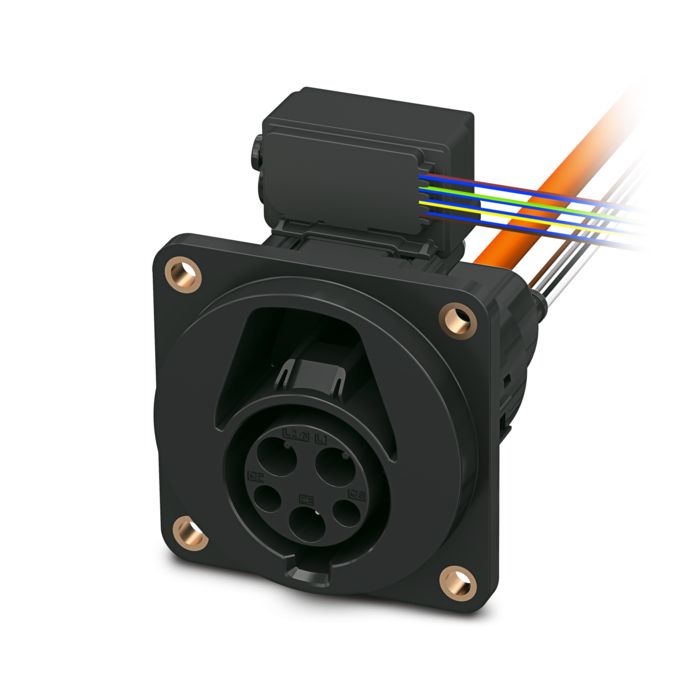

Se produktet med mange flere detaljer. Med zoom og rotation kan CCS-køretøjsinlet type 2 betragtes fra alle sider.

CAD og tekniske data for køretøjsinlets

CCS type 1-køretøjsinlet

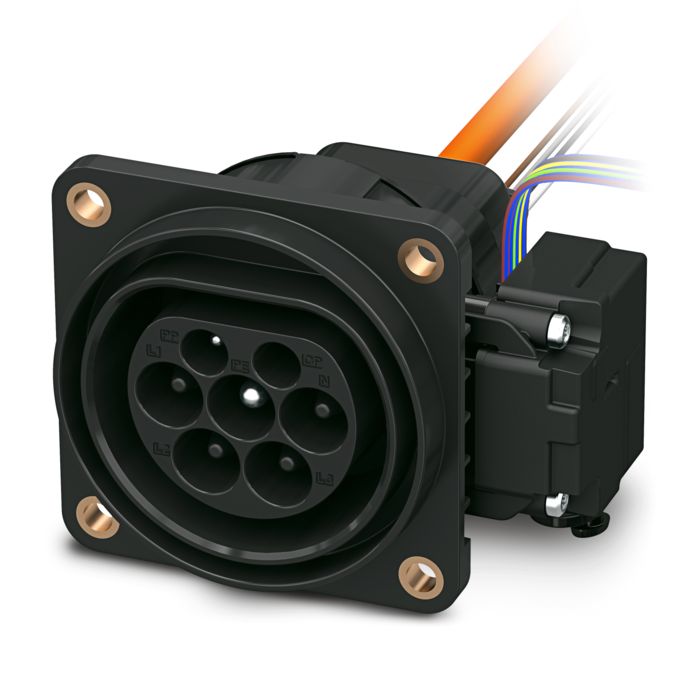

CCS type 2-køretøjsinlet
GB/T DC-inlets
AC-ladestikdåse type 1
AC-ladedåser type 2
CCS type 1-køretøjsinlet

CCS-køretøjsinlet type 1 bruges i elektriske køretøjer og mobile maskiner i Nordamerika og Sydkorea. De har samme indbygningsmål som vores CCS-ladedåse type 2. Standardkabellængden er 2 meter. Andre kabellængder er tilgængelige på forespørgsel.

Aktuator

  • Låseaktuatorens forsyningsspænding: 12 V

Temperatursensorer

  • Pt 1000-sensorer på DC-kontakterne
  • PTC-kæde i AC-området

DC-effektklasser

  • DC-ledertværsnit: 35 mm², 70 mm², 95 mm², 120 mm²
  • Ladestrøm: 125 A, 200 A, 250 A, 375 A
  • Maksimal ladestrøm: 250 A, 500 A og over 500 A
  • Maksimal ladeeffekt i Boost Mode*:
    • 250 kW (250 A/1.000 V) ved DC-ledertværsnit 35 mm²
    • 500 kW (500 A/1.000 V) ved DC-ledertværsnit på 70 mm² og 95 mm²
    • over 500 kW (>500 A/1.000 V) ved DC-ledertværsnit 120 mm²

AC-effektklasser

  • AC-ledertværsnit: 6 mm² eller 16 mm²
  • Antal faser: 1
  • Ladestrøm: 48 A eller 80 A
  • Ladeeffekt: 12 kW (48 A/250 V) eller 20 kW (80 A/250 V)

*Boost Mode angiver den maksimale ladeeffekt, der kan opnås i en kort periode under ladeprocessen. Det mulige tidsrum afhænger af miljøforholdene og typen af installation i køretøjet. Detaljer kan findes i de tekniske datablade, som du kan downloade her eller finde på vores produktsider.

Yderligere oplysninger, alle tekniske detaljer samt CAD og datablade på forskellige sprog kan downloades fra vores produktsider i eShop.

Til produktlisten

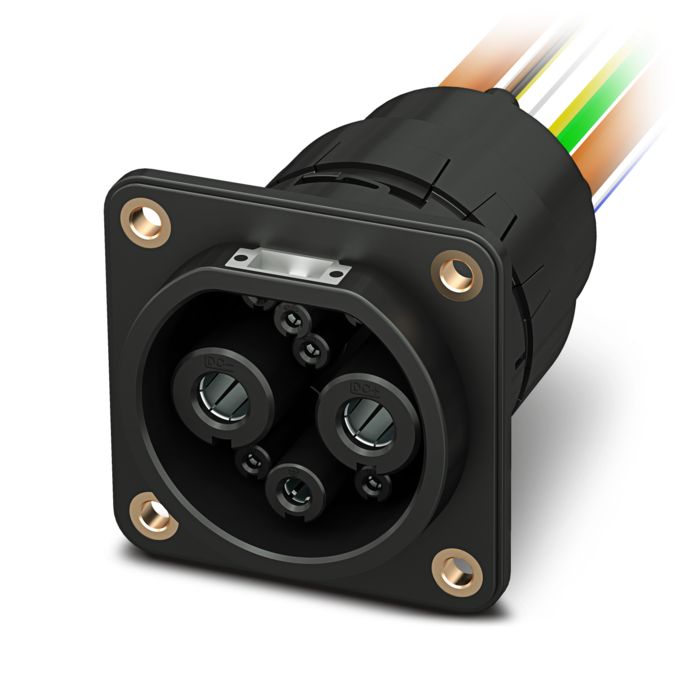

CCS type 2-køretøjsinlet

CCS-køretøjsinlet type 2 bruges i elkøretøjer og mobile maskiner i Europa, Australien, Grønland, Indien, Saudi-Arabien, Sydafrika, Sydamerika og andre lande. De har samme indbygningsmål som vores CCS-ladedåse type 1. Standardkabellængden er 2 meter. Andre kabellængder er tilgængelige på forespørgsel.

Aktuator

  • Låseaktuatorens forsyningsspænding: 12 V eller 24 V

Temperatursensorer

  • Pt 1000-sensorer på DC-kontakterne
  • PTC-kæde i AC-området

DC-effektklasser

  • DC-ledertværsnit: 35 mm², 70 mm², 95 mm², 120 mm²
  • Ladestrøm: 125 A, 200 A, 250 A, 375 A
  • Maksimal ladestrøm: 250 A, 500 A og over 500 A
  • Maksimal ladeeffekt i Boost Mode*:
    • 250 kW (250 A/1.000 V) ved DC-ledertværsnit 35 mm²
    • 500 kW (500 A/1.000 V) ved DC-ledertværsnit 70 og 95 mm²
    • over 500 kW (>500 A/1.000 V) ved DC-ledertværsnit 120 mm²

AC-effektklasser

  • AC-ledertværsnit: 6 mm²
  • Antal faser: 1 eller 3
  • Ladestrøm: 32 A
  • Ladeeffekt: 1-faset 8 kW (32 A/250 V) eller 3-faset 26 kW (32 A/480 V)

*Boost Mode angiver den maksimale ladeeffekt, der kan opnås i en kort periode under ladeprocessen. Det mulige tidsrum afhænger af miljøforholdene og typen af installation i køretøjet. Detaljer kan findes i de tekniske datablade, som du kan downloade her eller finde på vores produktsider.

Yderligere oplysninger, alle tekniske detaljer samt CAD og datablade på forskellige sprog kan downloades fra vores produktsider i eShop.

Til produktlisten
GB/T DC-inlets

GB/T-DC-køretøjsinlets bruges i elkøretøjer og mobile maskiner i Kina. Standardkabellængden er 2 meter. Andre kabellængder er tilgængelige på forespørgsel.

Temperatursensorer

  • Pt 1000-sensorer på DC-kontakterne
  • PTC-kæde til AC-ladestikdåser

Aktuator

  • Låseaktuatorens forsyningsspænding: 12 V

DC-effektklasser

  • DC-ledertværsnit: 35 mm² og 70 mm²
  • Ladestrøm: 125 A og 250 A
  • Ladeeffekt: 125 kW (125 A/1.000 V) og 250 kW (250 A/1.000 V)

AC-effektklasser

  • AC-ledertværsnit: 6 mm²
  • Faser: 1 eller 3
  • Ladestrøm: 32 A
  • Ladeeffekt: 8 kW (32 A/230 V) og 23 kW (32 A/415 V)

Yderligere oplysninger, alle tekniske detaljer samt CAD og datablade på forskellige sprog kan downloades fra vores produktsider i eShop.

Til produktlisten
AC-ladestikdåse type 1

Vores type 1 AC-ladestikdåser bruges i elkøretøjer og mobile maskiner i Nordamerika, Japan og Sydkorea. De har samme udvendige mål og skruegeometri som AC-ladestikdåser af type 2. Standardkabellængden er 2 m. Andre kabellængder er tilgængelige på forespørgsel.

Aktuator

  • Låseaktuatorens forsyningsspænding: 12 V

Temperatursensorer

  • PTC-kæde

AC-effektklasser

  • AC-ledertværsnit: 6 mm² eller 16 mm²
  • Antal faser: 1
  • Ladestrøm: 48 A eller 80 A
  • Ladeeffekt: 12 kW (48 A/250 V) eller 20 kW (80 A/250 V)

Til produktlisten
AC-ladedåser type 2

Vores type 2 AC-ladestikdåser bruges i elektriske køretøjer og mobile maskiner i Europa, Australien, Grønland, Indien, Saudi-Arabien, Sydafrika, Sydamerika og andre lande. De har samme udvendige mål og skruegeometri som AC-ladestikdåser af type 1. Standardkabellængden er 2 m. Andre kabellængder er tilgængelige på forespørgsel.

Aktuator

  • Låseaktuatorens forsyningsspænding: 12 V eller 24 V

Temperatursensorer

  • PTC-kæde

AC-effektklasser

  • AC-ledertværsnit: 6 mm²
  • Antal faser: 1 eller 3
  • Ladestrøm: 32 A
  • Ladeeffekt: 1-faset 8 kW (32 A/250 V) eller 26 kW (32 A/480 V)

Yderligere oplysninger, alle tekniske detaljer samt CAD og datablade på forskellige sprog kan downloades fra vores produktsider i eShop.

Til produktlisten
Direkte til produktsiden
Se vores brede produktprogram
På vores produktside kan du filtrere efter opladningsstandard og effekt, kabellængde, ladestrøm og låseaktuator.
Til produkterne

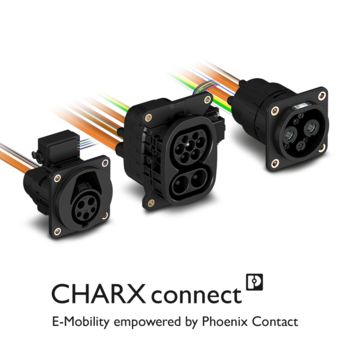

CHARX connect universal køretøjsinlets

Kundespecifikke løsninger

Skræddersyede køretøjsinlet til OEM

Skræddersyede ladedåse til dine seriebiler

Til mange førende OEM-bilproducenter har vi allerede udviklet kundespecifikke køretøjsinlets, der opfylder de høje krav i bilindustrien iht. IATF 16949.
Under hensyntagen til de krav, som dine seriekøretøjer skal leve op til, kan vi integrere eller udvikle funktioner som f.eks.:

  • Individuel integrering af ladestikdåse i køretøjets indbygningsrum
  • LED-visning og belysning
  • Ekstra betjeningselementer
  • Aflåsning af ladestik og opladningsklap
  • Integrering af intelligente kølekoncepter inkl. temperaturmåling med høj præcision for at opfylde køretøjets opladningskurve

Kontakt os!

Mobilt ladekabel til bagagerummet

Mode 3-ladekabel til udrustning af dine køretøjer

Tilbyd dine kunder et AC-ladekabel, der passer til bilen, som en del af bilens udstyr eller dit tilbehørsprogram. Vælg mellem CHARX connect comfort designer-ladekabler og den omkostningseffektive CHARX connect eco-variant. Der fås en transporttaske af høj kvalitet til transport og sikker opbevaring af ladekablet i bagagerummet. På anmodning kan ladekablet og tasken tilpasses med dit logo - så det passer til bilens branding.

Domicilet for Phoenix Contact E-Mobility GmbH i Schieder-Schwalenberg, Nordrhein-Westfalen

Phoenix Contact E-Mobility Din stærke og pålidelige partner

Siden 2013, hvor vi blev grundlagt, har vi været specialister i ladeteknik til elektromobilitet inden for Phoenix Contact-koncernen. Med mere end 1.000 medarbejdere på verdensplan og 25 produktionslinjer på 31.200 m² tilbyder vi over 600 produkter til etablering af en netværksbaseret ladeinfrastruktur og elektrificering af alle slags køretøjer. Som en IATF-certificeret virksomhed opfylder vi de høje krav i automobilindustrien.

Oplev som e-paper nu
Den nye brochure om elektromobilitet
Oplev vores omfattende produktprogram på over 160 sider, der omhandler ladeteknik til elkøretøjer og ladeinfrastruktur. Du kan se alt, hvad du har brug for at vide om vores virksomhed, og lære det grundlæggende om ladeteknik.
Se e-paper
Brochure om elektromobilitet trykt og som e-paper på tabletten

Din personlige kontakt

mht. alle spørgsmål om vores køretøjsinlets

Anders Tvede
Anders Tvede
Product Manager Device Connectors & E-Mobility
+45 29 69 75 98
Jeg vil med glæde rådgive dig om vores køretøjsinlets.
