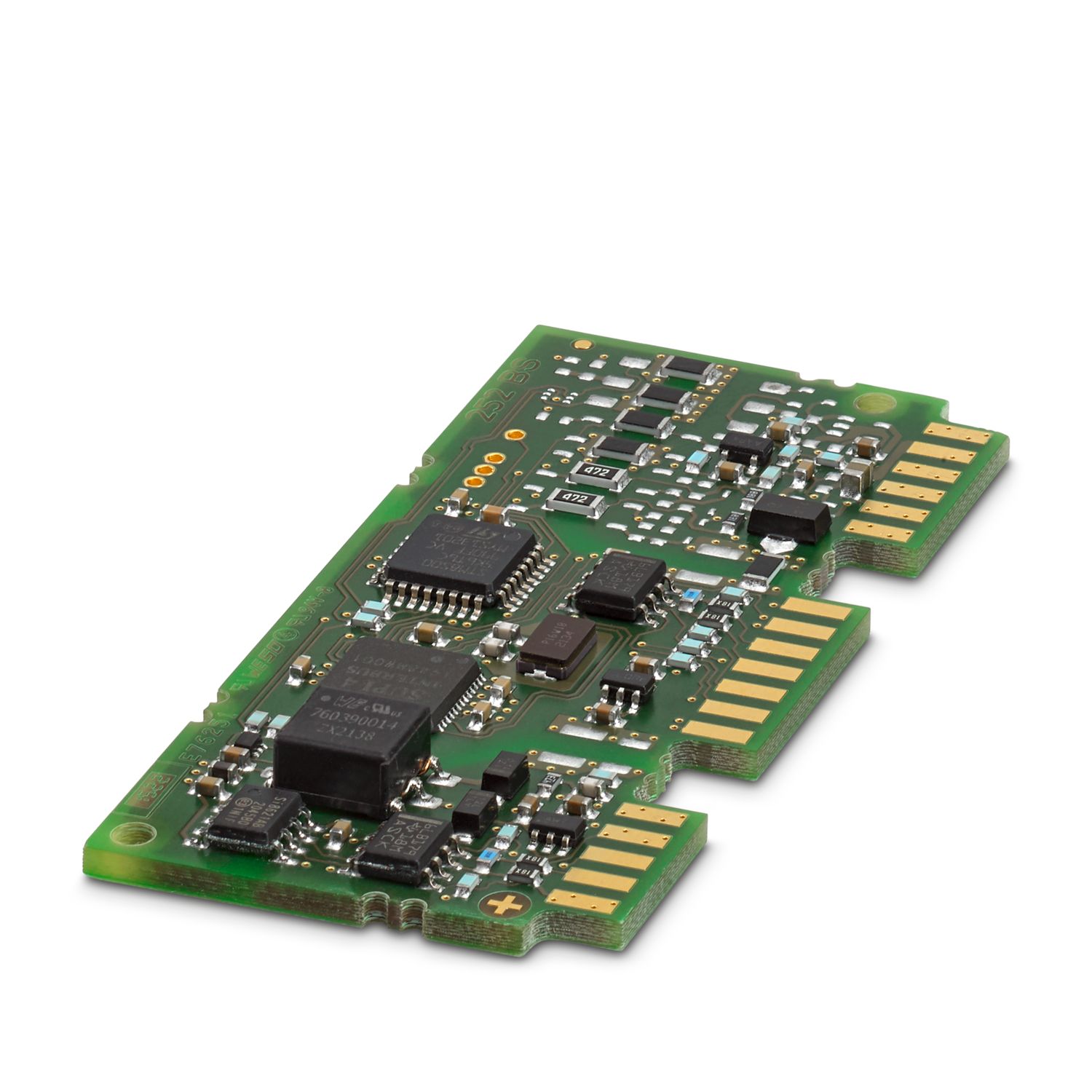

LUMGATE MCU - Styrenhet för belysning

LUMGATE MCU - Styrenhet för belysning

1357190

Frånkoppling av moderkortet för Lumgate 277 2DI/DOR/1AO.

Produktdetaljer

Expand all Collapse all

Tekniska data

Anmärkning

Användningsanvisning
Användningsanvisning	Endast för industriell användning

Artikelegenskaper

Isoleringsegenskaper
Överspänningskategori	II
Nedsmutsningsgrad	2

Systemegenskaper

Modul
ID-kod (dec)	51
ID-kod (hex)	33
Ingångsadressutrymme	16 Bit
Utgångsadressutrymme	16 Bit

Elektriska egenskaper

Försörjning: Modulelektronik
Anslutningsteknik	Våglödkontakter
Spänningsförsörjning	max. 5 V DC
Spänningsområde	4,5 V DC ... 5,5 V DC -10 % ... +10 %
Strömförbrukning	max. 130 mA
Effektförbrukning	0,65 W

Ingångsdata

Digital:
Benämning ingång	Digitala ingångar
Antal ingångar	2 (Open Collector)
Anslutningstyp	Våglödkontakter

Utgångsdata

Analog:
Benämning utgång	Analog utgång
Antal utgångar	1
Upplösning D/A-omvandlare	8 Bit
Utgångssignal ström	2 mA
Digital:
Benämning utgång	Digitala utgångar
Antal utgångar	2
Utgångsspänning	5 V DC
Utgångsström	100 mA

Gränssnitt

Överföringshastighet	500 kBaud

Mått

Bredd	64,5 mm
Höjd	32 mm

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Drifttemperatur	-40 °C ... 65 °C
Kapslingsklass	IP00
Lufttryck (drift)	70 kPa ... 106 kPa (upp till 3000 m DNN)
Lufttryck (lagring/transport)	70 hPa ... 106 kPa (upp till 3000 m DNN)
Omgivningstemperatur (lagring/transport)	-40 °C ... 85 °C
Tillåten relativ luftfuktighet (drift)	5 % ... 90 % (enligt DIN EN 61131-2)
Tillåten relativ luftfuktighet (drift)		5 % ... 95 % (Upp till 45 °C enligt EN 60068-2-78:2013)
Tillåten luftfuktighet (lagring/transport)	5 % ... 90 % (enligt DIN EN 61131-2)

Montering

Monteringssätt	Skruvmontering

Affärsmässiga uppgifter

Artikelnr	1357190
Antal/förp.	10 Styck
Minsta beställningsantal	10 Styck
Försäljningskod	DREDIA
Produktnyckel	DREDIA
GTIN	4063151684570
Vikt per styck (inklusive förpackning)	38,23 g
Vikt per styck (exklusive förpackning)	500 g
Tullnummer	85389091
Ursprungsland	DE

Klassifikationer

ECLASS

ECLASS-13.0	27111005
ECLASS-15.0	27111005

ETIM

ETIM 9.0

EC000533

Environmental product compliance

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Lead (CAS-nummer: 7439-92-1)
SCIP	c13ad9d5-d90e-4cd5-9049-84870d7b7133
