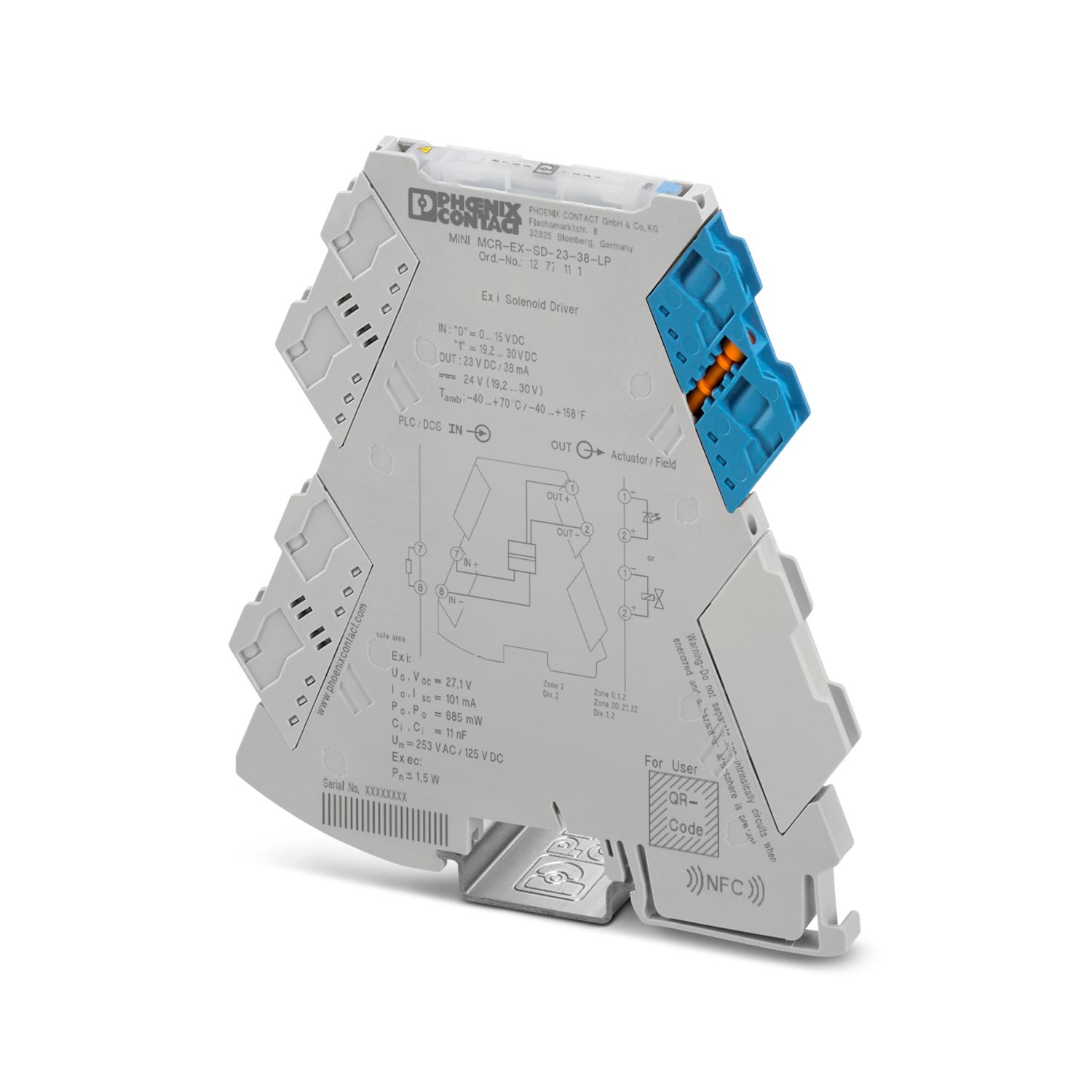

MINI MCR-EX-SD-23-38-LP - Ventilstyringsmodul - 1277111

Artikkelegenskaper

Produkttype	Ventilstyremodul
Produktserie	MINI Analog Pro

Elektriske egenskaper

Galvanisk skille mellom inngang og utgang	Ja
Galvanisk skille
Overspenningskategori	II (≤ 5000 m)
Forurensningsgrad	2 (≤ 5000 m)
Galvanisk skille Inngang/utgang IEC/EN 61010-1
Standarder/bestemmelser	IEC/EN 61010-1
Merkeisolasjonsspenning	300 V_eff
Testspenning	2,5 kV AC (50 Hz, 60 s)
Isolering	dobbelt/forsterket isolering
Galvanisk skille Inngang/utgang IEC/EN 60079-11
Standarder/bestemmelser	IEC/EN 60079-11
Merkeisolasjonsspenning	265 V_eff
Galvanisk skille Inngang/utgang IEC/EN 60079-7
Standarder/bestemmelser	IEC/EN 60079-7
Merkeisolasjonsspenning	251 V_eff
Forsyning
Forsyningsspenningsområde	sløyfematet, ekstern forsyning ikke mulig
Effektopptak	< 1,5 W

Inngangsdata

Signal: Spenning
Antall innganger	1
Inngangssignal spenning	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Utgangsdata

Signal: Spenning
Antall utganger	1
Utgangsspenning	≥ 12,5 V DC (38 mA)
Utgangsmotstand	≥ 270 Ω (Innvendig motstand R_i)
Strømbegrensning	> 38 mA
Reaksjonstid	< 50 ms
Tomgangsspenning	> 23 V DC
Kortslutningssikker	ja

Tilkoblingsdata

Tilkoblingstype	Skrutilkobling
Avisoleringslengde	10 mm
Skrue	M3
Ledertverrsnitt entrådet	0,2 mm² ... 1,5 mm² (med endehylse)
	0,14 mm² ... 2,5 mm² (uten endehylse)
Ledertverrsnitt flertrådet	0,14 mm² ... 2,5 mm²
Ledertverrsnitt AWG	24 ... 12 (flertrådet)
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm

Ex-data

Ex-installasjon (EPL)	Gc
Ex-installasjon (EPL)		Div. 2
Ex i-strømkretser (EPL)	Ga
		Da
		Ma
		Div. 1
Sikkerhetstekniske data
Maks. indre induktivitet L_i	trenger ikke å tas i betraktning
Maks. indre kapasitans C_i	11 nF
Maks. utgangsspenning U_o	27,1 V
Maks. utgangsstrøm I_o	101 mA
Maks. utgangseffekt P_o	685 mW
Sikkerhetsteknisk maksimalspenning U_m	253 V AC
Sikkerhetsteknisk maksimalspenning U_m		125 V DC
IIA (enkel strømkrets): Maks. ytre induktivitet L_o / Maks. ytre kapasitet C_o	23 mH / 2,3 µF
IIB/IIIC (enkel strømkrets): Maks. ytre induktivitet L_o / Maks. ytre kapasitet C_o	12 mH / 686 nF
IIC (enkel strømkrets): Maks. ytre induktivitet L_o / Maks. ytre kapasitet C_o	3 mH / 78 nF
I (enkel strømkrets): Maks. ytre induktivitet L_o / Maks. ytre kapasitet C_o	30 mH / 4,1 µF

Dimensjoner

Bredde	6,2 mm
Høyde	109,81 mm
Dybde	119,2 mm

Materialangivelser

Farge	grå (RAL 7042)

Miljø- og levetidsbetingelser

Miljøforhold
Beskyttelsesgrad	IP20
Omgivelsestemperatur (drift)	-40 °C ... 70 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Tillatt luftfuktighet (drift)	5 % ... 95 % (ingen dugging)
Bruksområde moh. (IEC/EN 61010-1)
Høydeområde	> 2000 m ... 3000 m
Omgivelsestemperatur (drift)	-40 °C ... 63 °C
Merkeisolasjonsspenning	300 V_eff (Inngang/utgang)
Isolering	dobbelt/forsterket isolering
Bruksområde moh. (IEC/EN 61010-1)
Høydeområde	> 3000 m ... 4000 m
Omgivelsestemperatur (drift)	-40 °C ... 56 °C
Merkeisolasjonsspenning	300 V_eff (Inngang/utgang)
Isolering	dobbelt/forsterket isolering
Bruksområde moh. (IEC/EN 61010-1)
Høydeområde	> 4000 m ... 5000 m
Omgivelsestemperatur (drift)	-40 °C ... 49 °C
Merkeisolasjonsspenning	150 V_eff (Inngang/utgang)
Isolering	dobbelt/forsterket isolering
Bruksområde moh. (IEC/EN 60079-11)
Høydeområde	> 2000 m ... 3000 m
Omgivelsestemperatur (drift)	-40 °C ... 63 °C
Sikkerhetsteknisk maksimalspenning U_m	121 V AC
Sikkerhetsteknisk maksimalspenning U_m		110 V DC
Merkeisolasjonsspenning	150 V_eff (Inngang/utgang)
Bruksområde moh. (IEC/EN 60079-11)
Høydeområde	> 3000 m ... 4000 m
Omgivelsestemperatur (drift)	-40 °C ... 56 °C
Sikkerhetsteknisk maksimalspenning U_m	33 V AC/DC
Merkeisolasjonsspenning	60 V_eff (Inngang/utgang)
Bruksområde moh. (IEC/EN 60079-11)
Høydeområde	> 4000 m ... 5000 m
Omgivelsestemperatur (drift)	-40 °C ... 49 °C
Sikkerhetsteknisk maksimalspenning U_m	33 V AC/DC
Merkeisolasjonsspenning	60 V_eff (Inngang/utgang)
Bruksområde moh. (IEC/EN 60079-7)
Høydeområde	> 2000 m ... 3000 m
Omgivelsestemperatur (drift)	-40 °C ... 63 °C
Merkeisolasjonsspenning	162 V_eff (Inngang/utgang)
Bruksområde moh. (IEC/EN 60079-7)
Høydeområde	> 3000 m ... 4000 m
Omgivelsestemperatur (drift)	-40 °C ... 56 °C
Merkeisolasjonsspenning	60 V_eff (Inngang/utgang)
Bruksområde moh. (IEC/EN 60079-7)
Høydeområde	> 4000 m ... 5000 m
Omgivelsestemperatur (drift)	-40 °C ... 49 °C
Merkeisolasjonsspenning	60 V_eff (Inngang/utgang)

Godkjenninger

CE
Sertifikat	CE-samsvar
ATEX
Merking	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Sertifikat	TÜV 21 ATEX 8651 X
IECEx
Merking	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Sertifikat	IECEx TUR 21.0043 X
CCC / China-Ex
Merking	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Sertifikat	2023122310116238
UL, USA / Canada
Merking	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Sertifikat	, C.D.-No 097285872
Godkjenning for skipsbygging
Sertifikat	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Merking	3
INMETRO
Merking	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Sertifikat	DNV 23.0189 X
Skipsbyggingsdata
Temperature	B
Humidity	B
Vibrasjon	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

EMC-data

Elektromagnetisk kompatibilitet	Kontrollert iht. følgende standarder og forskrifter: EN 61326-1 Bruk i industriell sektor, NAMUR NE 21
Støyfasthet	IEC/EN 61000-6-2
Støyfasthet	IEC/EN 61326-3-2
Støyemisjon
Standarder/bestemmelser	IEC/EN 61000-6-4

Standarder og bestemmelser

GB Standard
Standarder/bestemmelser	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Artikkelnummer	1277111
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BDK
Produktnøkkel	DK1224
GTIN	4063151471521
Vekt pr. stk. (inkl. forpakning)	118,5 g
Vekt pr. stk. (ekskl. forpakning)	118,5 g
Tolltariffnummer	85437090
Opprinnelsesland	DE

ECLASS-13.0	27210120
ECLASS-15.0	27210120

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	e17253ff-0ae9-4559-8461-244c42373d23
