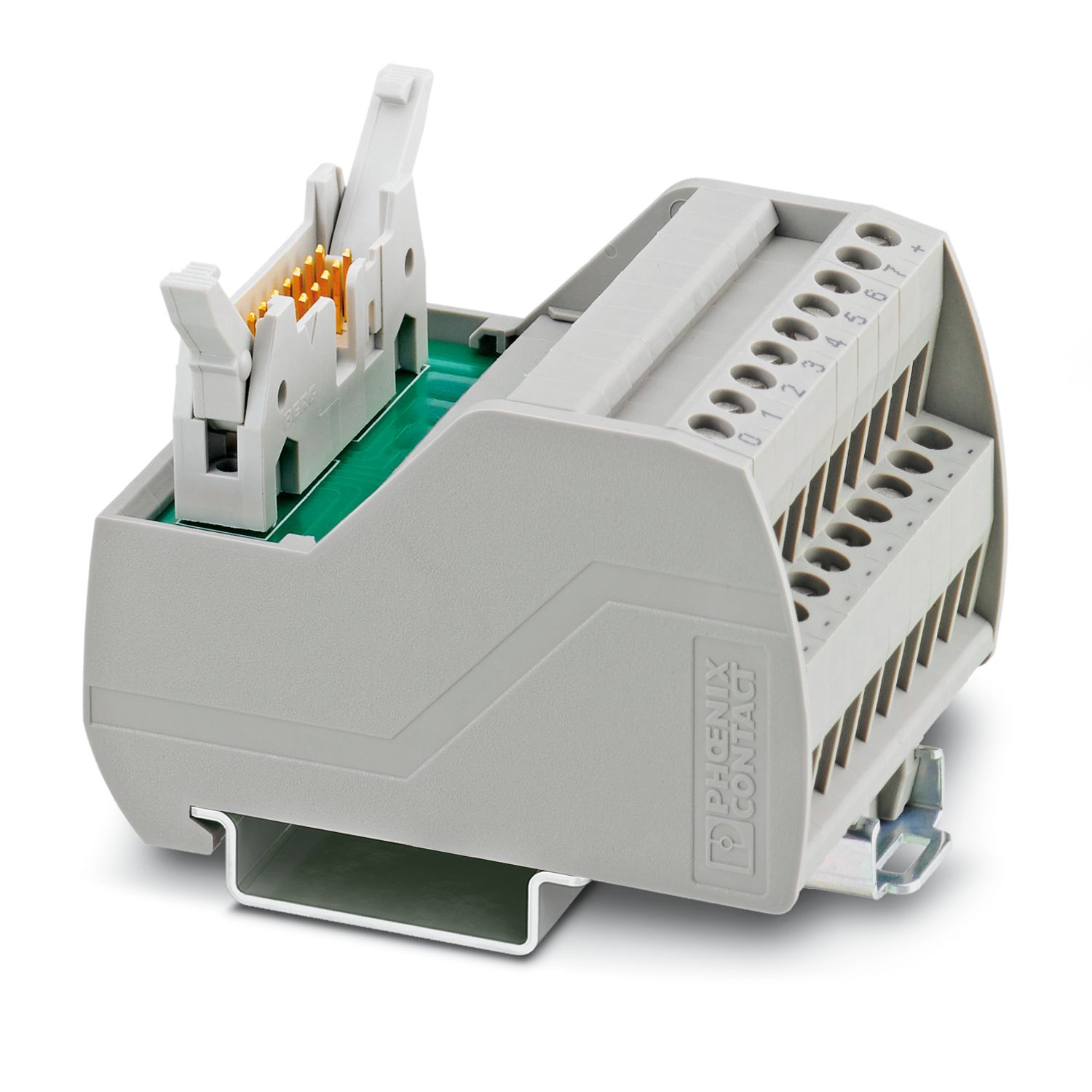

VIP-2/SC/FLK14/8M/PLC - Passivmodul

2322281

VARIOFACE-overgangsmodul, for 8 kanaler med hhv. én ytterligere modul pr. signal, for ett felles minuspotensial

Produktdetaljer

Produkttype	Overgangsmodul
Produktserie	VARIOFACE Professional
Poltall	14
Antall kanaler	8
Isolasjonsegenskaper
Overspenningskategori	II
Forurensningsgrad	2

Maks. tillatt driftsspenning	25 V AC
	60 V DC
Maks. strømbelastning pr. gren	1 A
Maks. sumstrøm spenningsinnmating	3 A (pr. Byte)
Merkestøtspenning	0,6 kV
Kontroller som støttes SIEMENS S7-1500
Passende I/O-kort	6ES7521-1BH00-0AB0
	6ES7521-1BH10-0AA0
	6ES7521-1BH50-0AA0
	6ES7521-1BL00-0AB0
	6ES7521-1BL10-0AA0
	6ES7521-1BP00-0AA0 (Sinking mode)
	6ES7522-1BH00-0AB0
	6ES7522-1BH01-0AB0
	6ES7522-1BL00-0AB0
	6ES7522-1BL01-0AB0
	6ES7522-1BL10-0AA0
	6ES7522-1BP00-0AA0
	6ES7522-1BP50-0AA0
	6ES7523-1BL00-0AA0
	6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32)
Kontroller som støttes ABB S800 I/O
Passende I/O-kort	DI814
	DO810
	DO840
Kontroller som støttes ALLEN-BRADLEY ControlLogix
Passende I/O-kort	1756-IB32
	1756-OB32
	1756-IN16
	1756-IB16
	1756-IC16
	1756-OB16E
Kontroller som støttes GE-FANUC RX3i
Passende I/O-kort	IC694MDL754
	IC694MDL660
Kontroller som støttes HONEYWELL Experion PKS C200
Passende I/O-kort	TC-IDD 321
	TC-ODD 321
Kontroller som støttes MITSUBISHI MELSEC L
Passende I/O-kort	LX41C4
	LX42C4
	LY41NT1P
	LY42NT1P
	LY41PT1P
	LY42PT1P
Kontroller som støttes MITSUBISHI MELSEC Q
Passende I/O-kort	QX81
	QY81P
	QX41
	QX41-S1
	QX42
	QX42-S1
	QX71
	QX72
	QY41P
	QY42P
	QY71
	QH42P
	QX82
	QX82-S1
	QY82P
Kontroller som støttes SIEMENS S7-300 / ET 200 M
Passende I/O-kort	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7321-1BH02-0AA0
	6ES7321-1BL00-0AA0
	6ES7322-1BH01-0AA0
	6ES7322-1BL00-0AA0
	6ES7323-1BH01-0AA0
	6ES7323-1BL00-0AA0
Kontroller som støttes SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-kort	DDI 353
	DDI 853
	DAI 453
	DDO 353

Feltnivå
Tilkoblingstype	Skrutilkobling
Avisoleringslengde	8 mm
Skrue	M3
Poltall	14
Ledertverrsnitt entrådet	0,2 mm² ... 4 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt AWG	24 ... 12
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm
Styrenivå
Tilkoblingstype	IDC/FLK-stiftlist
Antall tilkoblinger	1
Poltall	14
Delingsmål	2,54 mm

Statusindikator	nei
Statusindikator tilgjengelig	nei

Artikkeldimensjoner
Bredde	50 mm
Høyde	65,5 mm
Dybde	56 mm

Farge	grå (RAL 7042)
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterial hus	Polyamid PA uforsterket

Miljøforhold
Omgivelsestemperatur (drift)	-20 °C ... 50 °C
Omgivelsestemperatur (lagring/transport)	-20 °C ... 70 °C

Standarder/bestemmelser	IEC 60664
	DIN EN 50178

Monteringstype	Skinnemontering
Innbygning	vilkårlig

Merknad til drift	Spesifikasjonene i installeringsdirektivet (se Nedlastinger) må overholdes for å sikre forskriftsmessig bruk. Ved bruk med tredjepartsprodukter må også spesifikasjonene, sikkerhetsinstruksene og advarslene fra de enkelte tredjepartsprodusentene følges.

Forretningsinformasjon

Artikkelnummer	2322281
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Merknad	Ordrerelatert fremstilling (ingen retur)
Rabattgruppe	31BDK
Produktnøkkel	DK2111
Katalogside	Side 518 (C-5-2019)
GTIN	4046356451178
Vekt pr. stk. (inkl. forpakning)	116,1 g
Vekt pr. stk. (ekskl. forpakning)	116 g
Tolltariffnummer	85366990
Opprinnelsesland	US

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	125 V	1 A	30 - 12

Environmental product compliance
