PSR-M-B3-SDI8-SDO4-DO4-SC - Sikkerhetsmodul

1300899

Konfigurerbar sikkerhetsmodul (basismodul), 8 SDI, 4 SDO, 4 reset-innganger eller 4 signalutganger, 4 taktutganger, kan utvides via TBUS, opptil SIL 3, kategori 4/PL e, pluggbare skrumoduler, TBUS-kontakt ikke inkludert, integrert gateway-funksjonalitet

Gratis nedlasting tilgjengelig. Nedlastinger

Produkttype	Kontaktor/solid-state-relé
Anvendelse	Nødstopp
	Lysrist
	Beskyttelsesdør
	Sikker utkobling
Styring	1- og 2 kanals
Isolasjonsegenskaper
Beskyttelsesklasse	III
Isolasjonsegenskaper
Overspenningskategori	II
Forurensningsgrad	2
Tider
Reaksjonstid	Se brukerhåndbok
Gjenstarttid	min. 5 s (Boot-tid)
	maks. 10 s (Boot-tid)

Maksimalt effekttap ved nominelle betingelser	9,85 W (ved maks. tillatt belastning)
Nominell driftsmodus	100 % ED
Grensesnitt	Monteringsskinne-TBUS, tilkobles mastermodulen, inngår ikke i leveransen
Merkestøtspenning/isolering	Se kapitlet Isolasjonskoordinering
Forsyning
Betegnelse	A1/A2
Merke-styrestrømkretsmatespenning U_S	19,2 V DC ... 28,8 V DC
Merke-styrestrømkretsmatespenning U_S	24 V DC -20 % / +20 % (ekstern avsikring, typisk 4 A)
Merke-styrematestrøm I_S	120 mA (eff typ. inaktiv ved alle utganger)
	100 mA (uten kommunikasjon via nettverk)
	185 mA (Strømtopper hvert 1,55 s med nettverkskommunikasjon)
Inngangseffekt på U_S	typ. 2,88 W (Utganger inaktive)
Innkoblingsstrøm	maks. 14 A (Δt = 0,5 ms ved U_s)
Filtertid	typ. 3 ms (på A1 ved spenningsfall ved U_s)
Beskyttelseskobling	Seriell polaritetsbeskyttelse
	Gjenkjenning av overspenning; ja, ved 33 V
Sikring	typ. 4 A (A1)

Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Beskrivelse av inngang	Sikkerhetsrettede digitale innganger
	NPN, IEC 61131-2 type 3
Antall innganger	8 (4 x 2-kanals, 8 x 1-kanals)
Inngangsspenningsområde "0"-signal	0 V DC ... 5 V DC (for sikkert AV)
Inngangsspenningsområde "1"-signal	11 V DC ... 28,8 V DC
Inngangsstrømområde "0"-signal	< 0,5 mA
Innkoblingsstrøm	maks. 110 mA (Δt = 6 µs)
Filtertid	min. 3 ms ±2 ms (innstillbar)
	maks. 250 ms ±2 ms (innstillbar)
	Testimpulsfrekvens ≥ 2 x innstilt filtertid, min. Testimpulsfrekvens > 10 ms
Ledningslengde	maks. 100 m (pr. inngang)
Maks. tillatt total ledningsmotstand	maks. 1 kΩ (Inngangs- og resetkrets ved U_S)
Strømopptak	typ. 6 mA (typ. ved U_S)
	maks. 6 mA (med styrespenning 28,8 V DC)
Digital: Reset-innganger (FBK)
Beskrivelse av inngang	konfigurerbar (som signalutgang eller Reset-inngang)
	NPN, IEC 61131-2 type 2
Antall innganger	4
Inngangsspenningsområde "0"-signal	0 V DC ... 5 V DC (for sikkert AV)
Inngangsspenningsområde "1"-signal	11 V DC ... 28,8 V DC
Inngangsstrømområde "0"-signal	< 2 mA
Innkoblingsstrøm	maks. 600 mA (Δt = 10 μs)
Filtertid	250 ms (Testimpulshastighet > 1 s)
Ledningslengde	maks. 100 m
Maks. tillatt total ledningsmotstand	1 kΩ (Inngangs- og resetkrets ved U_S)
Strømopptak	typ. 12 mA (typ. ved U_S)
	maks. 12 mA (med styrespenning 28,8 V DC)

Digital: O1, O2, O3, O4
Beskrivelse av utgang	sikkerhetsrettede digitale utganger
	PNP, OSSD
	IEC 61131-2 type 0,25 (vær oppmerksom på varig grensestrøm)
Antall utganger	4 (2 x 2-kanals, 4 x 1-kanals)
Utgangsspenning	maks. 0,3 V (i Low-modus)
Lekkstrøm	< 500 µA (i Low-modus)
Ledningslengde	maks. 100 m (pr. utgang)
Maks. kapasitiv last	maks. 820 nF
Maks. induktiv last	se beskyttelseskobling
Varig grensestrøm	400 mA (pr. kanal, se derating)
	1,6 A (Sumstrøm for alle sikre digitale utganger)
Innkoblingsstrøm	maks. 600 mA (Δt < 25 ms)
Nominell utgangsspenning	24 V DC (Forsyning via A1)
Nominelt utgangsspenningsområde	18,6 V DC ... 28,2 V DC (inkl. alle toleranser, inkl. ripple US - 0,7 V)
Koblingsfrekvens	maks. 1/4 x t_syklus [Hz]
Utgangsspenning i utkoblet tilstand	< 0,3 V
Testimpulser	< 235 µs (Testimpulsbredde, low-testimpulser)
	≥ 650 ms (Testimpulsfrekvens low-testimpulser)
	< 150 µs (Testimpulsbredde, high-testimpulser)
	≥ 1,5 s (Testimpulsfrekvens, high-testimpulser)
Utladingskobling	Ja, intern
Signalisere: MO1, MO2, MO3, MO4
Beskrivelse av utgang	ikke sikkerhetsrelatert, konfigurerbar (som signalutgang eller Reset-inngang)
Antall utganger	4 (digital, PNP)
Utgangsspenning i utkoblet tilstand	maks. 0,1 V
Utgangsspenningsområde	18,2 V DC ... 27,8 V DC (U_S - 1 V)
Spenning	24 V DC (via A1)
Maks. innkoblingsstrøm	1,1 A (Δt = 3 s ved U_s)
Varig grensestrøm	100 mA (pr. kanal)
	400 mA (Sumstrøm av alle digitale signalutganger)
Lekkstrøm	maks. 4,5 mA (i Low-modus)
Koblingsfrekvens	maks. 1/4 x t_syklus [Hz]
Kortslutningsbeskyttelse	Ja (selvbegrensning ved 1,1 A)
Utladingskobling	Nei
Ledningslengde	maks. 100 m
Takt: T1, T2, T3, T4
Antall utganger	4 (digital, PNP)
Spenning	24 V DC (via A1)
Maks. innkoblingsstrøm	1,1 A (Δt = 3 s ved U_s)
Varig grensestrøm	100 mA (pr. kanal)
	400 mA (Sumstrøm for alle utganger)
Testimpulser	≤ 1 ms (Testimpulsbredde)
	Testimpulsfrekvens = 8 x t_syklus [ms]
	Ingen lystestimpulser/high-testimpulser tillatt.
Kortslutningsbeskyttelse	Ja (selvbegrensning ved 1,1 A)
Ledningslengde	maks. 100 m
Maks. kapasitiv last	maks. 470 nF
Maks. induktiv last	maks. 2,4 mH
Utladingskobling	Ja, intern

Tilkoblingsteknikk
pluggbar	ja
Ledertilkobling
Tilkoblingstype	Skrutilkobling
Ledertverrsnitt entrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt AWG	24 ... 12
Avisoleringslengde	7 mm
Skrue	M3
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm

Data: Nettverksgrensesnitt
Kommunikasjonsprotokoll	PROFINET
	EtherCAT®
	EtherNet/IP™
	Modbus TCP
Tilkoblingstype	RJ45-bøssing
Antall tilkoblinger	2
Overføringshastighet	100 Mbit/s (Fulldupleks)
Data: Servicegrensesnitt
Tilkoblingstype	USB 2.0 type C
Antall tilkoblinger	1

Statusindikator	1 x LED (grønn), 1 x LED (oransje), 1 x LED (blå)
	4 x LED (grønn, gul, rød)
	12 x LED (gul)
	2 x LED (grønn, rød)
Driftsspenningsindikator	1 x LED (grønn)
Feilindikator	2 x LED (rød)

Bredde	45,2 mm
Høyde	107,74 mm
Dybde	113,6 mm

Farge (Hus)	gul (RAL 1018)
Husmateriale	Polyamid PA uforsterket

Sikkerhetstekniske data: EN ISO 13849
Performance level (PL)	e (2-kanals kobling)
	d (1-kanals kobling)
Sikkerhetstekniske data: IEC 61508 - High-Demand ved tokanals kobling
Safety Integrity Level (SIL)	3
Sikkerhetstekniske data: IEC 61508 - High-Demand ved enkanals kobling
Safety Integrity Level (SIL)	2
Sikkerhetstekniske data: EN IEC 62061
Safety Integrity Level (SIL)	3 (2-kanals kobling)
	2 (1-kanals kobling)

Miljøforhold
Beskyttelsesgrad	IP20
Beskyttelsesgrad, monteringssted min.	IP54
Omgivelsestemperatur (drift)	-20 °C ... 55 °C (Vær oppmerksom på deratingen)
Omgivelsestemperatur (lagring/transport)	-30 °C ... 85 °C
Innsatshøyde	≤ 2000 m (via NN)
Maks. tillatt luftfuktighet (lagring/transport)	95 % (ingen dugging)
Maks. tillatt luftfuktighet (drift)	95 % (ingen dugging)
Slag	10g i Δt = 16 ms (varig støt, 1000 støt pr. romretning)
Vibrasjoner (drift)	10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g

CE
Merking	CE-samsvar

Monteringstype	Skinnemontering
Monteringsinformasjon	Vær oppmerksom på derating
Innbygning	vertikal eller horisontal

Artikkelnummer	1300899
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BDNA
Produktnøkkel	DNA361
GTIN	4063151544690
Vekt pr. stk. (inkl. forpakning)	264 g
Vekt pr. stk. (ekskl. forpakning)	264 g
Tolltariffnummer	85371098
Opprinnelsesland	IT

Kompatible produkter

Tilbehør

Dine fordeler

Økonomisk effektiv sikkerhetsløsning grunnet høy tilpasningsdyktighet til individuelle behov

Rask oppstart grunnet enkel konfigurering av maskinvare og programvare

Reduserte maskinstillstandstider grunnet omfattende og lett forståelig diagnostikk

Kan utvides fleksibelt med sikre inn- og utganger

Tilkoblingsmulighet for feltbuss-Gateways for toveis kommunikasjon mellom basismodul og overordnet kontroller

Opptil kat. 4/PL e etter EN ISO 13849-1, SIL 3 etter EN IEC 62061, SIL 3 etter IEC 61508

Egnet for heisapplikasjoner iht. EN 81-20

Integrerte gateway-funksjoner for PROFINET, EtherCAT®, EtherNet/IP™, Modbus/TCP

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

PSR-M-B3-SDI8-SDO4-DO4-SC - Sikkerhetsmodul

1300899

Produktdetaljer

ECLASS

ETIM

UL Listed

cUL Listed

Kompatible produkter

Dine fordeler

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

PSR-M-B3-SDI8-SDO4-DO4-SC - Sikkerhetsmodul 1300899

Produktdetaljer

ECLASS

ETIM

Kompatible produkter

CP-MSTB - Kodeprofil 1734634

CR-MSTB - Koderytter 1734401

ME 22,5 TBUS 1,5/ 5-ST-3,81 YE - T-konnektor 2200244

ME 22,5 TBUS 1,5/ 5-ST-3,81 YE - 1PCS - T-konnektor 1225375

PSR-M-MEMORY - Konfigurasjonsminne 1105142

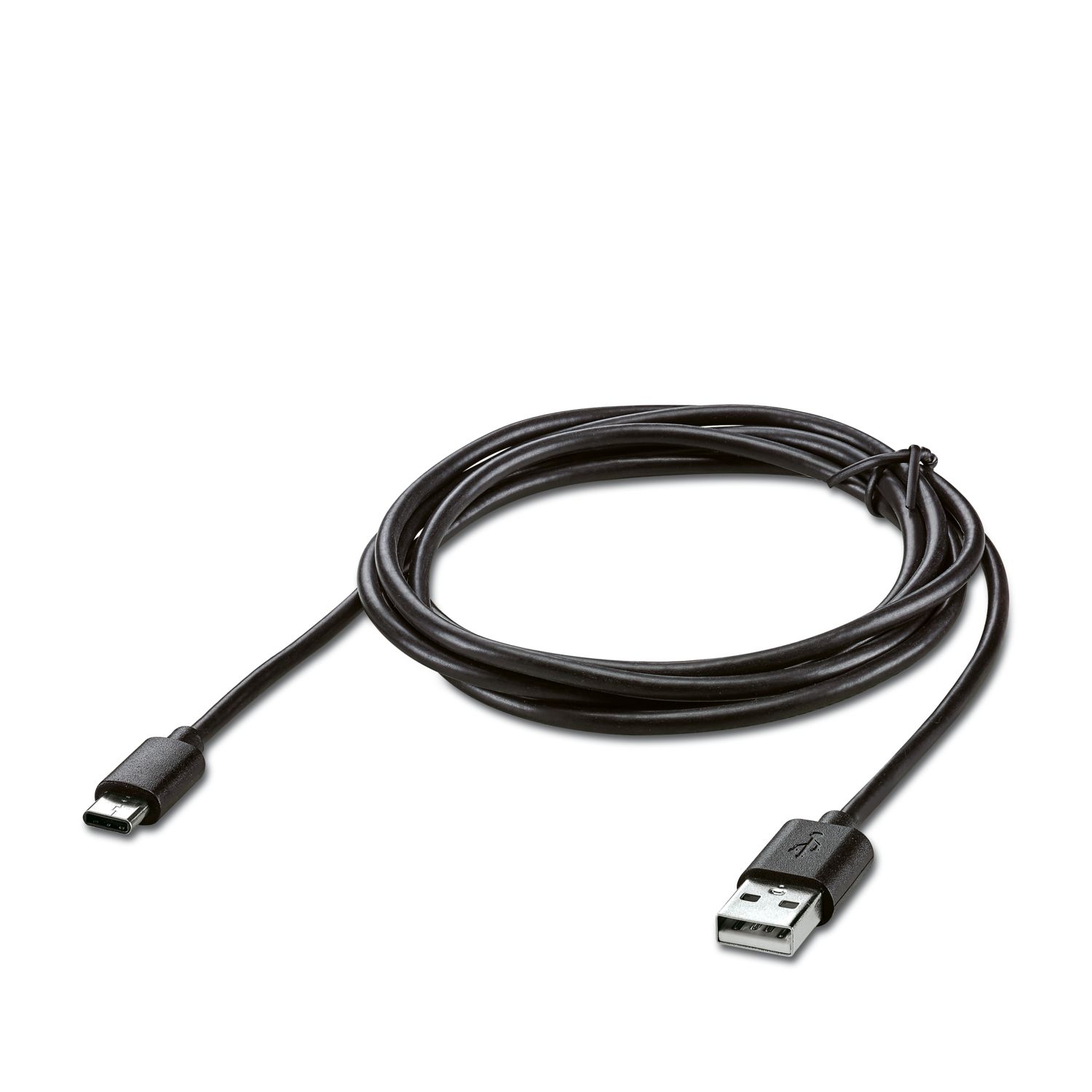

CAB-USB A/ USB C/1,8M - Forbindelseskabel 2404677

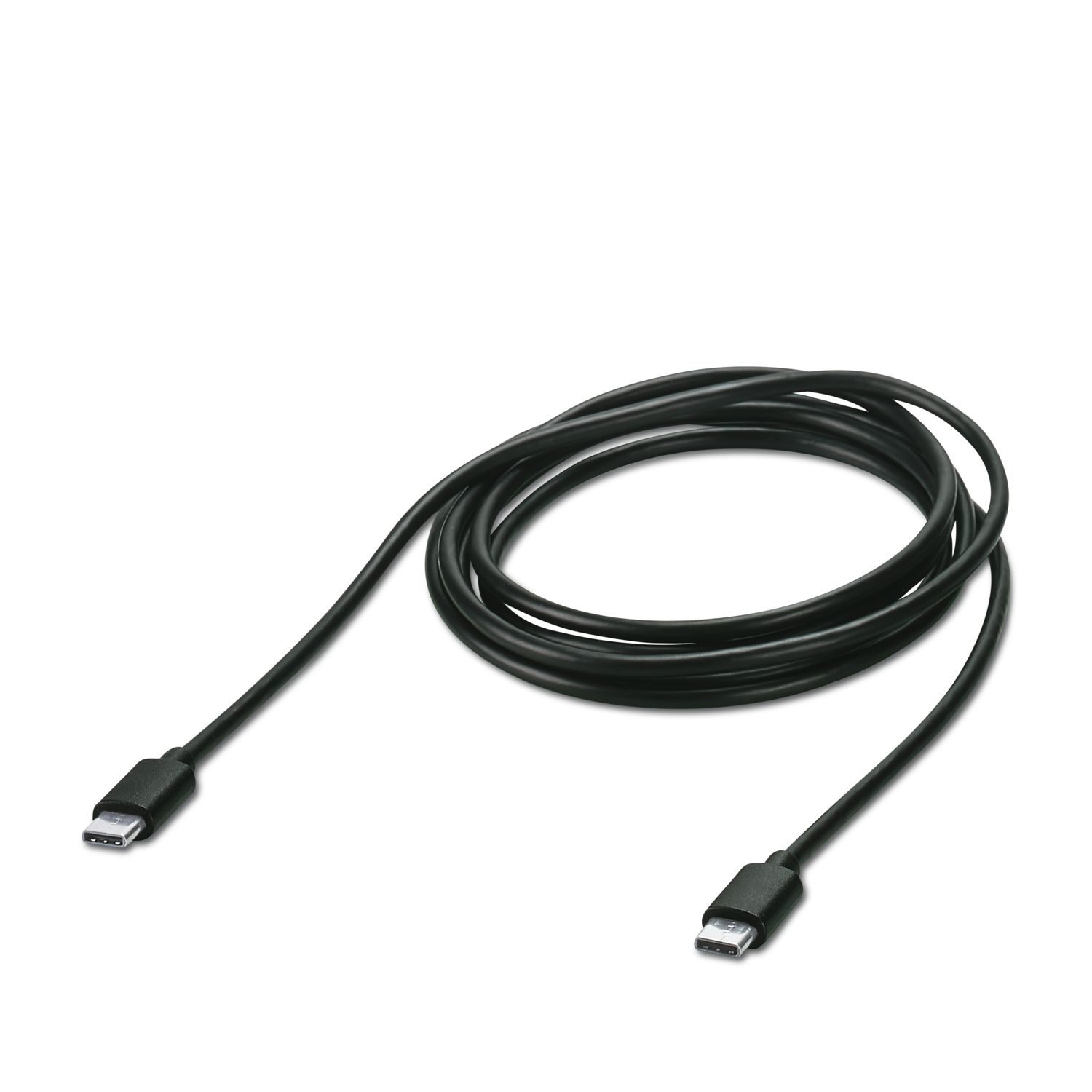

CAB-USB C/ USB C/1,8M - Forbindelseskabel 1021809
