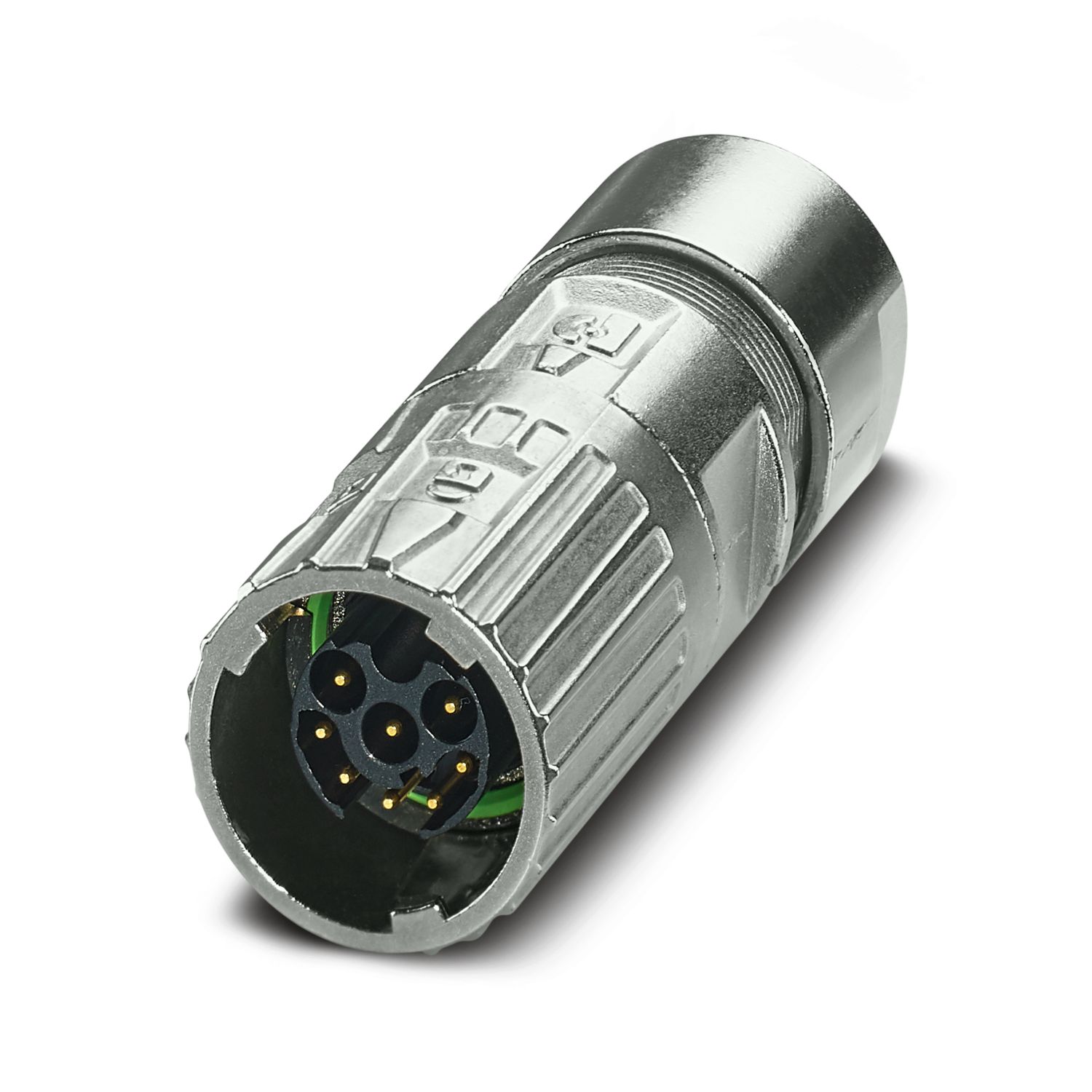

M17-08P1N8A8002S - Kabelpluggforbinder

1629016

M17, Kabelpluggforbinder, serie: M17 PRO, rett, skjermet: ja, ONECLICK-hurtigkobling, Poltall: 8, kontakttype: Stift, Krympetilkobling, kabeldiameterområde: 3,5 mm ... 6,5 mm, Artikkelen er blyfri iht. RoHS II uten unntak 6c (Pb < 0,1 %)

Produktdetaljer

Tekniske spesifikasjoner

Anvisninger

Bestillingsinformasjon:	Krympekontakter 8 x Ø 1 mm, bestilles separat
Sikkerhetsinformasjon
Sikkerhetsinformasjon	ADVARSEL: Pluggforbindere skal ikke plugges eller frakobles når de står under last/spenning. Ignorering eller ukyndig bruk kan føre til personskader og/eller materielle skader.
		• ADVARSEL: Kun feilfrie produkter skal settes i drift. Produktene skal kontrolleres regelmessig med hensyn til skader. Defekte produkter skal settes ut av drift umiddelbart. Skadde produkter skal skiftes ut. Reparasjon er ikke mulig.
		• ADVARSEL: Produktet skal kun installeres og driftes av elektroteknisk godkjent fagpersonell og under hensyntagen av sikkerhetsinformasjonen nedenfor. Fagpersonellet må være kjent med grunnleggende elektroteknikk. Personellet må være i stand til å identifisere og forebygge farer. Tilhørende symbol på emballasjen henviser til at elektroteknisk fagkyndig personell er en forutsetning for installering og drift.
		• Produktene er egnet for bruk innen anleggs-, styre- og elektroteknikk.
		• Når pluggforbinderne brukes utendørs, må de beskyttes spesielt mot miljøpåvirkninger.
		• Tilpassede produkter skal ikke manipuleres eller åpnes ukyndig.
		• Bruk kun kontraplugger som er spesifisert etter de tekniske spesifikasjonene i angitte standarder (f.eks. de som står angitt under produktets tilbehør på nettet, under phoenixcontact.com/products).
		• Brukeren overtar alt ansvar ved direkte bruk av produktet sammen med produkter fra andre leverandører.
		•Ved driftsspnning > 50 VAC må alle elektrisk ledende pluggforbinderhus jordes
		• Påse at jordpotensial eller funksjonsjord er korrekt tilkoblet.
		• For kombinasjon av flere strømkretser i én kabel og/eller pluggforbinder gjelder følgende standarder: VDE 0100/1.97 § 411.1.3.2 og DIN EN 60 204/11.98 § 14.1.3
		• Bruk kun verktøyet som er anbefalt av Phoenix Contact
		• Monteringsanvisningene/design in-dokumentene på nedlastingsområdet på nettet, under phoenixcontact.com/products, skal følges for produktet,
		• Pluggforbinderen skal kun brukes når den er helt innplugget og låst.
		• Påse at strekkbelastningen på pluggforbinderne ikke ligger over normativt definerte grenser når ledningen legges.
		• Vær oppmerksom på ledningens minimale bøyeradius. Legg ledningen uten å vri den.
		• Ved vanlig drift blir pluggforbinderen varm. Avhengig av miljøforholdene kan pluggforbinderens overflate bli meget varm. I slike tilfeller er brukeren ansvarlig for å montere advarsler (f.eks. DIN EN ISO 13732-1:2008-12).

Artikkelegenskaper

Produkttype	Rundpluggforbinder (på kabelsiden)

Pluggforbinder

Isolasjonslegeme
Material (Isolasjonslegeme)	PA 6.6
Brennbarhetsklasse iht. UL 94	V0
Pluggsykluser	100
Tilkoblingstype	Krympetilkobling
Kontaktutførelse	Stift
Anvendelse	Signal
Poltall	8
Stikkeroptikk	8
Oppstillingshøyde	3000 m
Antall Kontakt (Signalkontakter)	8
Diameter Kontakt (Signalkontakter)	1 mm
Trådtverrsnitt min. Kontakt (Signalkontakter)	0,06 mm²
Trådtverrsnitt maks. Kontakt (Signalkontakter)	1 mm²
Merkestrøm Kontakt (Signalkontakter)	8 A (ved maks. tilkoblingstverrsnitt)
Merkespenning Kontakt (Signalkontakter)	60 V AC/DC
Merkestøtspenning	1,5 kV
Overspenningskategori	III
Forurensningsgrad	3
Hus
Utførelse	Kabelpluggforbinder-hus
Gjengetype	M17
Byggeform	rett
Låsetype	ONECLICK-hurtigkobling
Pg-nippel	uten
Material (Hus)	GD-Zn
Beskyttelsesgrad (plugget)	IP67
Beskyttelsesgrad (plugget)		IP68 (2 m / 24 h)
Pakning
Ytterdiameter kabel	3,5 mm ... 6,5 mm

Miljø- og levetidsbetingelser

Miljøforhold
Omgivelsestemperatur (drift)	-40 °C ... 105 °C (se deratingkurve)

Forretningsinformasjon

Artikkelnummer	1629016
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BAB
Produktnøkkel	ABRAAB
GTIN	4055626705958
Vekt pr. stk. (inkl. forpakning)	78,1 g
Vekt pr. stk. (ekskl. forpakning)	61,788 g
Tolltariffnummer	85366990
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
keine
	60 V	5 A	1

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Kompatible løsninger uavhengig av produsent for standard- og hurtigkoblinger

ONECLICK-hurtigkobling med optisk, fysisk merkbar og akustisk låseposisjon

Pålitelig ved selv de røffeste forhold: Kabelpluggforbinder med vibrasjonsbrems

Moderne, gjennomgående design for høy betjeningskomfort

Enkel, kostnadsgunstig kabelkonfeksjon: Enhetlig skjerming fra M17 til M40

ECLASS-13.0	27440116
ECLASS-15.0	27440116

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %
