EAC
Godkjennings-ID: EAC-ZulassungEAC
Godkjennings-ID: RU C-DE.*09.B.00169UL Listed
Godkjennings-ID: FILE E 138168| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| 5 V | 0,45 A |

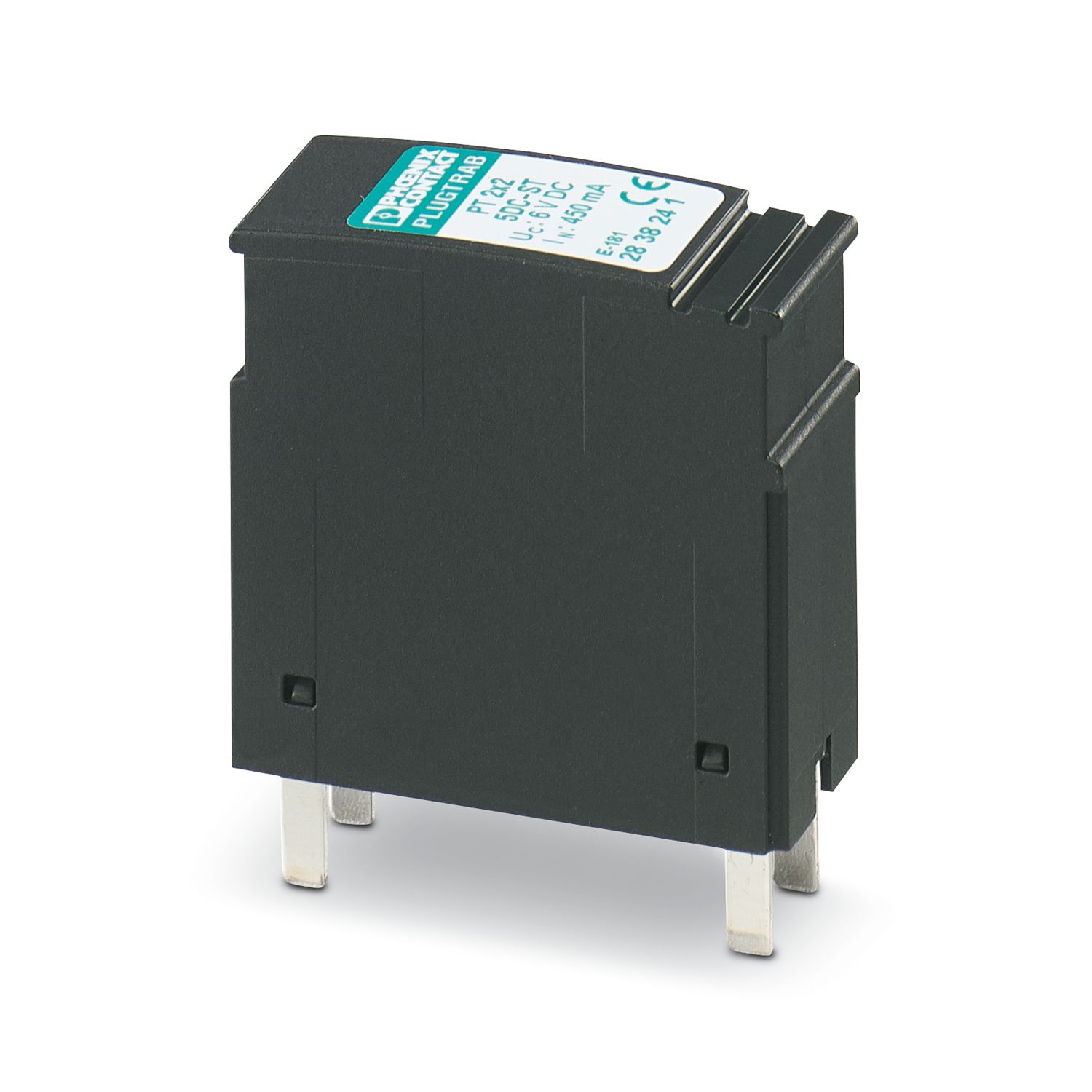

PT 2X2- 5DC-ST
-
Overspenningsbeskyttelsesplugg
2838241
Beskyttelsesplugg PT med beskyttelseskobling for to totrådede, jordpotensialfrie signalkretser. Nominell spenning 5 V. HART-egnet.
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Produkttype | Overspenningsbesk. for måle-, styre- og reg.tekn. |
| Produktserie | PLUGTRAB PT |
| IEC prøveklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Byggform | Stikker |
| Melding om overspenningsbeskyttelse defekt | ingen |
| Avlederen kan testes med CHECKMASTER fra softwareversjon: | fra SW-rev. 1.00 |
| Lederpar pr. modul | 2 |
| Isolasjonsegenskaper | |
| Overspenningskategori | III |
| Nominell spenning UN | 5 V DC |
| Tilkoblingstype | Skrutilkobling (i forbindelse med basiselement) |
| Skrue | M3 |
| Tiltrekkingsmoment | 0,8 Nm |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt entrådet | 0,2 mm² ... 4 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Målskisse |
|
| Bredde | 17,5 mm |
| Høyde | 44,8 mm |
| Dybde | 51,7 mm |
| Delingsenhet | 1 TE |
| Bredde komplett modul | 17,7 mm |
| Høy komplett modul | 90 mm |
| Lav komplett modul | 65,5 mm |
| Farge | svart (RAL 9005) |
| kobberfarget | |
| Brennbarhetsklasse iht. UL 94 | V-0 |
| Husmateriale | PA 6.6 |
| Mekaniske spesifikasjoner | |
| Åpen sidevegg | Nei |
| Virkeretning | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Maksimal varig spenning UC | 6 V DC |
| 4 V AC | |
| Merkestrøm | 450 mA (45 °C) |
| Aktiv driftsstrøm IC ved UC | ≤ 1 mA |
| Jordlederstrøm IPE | ≤ 1 µA (med PT 2X2+F-BE) |
| ≤ 4 µA | |
| Nominell avlederstøtstrøm In (8/20) µs (leder-leder) | 10 kA |
| Nominell avlederstøtstrøm In (8/20) µs (leder-jord) | 10 kA |
| Impulsavlederstøtstrøm Iimp (10/350) µs | 2,5 kA (pr. tråd) |
| Total avlederstøtstrøm ITotal (8/20) µs | 20 kA |
| Avlederstøtstrøm Imax (8/20) µs maks. (leder-leder) | 10 kA |
| Avlederstøtstrøm Imax (8/20) µs maks. (leder-jord) | 10 kA |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) spike | ≤ 12 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-jord) spike | ≤ 450 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) statisk | ≤ 10 V |
| Restspenning ved In (leder-leder) | ≤ 10 V |
| Restspenning ved In (leder-signaljord) | ≤ 450 V |
| Restspenning ved Ian (10/1000) µs (leder-leder) | ≤ 12 V |
| Reaksjonstid tA (leder-leder) | ≤ 1 ns |
| Reaksjonstid tA (leder-jord) | ≤ 100 ns |
| Innføyingsdemping aE, sym. | 0,5 dB (≤ 200 kHz) |
| Grensefrekvens fg (3 dB), sym. i 50 Ω-systemet | typ. 1 MHz |
| Kapasitet (leder-leder) | 6 nF |
| Motstand pr. krets | 2,2 Ω |
| Melding om overspenningsbeskyttelse defekt | ingen |
| Støtstrømkapasitet (leder–leder) | C2 - 10 kV / 5 kA |
| Støtstrømkapasitet (leder–jord) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Miljøforhold | |
| Beskyttelsesgrad | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 85 °C |
| Luft- og krypavstander | |
| Standarder/bestemmelser | VDE 0110-1 / IEC 60664-1 |
| Standarder Spesifikasjon informasjonsteknikk | |
| Standarder/bestemmelser | IEC 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| IEC 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Standarder/forskrifter | IEC 61643-21 |
| Merk | 2000 |
| Monteringstype | på basiselement |
Dine fordeler
Enkel testing og dokumentering med CHECKMASTER 2 grunnet pluggbare beskyttelsesmoduler
Praktisk vedlikehold grunnet 2-delt oppbygging
Enkelt utvalg for alle typer krav innen måle-, styre- og reguleringsteknikk grunnet komplett portefølje
Signalet påvirkes ikke ved vedlikeholdsarbeid takket være impedansnøytral plugging og trekking av beskyttelsespluggene
