Med repeatere øker man kapasiteten og tilgjengeligheten til bussystemer betraktelig. I tillegg til det galvaniske skillet gjør bussegmenteringen med repeatere det mulig å øke tillatt nettverksutstrekning og antall deltagere betydelig.
PSI-REP-RS485W2
-
Repeater
2313096
Modulær repeater, for potensialskille og økt rekkevidde i totrådede RS-485-bussystemer opptil 500 kbit/s, 4-veis skille, kan monteres på skinner, forsyning 24 V DC
Produktdetaljer
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Bruksrestriksjoner | |
| CCCex -merknad | Bruk på potensielt eksplosive områder er ikke tillatt i Kina. |
| Produkttype | Grensesnittomformer |
| MTTF | 1439 År (SN 29500 standard, temperatur 25 °C, arbeidssyklus 21 %) |
| 717 År (SN 29500 standard, temperatur 40 °C, arbeidssyklus 34,25 %) | |
| 305 År (SN 29500 standard, temperatur 40 °C, arbeidssyklus 100 %) | |
| MTBF | 1247 År (Telcordia-standard, temperatur 25 °C, arbeidssyklus 21 % (5 dager pr. uke, 8 timer pr. dag)) |
| 261 År (Telcordia-standard, temperatur 40 ℃, arbeidssyklus 34,25 % (5 dager pr. uke, 12 timer pr. dag)) |

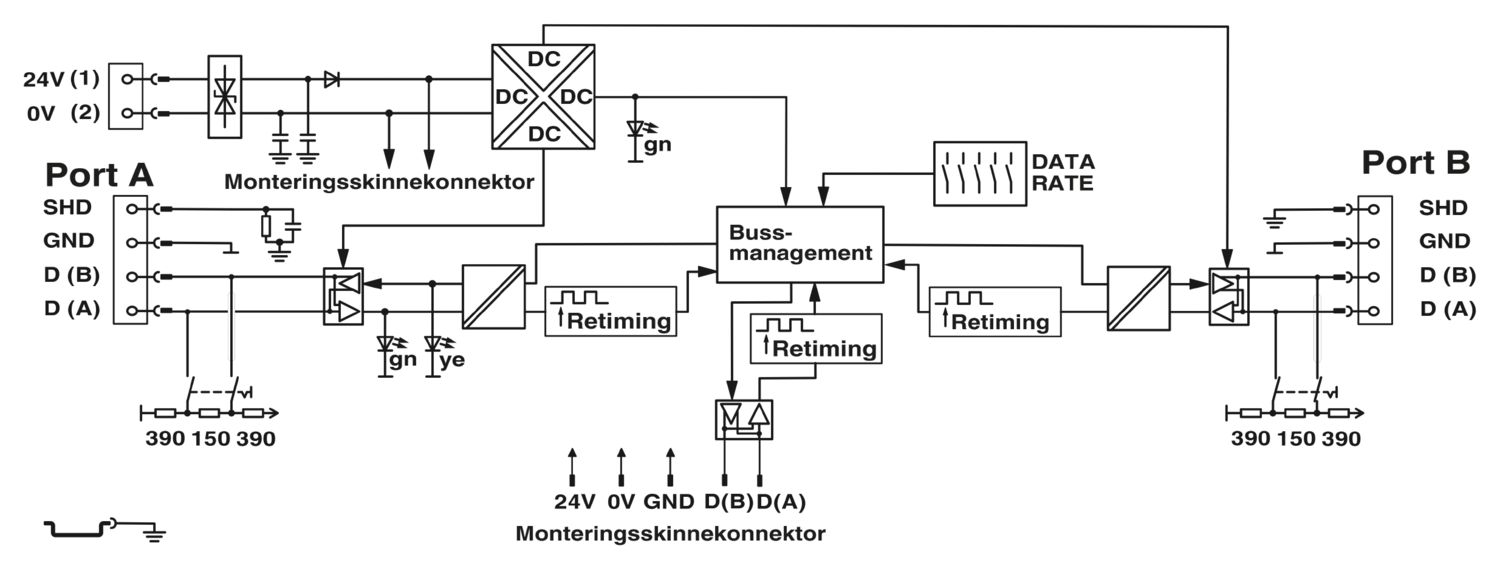

| Galvanisk skille | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| Maksimalt effekttap ved nominelle betingelser | 1,8 W |
| Prøvespenning datagrensesnitt/forsyning | 1,5 kVeff (50 Hz, 1 min.) |
| Prøvespenning datagrensesnitt | 1,5 kV |
| Forsyning | |
| Forsyningsspenningsområde | 18 V DC ... 30 V DC (Via pluggbar skruklemme COMBICON) |
| Nominell forsyningsspenning | 24 V DC (iht. UL) |
| Typisk strømopptak | 75 mA (24 V DC ) |
| Maksimalt strømopptak | ≤ 2 A (Ved drift i en modulstasjon, via T-konnektoren) |
| Forsyning | |
| Avisoleringslengde | 7,00 mm |
| Tiltrekkingsmoment | 0,6 Nm ... 0,8 Nm |
| Bitforvrengning, inngang | maks. ± 35 % |
| Bitforvrengning, utgang | < 6,25 % |
| Bitforsinkelse | < 1 Bit |
| Signal | Modbus |
| Overføringskanaler | 2 (1/1), TD, RD, halvduplex |
| Data: RS-485-grensesnitt, iht. EIA/TIA-485, DIN 66259-4/RS-485-totrådet | |
| Overføringshastighet | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (kan stilles inn manuelt) |
| Tilkoblingstype | Pluggbar skrutilkobling |
| Overføringslengde | ≤ 1200 m (Avhengig av overføringshastighet, bussystem og kabeltype) |
| Endemotstand | 390 Ω (kan tilkobles port A og B) |
| 150 Ω | |
| 390 Ω | |
| Enleder-tilkoblingspunkt, stivt | 0,2 mm² ... 2,5 mm² |
| Enleder-tilkoblingspunkt, fleksibelt | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt fleksibel AWG maks | 12 |
| Ledertverrsnitt flertrådet AWG min | 24 |
| Enleder/klempunkt entrådet AWG maks. | 12 |
| Enleder/klempunkt entrådet AWG min. | 24 |
| Overføringsmedium | Totrådet twisted pair, skjermet |
| Dataformat/koding | UART (11/10 bit omkoblingsbar, NRZ) |
| Dataretningsomkobling | selvstyrende, min. station response time 2 bit |
| Målskisse |
|
| Bredde | 35 mm |
| Høyde | 99 mm |
| Dybde | 105 mm |
| Farge (Hus) | grå (RAL 7042) |
| Material (Hus) | PA 6.6-FR |
| Fritt fall iht. IEC 60068-2-32 | : 1 m |
| Vibrasjonsfasthet i henhold til EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, i XYZ...retning |
| Støt iht. EN 60068-2-27/IEC 60068-2-27 | : 15g, 11 ms varighet, halvsinus-støtimpuls |
| Miljøforhold | |
| Beskyttelsesgrad | IP20 |
| Omgivelsestemperatur (drift) | -20 °C ... 60 °C |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Høydenivå | ≤ 5000 m (Begrensninger, se produsenterklæringen for drift i høyder) |
| ≤ 2000 m (Ex-områder) | |
| Tillatt luftfuktighet (drift) | 10 % ... 95 % (ingen dugging) |
| CE | |
| Sertifikat | CE-samsvar |
| ATEX | |
| Merking | II 3 G Ex ec IIC T5 Gc |
| Sertifikat | UL 21 ATEX 2550X |
| Merk | Følg egne installeringsanvisninger i dokumentasjonen! |
| IECEx | |
| Merking | Ex ec IIC T5 Gc |
| Sertifikat | IECEx ULD 21.0013X |
| UL, USA / Canada | |
| Merking | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test for skadelig gass | |
| Merking | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromagnetisk kompatibilitet | I samsvar med EMC-direktiv 2014/30/EU |
| Støyfasthet | EN 61000-4-2 |
| Støyemisjon | |
| Standarder/bestemmelser | EN 55011 |
| Utlading av statisk elektrisitet | |
| Standarder/bestemmelser | EN 61000-4-2 |
| Utlading av statisk elektrisitet | |
| Kontaktutladning | ± 6 kV |
| Luftutladning | ± 8 kV |
| Merknad | Kriterium B |
| Elektromagnetisk HF-felt | |
| Standarder/bestemmelser | EN 61000-4-3 |
| Elektromagnetisk HF-felt | |
| Frekvensområde | 80 MHz ... 3 GHz |
| Feltstyrke | 10 V/m |
| Merknad | Kriterium A |
| Raske transienter (burst) | |
| Standarder/bestemmelser | EN 61000-4-4 |
| Raske transienter (burst) | |
| Inngang | ± 2 kV |
| Signal | ± 2 kV |
| Merknad | Kriterium B |
| Støtstrømbelastning (Surge) | |
| Standarder/bestemmelser | EN 61000-4-5 |
| Støtstrømbelastning (Surge) | |
| Inngang | ± 0,5 kV |
| Signal | ± 1 kV |
| Merknad | Kriterium B |
| Ledningsført påvirkning | |
| Standarder/bestemmelser | EN 61000-4-6 |
| Ledningsført påvirkning | |
| Merknad | Kriterium A |
| Spenning | 10 V |
| Støyemisjon | |
| Standarder/bestemmelser | EN 55011 |
| Merknad | Klasse A, bruksområde industri |
| Kriterier | |
| Kriterium A | Vanlige driftsegenskaper innenfor fastsatte grenser. |
| Kriterium B | Midlertidige påvirkninger i driftsegenskapene som apparatet selv korrigerer. |
| Fri for substanser som kan skade lakk | VDMA 24364:2018-05 |
| Standarder/bestemmelser | EN 62368 |
| Monteringstype | Skinnemontering |
cULus Recognized
Godkjennings-ID: E238705cUL Listed
Godkjennings-ID: E199827UL Listed
Godkjennings-ID: E199827
Dine fordeler
Dataoverføringshastigheter opptil 500 kbit/s, kan stilles inn med DIP
Fireveisskille i høy kvalitet mellom alle grensesnitt
Bit-oversampling for sikker registrering av sporadiske forstyrrelser
Bit-retiming for vilkårlig kaskadekobling av utstyret
Integrerte, tilkoblingsbare endemotstander
Kan kombineres modulært med PSI-MOS fiberoptiske omformere via monteringsskinnekonnektoren
Godkjent for bruk i sone 2
