DTME 6
-

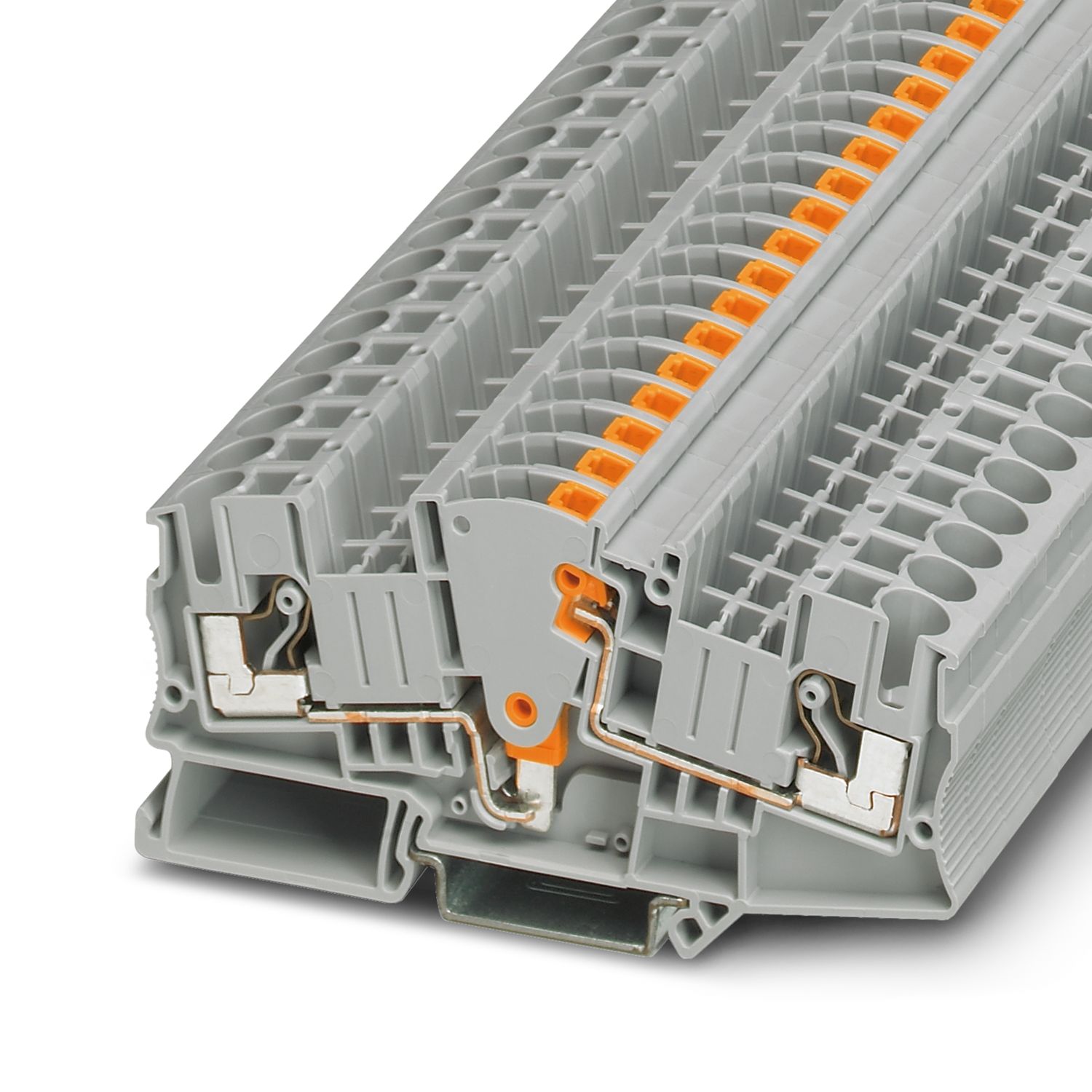

回路テスト断路端子台
3034400
回路テスト断路端子台、 定格電圧: 500 V、 定格電流: 30 A、 接続数: 2、 接続方式: レッグスプリング接続式、 定格断面積: 6 mm2、 断面積: 0.5 mm2 - 10 mm2、 取付けタイプ: NS 35/7,5、 NS 35/15、 色: グレー
製品の詳細
製品ライン | 回路テスト断路端子台 |
接続数 | 2 |
行の数 | 1 |
電位 | 1 |
絶縁特性 | |
過電圧カテゴリ | III |
汚染度 | 3 |
定格サージ電圧 | 6 kV |
段あたり接続数 | 2 |
定格接続サイズ | 6 mm² |
剥き線長さ | 12 mm |
内部シリンダゲージ | A4 |
準拠規格 | IEC 60947-7-1 |
接続電線サイズ、単線 | 0.5 mm² ... 10 mm² |
断面積AWG | 20 ... 8 (IECに準拠して変換済み) |
撚線の接続電線サイズ | 0.5 mm² ... 6 mm² |
接続電線サイズ、撚線[AWG] | 20 ... 10 (IECに準拠して変換済み) |
撚線接続サイズ、柔軟(プラスチックスリーブなしフェルール) | 0.5 mm² ... 6 mm² |
撚線接続サイズ(プラスチックスリーブ付きフェルール) | 0.5 mm² ... 6 mm² |
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1.5 mm² |
定格電流 | 30 A |
最大負荷電流 | 30 A (接続電線断面積が10 mm²の場合) |
定格電圧 | 500 V |
定格電線断面積 | 6 mm² |
幅 | 8.2 mm |
高さ | 49.6 mm |
色 | グレー |
UL94難燃性クラス | V0 |
絶縁材質グループ | I |
絶縁材質 | PA |
冷却時絶縁素材 | -60 °C |
絶縁素材の温度指数(DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
相対絶縁素材温度指数(Elec.、UL 746 B) | 130 °C |
鉄道車両の火災保護(DIN EN 45545-2)R22 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R23 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R24 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R26 | HL 1 - HL 3 |
放熱量NFPA 130(ASTM E 1354) | 27,5 MJ/kg |
表面燃焼性NFPA 130(ASTM E 162) | 合格 |
煙の特殊光学濃度NFPA 130(ASTM E 662) | 合格 |
煙毒性NFPA 130(SMP 800C) | 合格 |
サージ電圧試験 | |
テスト電圧設定ポイント | 7.3 kV |
試験結果 | 試験合格 |
温度上昇試験 | |
要求温度上昇試験 | 温度上昇≤ 45 K |
試験結果 | 試験合格 |
短時間耐電流 4 mm² | 0.48 kA |
短時間耐電流 6 mm² | 0.72 kA |
0.5 kA | |
試験結果 | 試験合格 |
商用周波耐電圧 | |
テスト電圧設定ポイント | 1.89 kV |
試験結果 | 試験合格 |
機械的仕様 | |
開放サイドパネル | あり |
機械的強度 | |
試験結果 | 試験合格 |
キャリアのアタッチメント | |
DINレール/固定支柱 | NS 35 |
試験荷重設定ポイント | 5 N |
試験結果 | 試験合格 |
電線の損傷とゆるみ試験 | |
電線断面積/重量 | 0.5 mm² / 0.3 kg |
6 mm2 / 1.4 kg | |
試験結果 | 試験合格 |
経年劣化 | |
冷熱繰返し | 192 |
試験結果 | 試験合格 |
ニードルフレーム試験 | |
露出時間 | 30 s |
試験結果 | 試験合格 |
振動/広帯域ノイズ | |
仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
範囲 | 長寿命テストカテゴリ1、クラスB、本体に搭載 |
周波数 | F1 = 5 Hz~f2 = 150 Hz |
ASDレベル | 1.857 (m/s²)²/Hz |
加速 | 0.8g |
各軸のテスト時間 | 5 h |
試験方向 | X、Y、Z軸 |
試験結果 | 試験合格 |
衝撃試験 | |
仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
パルス形状 | 半正弦波 |
加速 | 5g |
衝撃時間 | 30 ms |
各方向の衝撃回数 | 3 |
試験方向 | X、Y、Z軸(正および負) |
試験結果 | 試験合格 |
準拠規格 | IEC 60947-7-1 |
取付けタイプ | NS 35/7,5 |
NS 35/15 |
アイテム番号 | 3034400 |
梱包単位 | 50 pc |
最低注文数 | 1 pc |
注記 | 受注生産(返品不可) |
セールスキー | ****** |
プロダクトキー | BE2233 |
カタログのページ | ページ 215 (CL-2009) |
GTIN | 4046356151849 |
1個あたりの重量(梱包を含む) | 26.81 g |
1個あたりの重量(梱包を含まない) | 26.81 g |
関税率 | 85369010 |
生産国 | PL |
EU RoHS | |
既知の範囲で免責が生じます | はい (免除なし) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
制限値以上の有害物質がない
|
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
