SACC-M12FS-4QO-0,75-VA
-
コネクタ
1440782
コネクタ、ユニバーサル、4-極、ソケット ストレート M12、キーイング: A、圧接接続、ローレット材質: 高品質スチール1.4404、ケーブル外径 4 mm ... 8 mm
製品の詳細

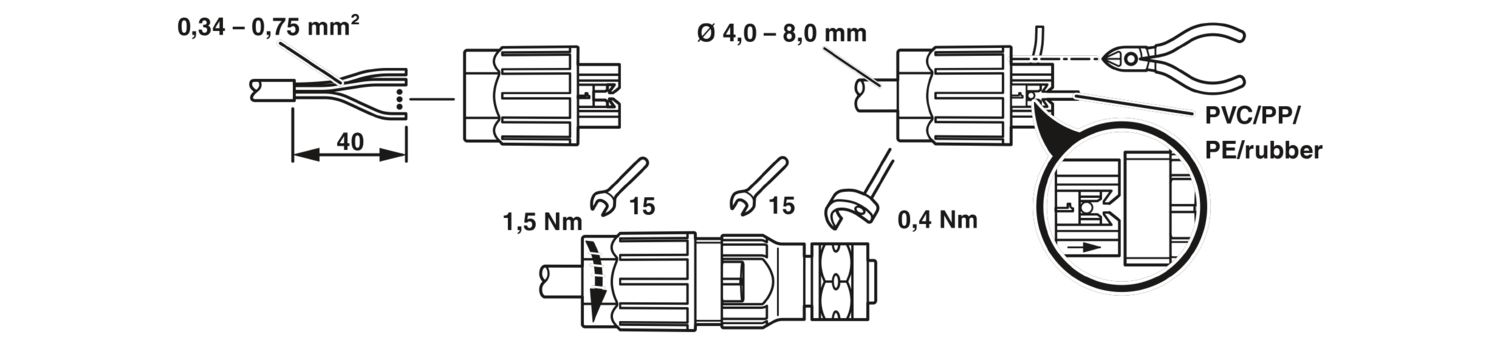

| 組立てに関する注意事項 | 注記： ケーブル配線の際は、許容曲げ半径を守ってください。曲げ力が強すぎると、保護等級が損なわれることがあります。コネクタ上流側の機械的負荷を軽減してください（例：結束バンドを使用するなどの手段で）。 |
| 組立てに関する注意事項 | AWG 18のケーブル断面積指定可 |
| 製品ライン | 丸型コネクタ（ケーブル側） |
| センサの種類 | ユニバーサル |
| 極数 | 4 |
| ケーブル引込み口の数 | 1 |
| シールド用 | なし |
| キーイング | A |
| ケーブル引込口 | ストレート |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |

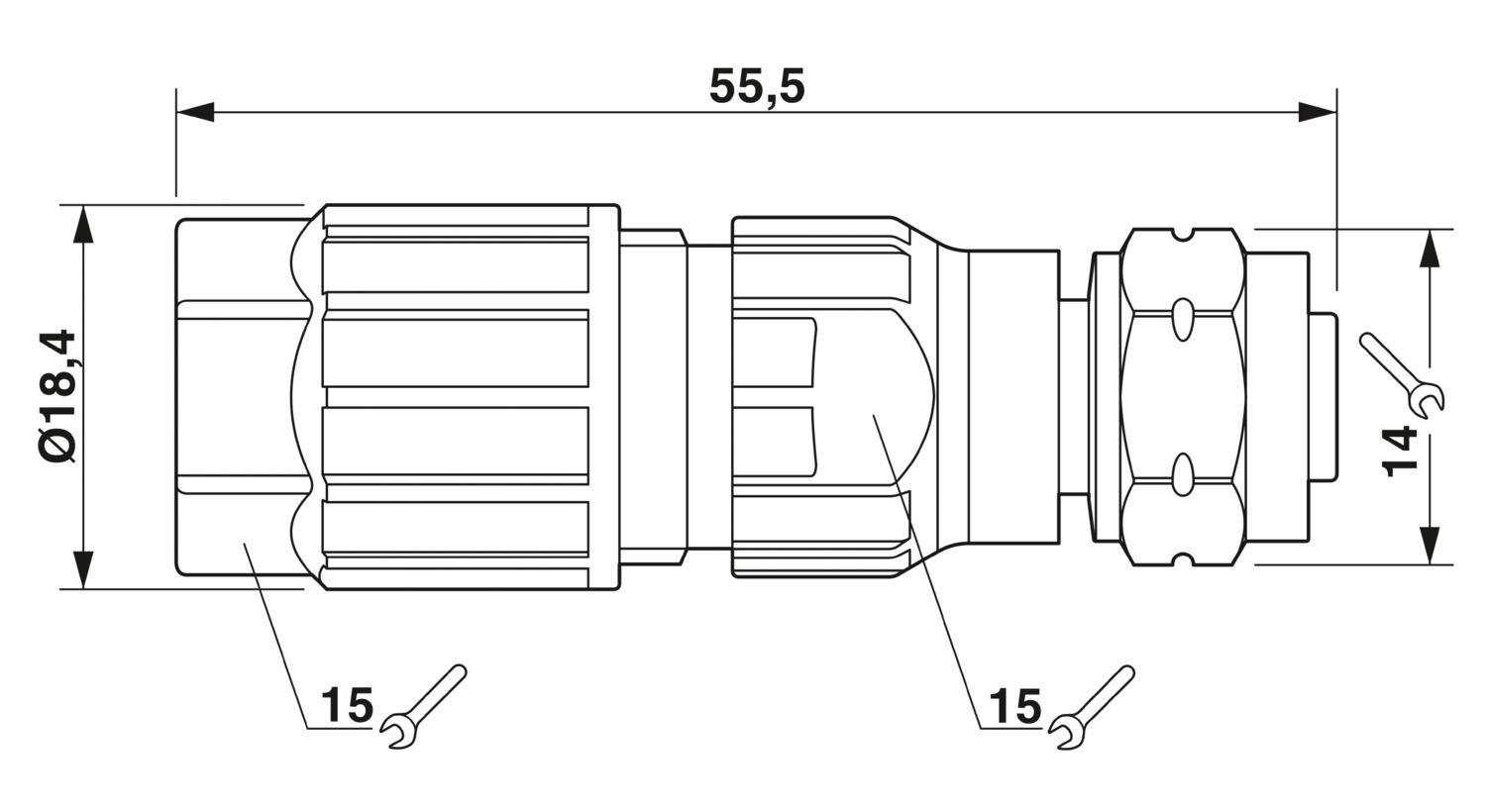

| 外形寸法 |
|
| 長さ | 55.5 mm |
| スパナ寸法、ユニオンナット | 15 mm |
| スパナ寸法、カウンターナット | 15 mm |
| 外形寸法 | |
| 外径 | 4 mm ... 8 mm |
| ハウジング | |
| ハウジング径 | 18.4 mm |
| UL94難燃性クラス | V0 |
| シーリング材 | ネオプレン |
| FKM | |
| ハウジング材質 | PA 6 |
| コンタクト材質 | CuSn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | TPU |
| ねじ式接続の素材 | 高品質スチール1.4404 |
| ワイヤ絶縁材質 | PVC / PE / PP / ゴム |
| 電線接続 | |
| 接続方法 | 圧接接続 |
| 電線断面積 | 0.34 mm² ... 0.75 mm² |
| 電線断面積AWG | 22 ... 18 |
| 締付けトルク | 0.4 Nm (M12ローレット) |
| 1.5 Nm (圧力ナット) | |
| ピンアサイン | |
| コンタクト | 色（信号表示）| コンタクト（オプション） | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| 定格サージ電圧 | 4 kV |
| 接触抵抗 | ≤ 5 mΩ |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 250 V AC |
| 250 V DC | |
| 標準規格 IN | 4 A |
| 機械的仕様 | |
| 挿抜回数 | ≥ 100 |
| 接続1 | |
| ソケットの設計 | ソケット |
| ソケットケーブル挿入口 | ストレート |
| ソケットのねじ種類 | M12 |
| キーイング | A |
| 信号の種類／カテゴリ | ユニバーサル |
| ケーブル外径 | 4 mm ... 8 mm |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 80 °C (プラグ/ソケット) |
| 周囲温度（配線時） | -5 °C ... 50 °C (アセンブリ中) |
| M12 | |
| 標準割当て | M12プラグコネクタ |
| 標準/仕様 | IEC 61076-2-101に準拠 |
特長
高レベル保護でフィールド上の安全使用が可能
圧接式：単線を線剥きしない革新的な短時間アッセンブリ
