FOテクノロジを用いた光伝送は、伝送帯域幅を制限せずに、最大伝送範囲で優れた耐干渉性を提供します。 そのため、摩耗の影響を受けやすく頻繁なメンテナンスの必要な接続を置換して、システムのダウンタイムを削減できます。
FL MC EF 660 SCRJ
-
FOコンバータ
2702944
FOコンバータ、100Base-TをプラスチックおよびPCFファイバに変換、（660 nm）、SC-RJ FO接続（PROFINET標準）、DINレール取付け可能、DC 24 V電源

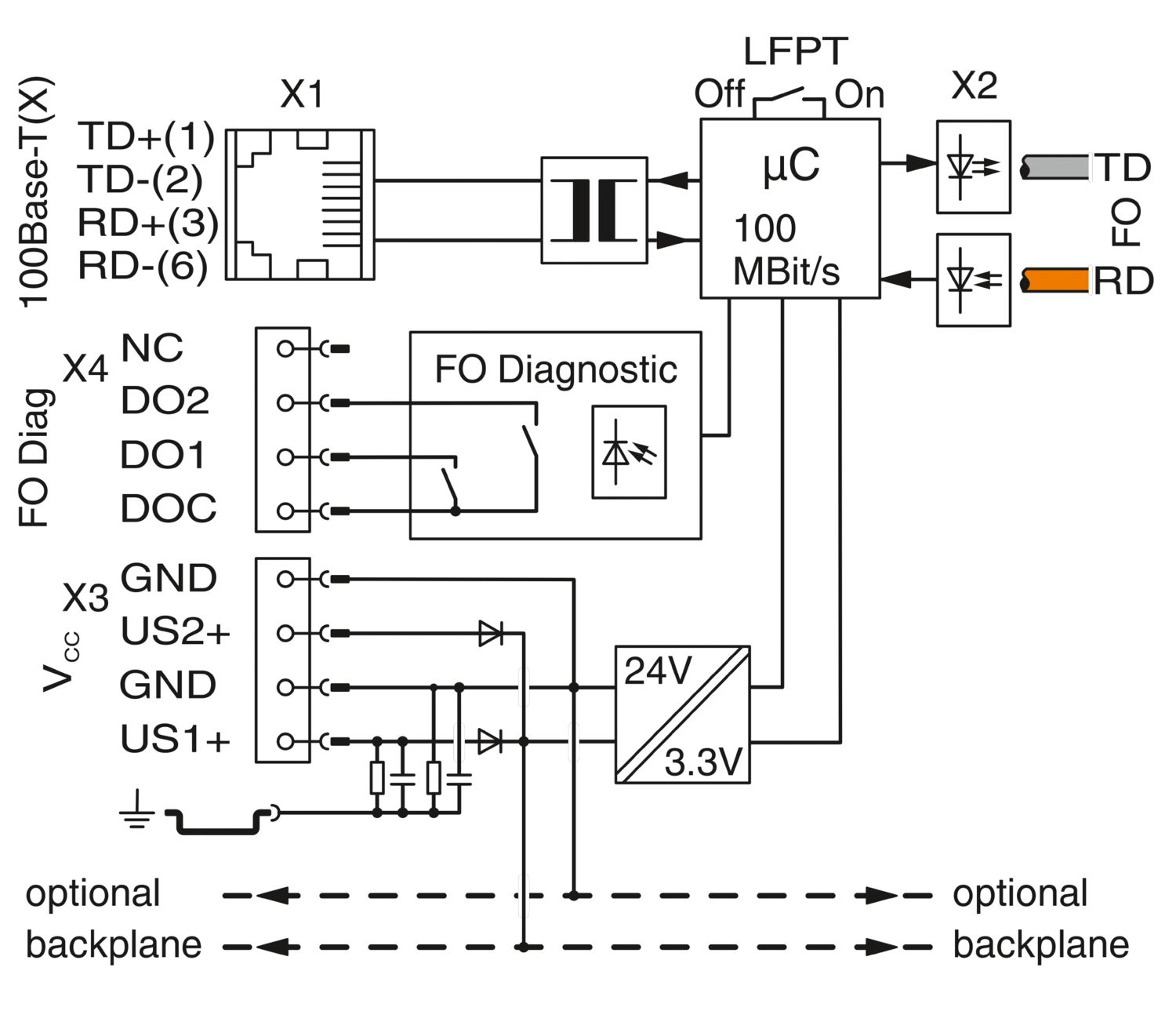

製品の詳細
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| 製品ライン | メディアコンバータ |
| MTTF | 929 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 461 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 204 年 (SN 29500規格、温度40°C、動作サイクル100%) |
| 電気的絶縁 | VCC // Ethernet |
| 規準状態での最大損失電力 | 2.4 W |
| テスト電圧データインターフェース/電源 | 1.5 kVrms (50 Hz、1 分) |
| 1500 V | |
| 電源 | |
| 電圧範囲 | 18 V DC ... 32 V DC (プラグ式COMBICONネジ接続式端子台) |
| 18 V DC ... 32 V DC (代替または冗長用、バックプレーンバスコンタクトおよびシステム電流源経由を使用) | |
| 通常電流消費 | ≤ 85 mA (24 V DC) |
| 最大消費電流 | 100 mA (24 V DC) |
| 保護回路 | 極性保護 |
| +/-切替 | |
| 出力名 | リレー出力 |
| 出力数 | 2 |
| 接点の種類 | 安全出力 |
| 最大スイッチング電圧 | 60 V AC/DC |
| 最大スイッチング電流 | 1 A |
| 電源 | |
| 接続方法 | プラグインネジ接続式端子台（COMBICON）、冗長対応 |
| 締付けトルク | 0.56 Nm ... 0.79 Nm |
| 信号 | Ethernet |
| PROFINET | |
| データ: 光ファイバ | |
| 最小通信能力 | 最小 -8 dBm (980/1000 µm、スタティック) |
| 最小 -19 dBm (200/230 µm、スタティック) | |
| 最大通信能力 | 最大 -2 dBm (980/1000 µm、スタティック) |
| 最大 -11 dBm (200/230 µm、スタティック) | |
| 伝送距離（3 dBシステム予約を含む） | 50 m (F-P 980/1000 230 dB/kmを接続したプラスチックファイバ) |
| 100 m (PCFファイバ、F-K 200/230 8 dB/km) | |

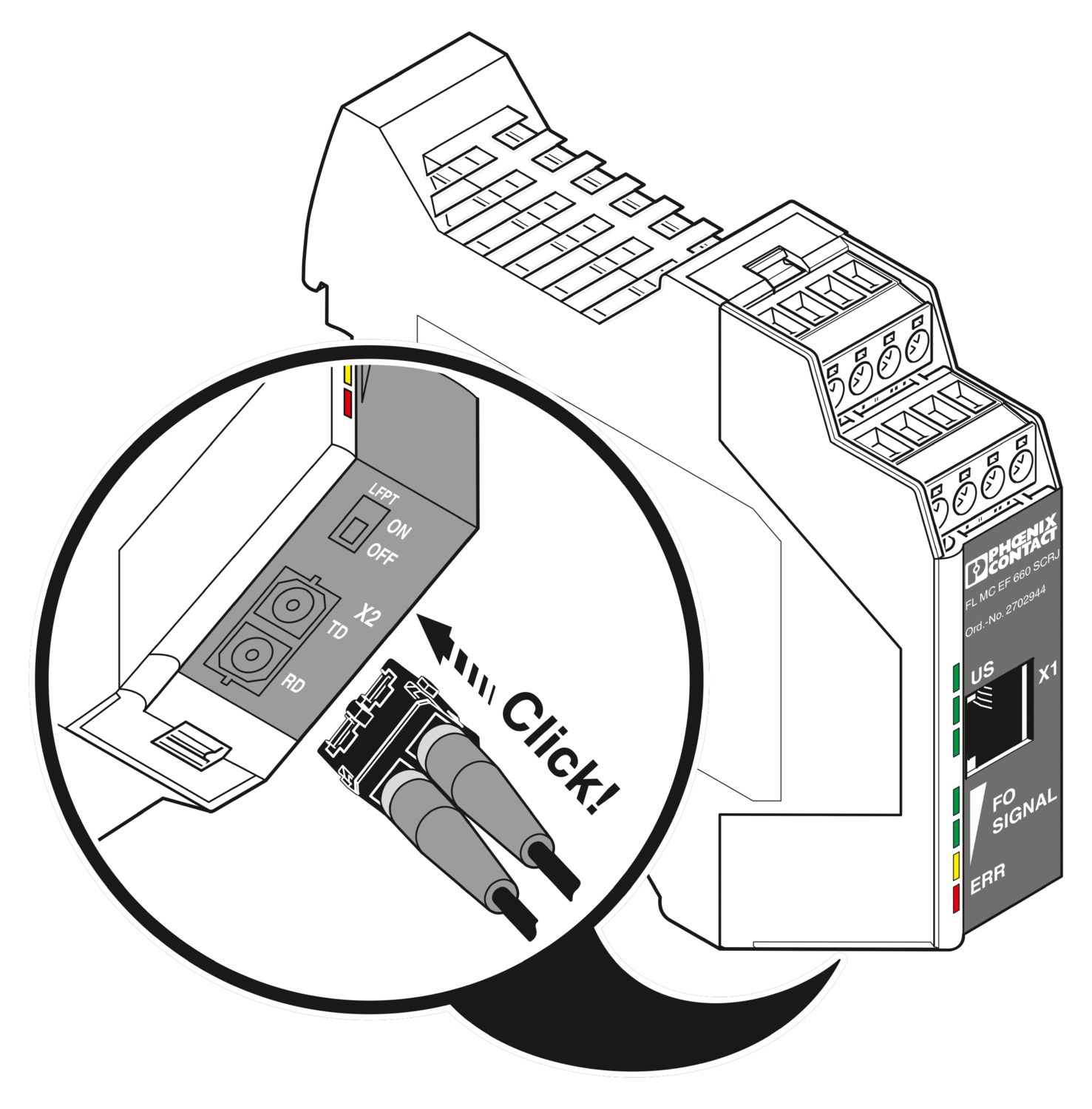

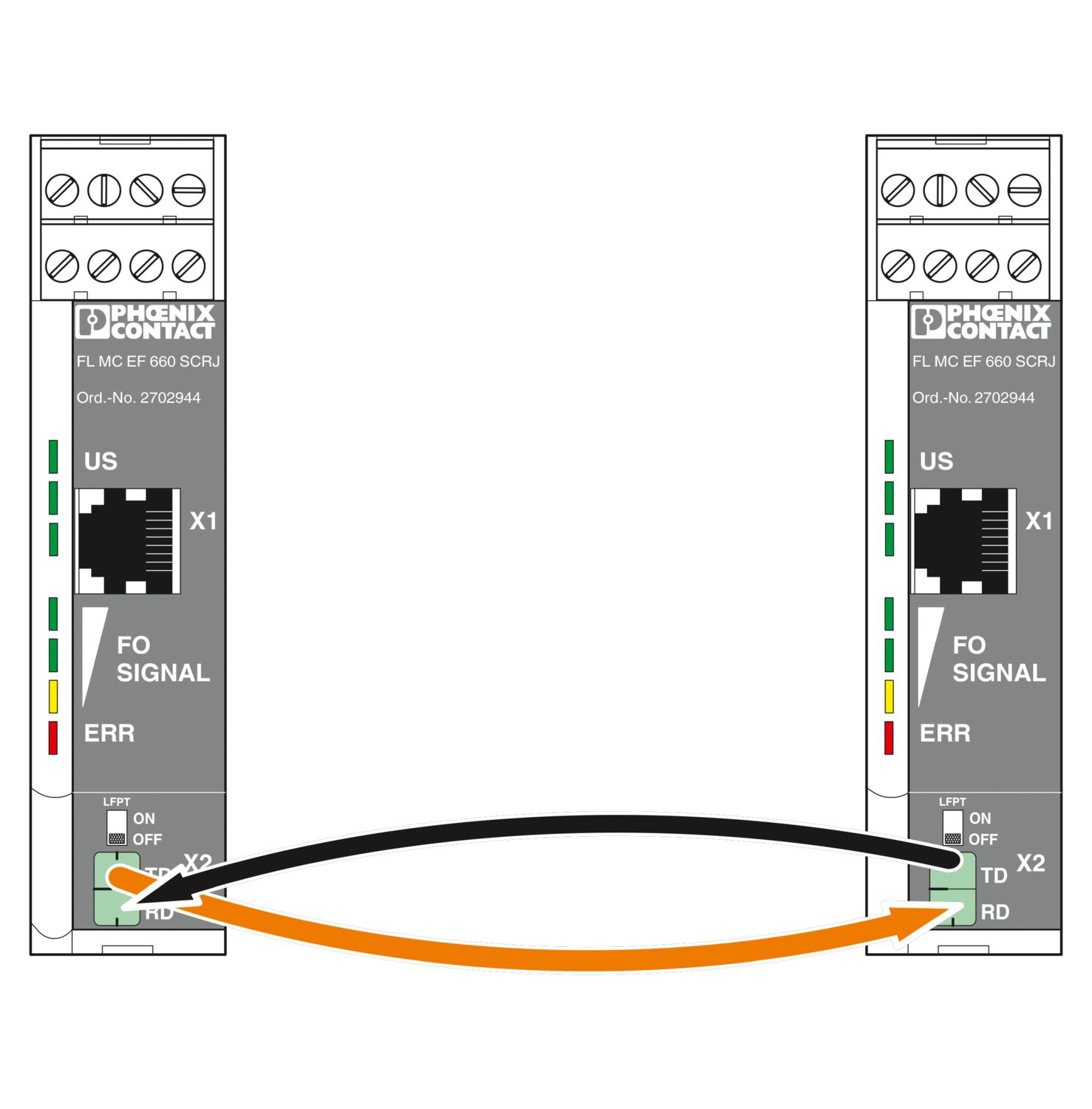

| 接続方法 | SC-RJ |
| 波長 | 660 nm |
| 最小レシーバー感度 | -23 dBm (980/1000 µm、スタティック) |
| -26.8 dBm (200/230 µm、スタティック) | |
| 通信媒体 | プラスチックファイバ |
| PCFファイバー | |
| データ: イーサネットインターフェース、100BASE-T(X)（IEEE 802.3準拠） | |
| 通信速度 | 100 Mbps |
| 接続方法 | RJ45メスコネクタ、シールド済み |
| チャネル数 | 1 |
| 伝送距離 | 100 m (シールド対応ツイストペア) |
| 通信媒体 | 銅 |
| LINKスルー | Link Fault Pass Through機能 |

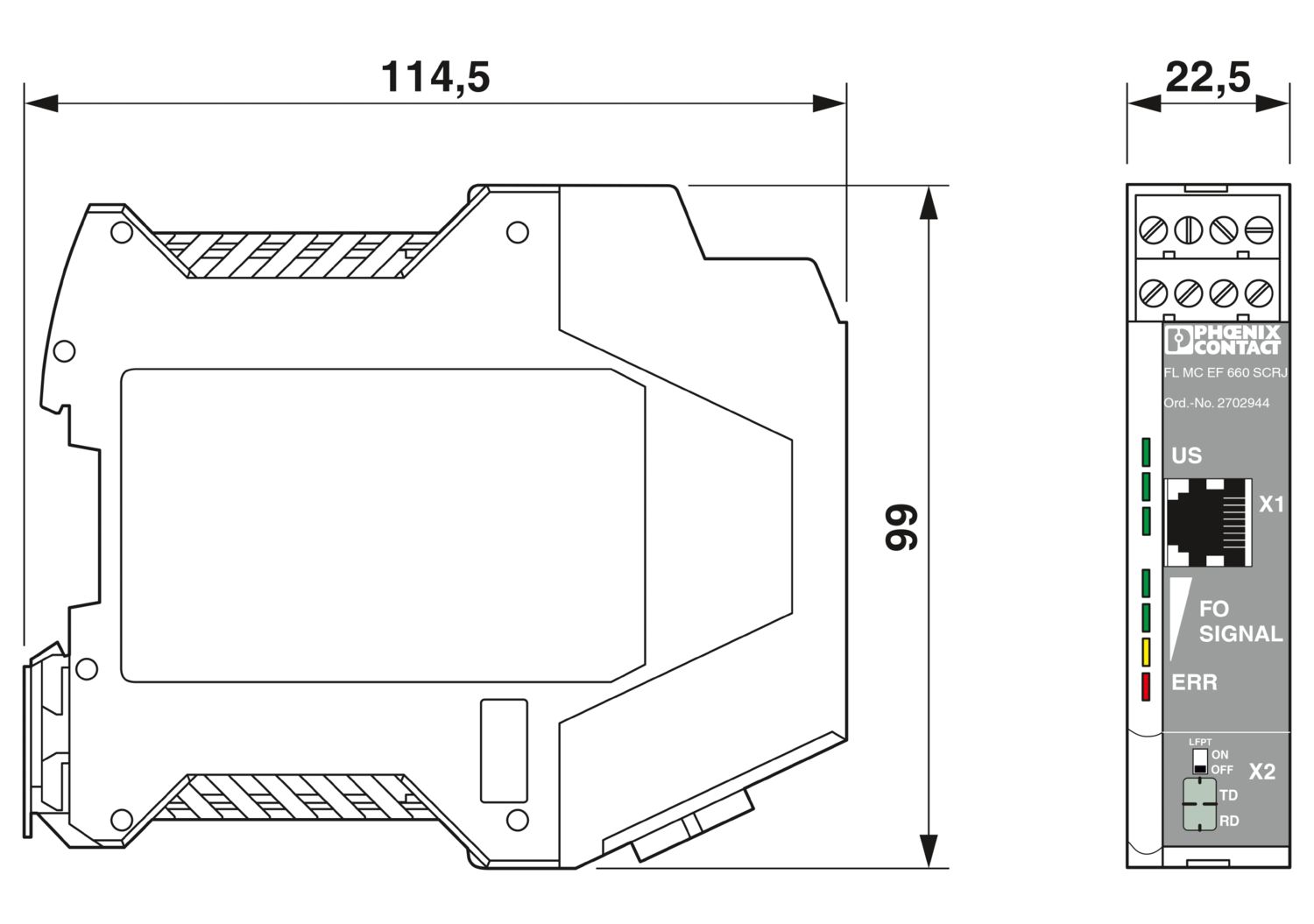

| 外形寸法 |
|
| 幅 | 22.5 mm |
| 高さ | 99 mm |
| 奥行き | 114.5 mm |
| 色 (ハウジング) | 緑 (RAL 6021) |
| 部材 (ハウジング) | PA V0 |
| FOケーブル | |
| ファイバタイプ | 980/1000μm |
| 200/230 µm | |
| プラスチックファイバ | |
| PCFファイバ | |
| 自由落下 IEC 60068-2-32準拠 | : 1 m |
| 振動抵抗 EN 60068-2-6/IEC 60068-2-6準拠 | : 5g、150 Hz、X/Y/Z方向に1.5時間 |
| 耐衝撃試験 EN 60068-2-27/IEC 60068-2-27準拠 | : 15g、11 ms間隔、半正弦衝撃波 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 高度 | ≤ 5000 m (制限内容についてはメーカーの高度操作の説明をお読みください。) |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| CE | |
| 認定 | CE準拠 |
| 腐食性ガス試験 | |
| 表示記号 | ISA-S71.04-1985 G3 Harsh Group A |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| 静電気放電 | |
| 標準/規則 | EN 61000-4-2 |
| 静電気放電 | |
| 接触放電 | ± 6 kV (試験強度3) |
| 空気中の放電 | ± 8 kV (試験強度3) |
| 間接放電 | ± 6 kV |
| 注釈 | 動作基準B |
| 高周波電磁界 | |
| 標準/規則 | EN 61000-4-3 |
| 高周波電磁界 | |
| 周波数範囲 | 80 MHz ... 3 GHz (試験強度3) |
| 電界強度 | 10 V/m |
| 注釈 | 動作基準A |
| 高速過渡現象（バースト） | |
| 標準/規則 | EN 61000-4-4 |
| 高速過渡現象（バースト） | |
| 入力 | ± 2.2 kV (1 分) |
| 信号 | ± 2.2 kV (1 分) |
| 注釈 | 動作基準B |
| サージ電流負荷（サージ） | |
| 標準/規則 | EN 61000-4-5 |
| サージ電流負荷（サージ） | |
| 入力 | ± 0.5 kV (電源) |
| 信号 | ± 1 kV (シールド付きケーブル) |
| 注釈 | 動作基準B |
| 伝導妨害 | |
| 標準/規則 | EN 61000-4-6 |
| 伝導妨害 | |
| 周波数範囲 | 0.15 MHz ... 80 MHz |
| 注釈 | 動作基準A |
| 電圧 | 10 V |
| 放射干渉 | |
| 標準/規則 | EN 61000-6-4 |
| 注釈 | クラスA、産業アプリケーション |
| 基準 | |
| 動作基準A | 仕様範囲内で通常動作 |
| 動作基準B | 一時的に動作不安定になった場合はデバイスが自動復帰 |
| コーティングを劣化させる物質の影響を受けない | VDMA 24364:2018-05 |
| 取付けタイプ | DINレール取付け |
特長

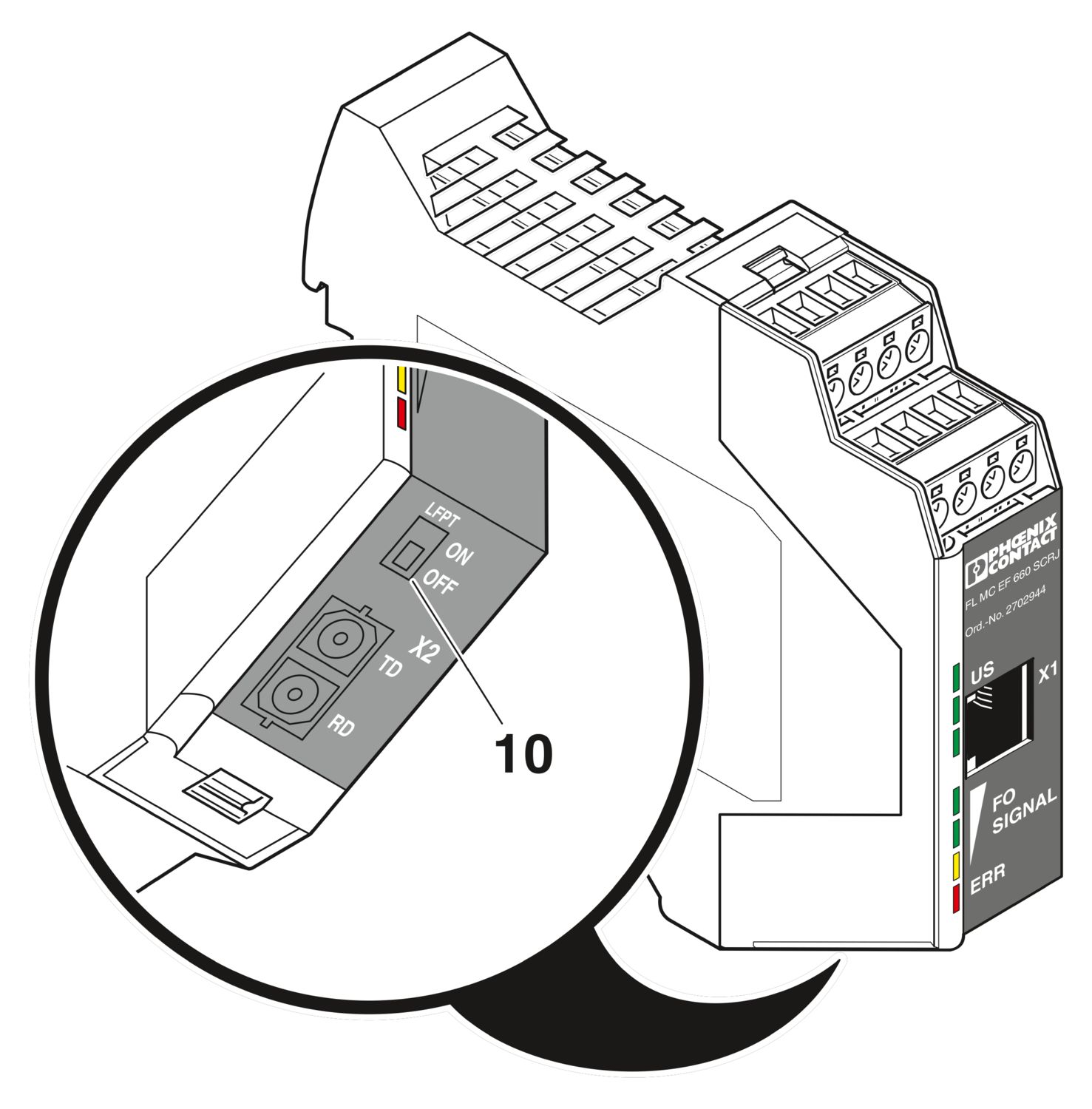

Link Fault Pass Through（LFPT）機能で接続を簡単にモニタリング
遅延時間は極めて短い
DINレールに取付け
バックプレーンバスコンタクト、交流または冗長24 V電源をオンに
