FL SWITCH 2008F
-
Industrial Ethernet Switch
1106707
無料でダウンロードができます。
ダウンロード
製品の詳細

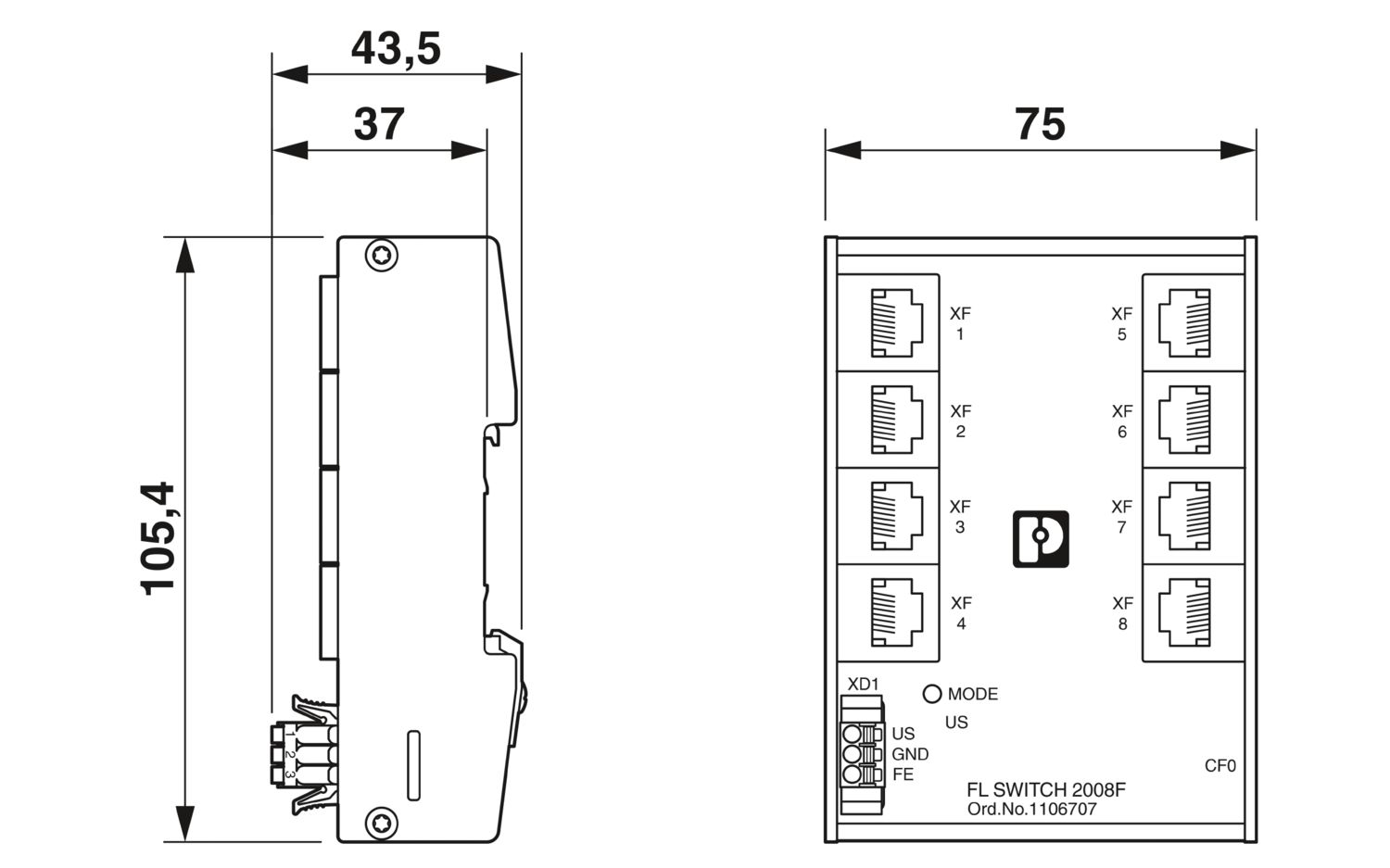

| 外形寸法 |
|
| 幅 | 75 mm |
| 高さ | 105 mm |
| 奥行き | 43 mm |
| 色 (ハウジング) | 白のアルミニウム製 (RAL 9006) |
| ハウジングの材質 | アルミ |
| 取付けタイプ | DINレール取付け |
| Ethernet（RJ45） | |
| インターフェースの数 | 8 |
| 接続方法 | RJ45 |
| 接続方式に関する注意事項 | オートネゴシエーションおよび自動交差 |
| 通信速度 | 10/100 MBit/s |
| 伝送手段 | 銅 |
| 伝送距離 | 100 m (セグメントごと) |
| 信号LED | データ受信、リンク状態 |
| チャネル数 | 8 (RJ45ポート) |
| 製品の種類 | スイッチ |
| 製品シリーズ | Managed Switch 2000 |
| タイプ | 短奥行型 |
| MTTF | 693.88 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 315.58 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 42.59 年 (SN 29500規格、温度55°C、動作サイクル100%) | |
| 特殊な性質 | IEC 62443-4-1に準拠する認証された開発プロセス |
| IEC 62443-4-2に準拠して認証済みの製品 | |
| 信号遅延 | ≥ 6.5 µs (ストアアンドフォワードモード、10/100 Mbps、フレームサイズにより異なる) |
| 絶縁特性 | |
| 保護クラス | III (VDE 0106) |
| 汚染度 | 2 |
| スイッチ機能 | |
| 診断機能 | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| 基本機能 | ストアアンドフォワードスイッチ、IEEE 802.3に準拠 |
| PROFINET適合性クラス | Conformance Class A |
| フィルタ機能 | Quality of Service (8つのプライオリティクラス) |
| Port-Priorisierung | |
| VLAN (最大8のVLAN) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| IPパラメータ指定 | DHCPクライアント |
| DHCP-Server (ポートベース) | |
| BootP | |
| MACアドレステーブル | 8k |
| 管理 | ウェブベース管理 (HTTP/HTTPS) |
| ロールベースのユーザー管理 (LDAP) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (テルネット、SSH) | |
| 冗長化 | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| 状態および診断表示 | LED：US（電源）、Ethernetポートごとに2点のLED（Link/ActivityとSpeed） |
| 追加機能 | MMSおよびGOOSE伝送 (IEC 61850-8-1) |
| Modbus/TCPの伝送 | |
| 時刻同期 | SNTP (Simple Network Time Protocol) |
| セキュリティ機能 | |
| 基本機能 | ストアアンドフォワードスイッチ、IEEE 802.3に準拠 |
| 消費電流 | 160 mA |
| ローカル診断 | US 電源 緑色LED |
| LNK/ACT リンク状態 緑色LED | |
| SPD データ伝送速度 緑色LED | |
| 規準状態での最大損失電力 | 4.68 W (At US = 18 V DC および 周囲温度60°C) |
| テストセクション | 24 V電源/機能接地 500 V DC 1 最小 |
| イーサネットインターフェース／その他すべての電位 2.25 kV DC 1 最小 | |
| 通信媒体 | 銅 |
| 電源 | |
| 電源 (DC) | 24 V DC (シングル) |
| 電圧範囲 | 18 V DC ... 32 V DC |
| 接続 | COMBICON経由、最大接続電線断面積1.5 mm² |
| 残存リプル | 3.6 VPP (許容電圧範囲内) |
| 最大消費電流 | 0.26 A (At US = 18 V DC および 周囲温度60°C) |
| 通常電流消費 | 160 mA (US＝24 V DC および 周囲温度25°C) |
| 消費電流 | 160 mA |
| 接続方法 | Push-inスプリング接続方式 |
| 接続方式に関する注意事項 | 接続ケーブルには、許容温度範囲（-40 °C ...75 °C）に適合する銅線ケーブルのみを使用してください |
| プラグ式 | あり |
| 単線接続サイズ | 0.25 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.25 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| 剥き線長さ | 9 mm |
| 周囲条件 | |
| 保護等級 | IP30 |
| 使用周囲温度 | 0 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 10 % ... 95 % (結露なし) |
| 振動（動作） | 2g、IEC 60068-2-6に準拠 |
| 気圧（動作） | 86 kPa ... 108 kPa (海抜1500 m) |
| 気圧 （保管/移動） | 86 kPa ... 108 kPa (海抜1500 m) |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| EMC指令に適合 | EN 61000-6-2 EN 61000-4-2 (ESD) 基準B |
| EN 61000-6-2 EN 61000-4-3（電磁場） 基準A | |
| EN 61000-6-2 EN 61000-4-4（EFTバースト） 基準A | |
| EN 61000-6-2 EN 61000-4-5（サージ） 基準B | |
| EN 61000-6-2 EN 61000-4-6（ラインノイズイミュニティ） 基準A | |
| EN 61000-6-2 EN 61000-6-4（干渉） タイプ A | |
| EN 61000-6-2 EN 61000-6-4（伝導妨害） タイプ A | |
| ノイズイミュニティ | EN 61000-6-2 |
| ノイズ輻射 | |
| 規格/規則 | EN 61000-6-4 |
| 機能 | |
| 基本機能 | ストアアンドフォワードスイッチ、IEEE 802.3に準拠 |
| 状態表示 | LED：US（電源）、Ethernetポートごとに2点のLED（Link/ActivityとSpeed） |
特長
DHCPクライアント、DHCPサーバ（ポートベース）
Unmanaged Mode
RSTP
MRPクライアント
VLAN
コンフィグレーションメモリ
ウェブベース管理、SNMP
FL NETWORK MANAGERソフトウェアによるすばやく簡単な起動と試運転
PROFINETおよびEtherNet/IP™ネットワークに最適
