PT 1,5/S - 接続式端子台

3208100

接続式端子台、定格電圧: 500 V、定格電流: 17.5 A、接続数: 2、接続方式: プッシュイン式、 1段、定格断面積: 1.5 mm²、断面積: 0.14 mm² - 1.5 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: グレー

製品の詳細

製品ライン	パネル貫通型端子台
製品シリーズ	PT
アプリケーション	鉄道産業
	メカニカルエンジニアリング
	プラントエンジニアリング
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	2
定格接続サイズ	1.5 mm²
1段
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A1 / B1
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 1.5 mm²
断面積AWG	26 ... 16 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1 mm² AI-S 1-8 TQフェルール（製品番号1200293）を使用することをお勧めします。
定格電流	17.5 A
最大負荷電流	17.5 A
定格電圧	500 V
定格電線断面積	1.5 mm²
1段直接接続可能な電線断面積
接続電線サイズ、単線	0.25 mm² ... 1.5 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 1 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲 (1)	-60 °C ... 85 °C
動作温度範囲 (2)	-40 °C ... 110 °C
Ex認証済みアクセサリ	3208142 D-PT 1,5/S
	3030721 ATP-ST 4
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
ブリッジのリスト	プラグインブリッジ / FBS 2-3,5 / 3213014
	プラグインブリッジ / FBS 3-3,5 / 3213027
	プラグインブリッジ / FBS 4-3,5 / 3213030
	プラグインブリッジ / FBS 5-3,5 / 3213043
	プラグインブリッジ / FBS 10-3,5 / 3213056
	プラグインブリッジ / FBS 20-3,5 / 3213069
ブリッジデータ	14.5 A (1.5 mm²)
Ex温度上昇	40 K (15 A / 1.5 mm²)
定格電圧	352 V
ブリッジでブリッジする場合	352 V
- 隣接していない端子台同士をブリッジする場合	220 V
- 隣接していない端子台をアース端子台からブリッジする場合	220 V
- 指定長のブリッジ	166 V
- 指定長にブリッジ、カバー付き	275 V
- 分離板で指定長のブリッジを行う場合	352 V
定格絶縁電圧	320 V
出力	(常時)
Exレベル概要
定格電流	15 A
接触抵抗	1.3 mΩ
Ex接続データ概要
定格接続サイズ	1.5 mm²
定格断面積 AWG	16
電線接続容量（単線）	0.14 mm² ... 1.5 mm²
電線接続容量 AWG	26 ... 16
電線接続容量（撚線）	0.14 mm² ... 1.5 mm²
電線接続容量 AWG	26 ... 16

幅	3.5 mm
終端板の幅	2.2 mm
高さ	45 mm
奥行き	30.5 mm
NS 35/7、5の奥行き	32 mm
NS 35/15の奥行き	39.5 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 1.5 mm²	0.18 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験荷重設定ポイント	1 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
試験結果	試験合格

経年劣化
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2018-05
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3208100
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2211
カタログのページ	ページ 39 (C-1-2019)
GTIN	4046356564410
1個あたりの重量（梱包を含む）	3.6 g
1個あたりの重量（梱包を含まない）	3.587 g
関税率	85369010
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14
使用グループ D
	600 V	5 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V			0.14 - 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14
使用グループ D
	600 V	5 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		0.14 - 1.5

Environmental product compliance

互換性のある製品

アクセサリ

特長

分岐、テスト用の電線を2本接続可能なプラグ機能付き

コンパクトな設計と前面接続により限られたスペースでも配線が可能

プッシュイン式端子台にはCLIPLINE completeシステムの機能と棒端子付き撚線や単線を工具なしで簡単に接続可能

鉄道、輸送機器などの振動、衝撃に対する試験実施済み

ECLASS-11.0	27141120
ECLASS-13.0	27250101

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PT 1,5/S - 接続式端子台

3208100

製品の詳細

ECLASS

ETIM

UNSPSC

CSA

IECEE CBスキーム

cULus認証済み

LR

NK

BV

VDE認証図面

ABS

DNV

EAC Ex

IECEx

ATEX

CCC

EAC Ex

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PT 1,5/S - 接続式端子台 3208100

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

FBS 2-3,5 - プラグインブリッジ 3213014

FBS 3-3,5 - プラグインブリッジ 3213027

FBS 4-3,5 - プラグインブリッジ 3213030

FBS 5-3,5 - プラグインブリッジ 3213043

FBS 10-3,5 - プラグインブリッジ 3213056

FBS 20-3,5 - プラグインブリッジ 3213069

FBS 2-3,5 BU - プラグインブリッジ 3213086

FBS 3-3,5 BU - プラグインブリッジ 3213099

FBS 4-3,5 BU - プラグインブリッジ 3213109

FBS 5-3,5 BU - プラグインブリッジ 3213112

FBS 10-3,5 BU - プラグインブリッジ 3213125

FBS 20-3,5 BU - プラグインブリッジ 3213138

FBS 2-3,5 GY - プラグインブリッジ 3213153

FBS 3-3,5 GY - プラグインブリッジ 3213167

FBS 4-3,5 GY - プラグインブリッジ 3213180

FBS 5-3,5 GY - プラグインブリッジ 3213183

FBS 10-3,5 GY - プラグインブリッジ 3213196

FBS 20-3,5 GY - プラグインブリッジ 3213206

RB ST (2,5/4)-1,5/S - 段違いブリッジ 3214356

RB ST 16-1,5/S - 段違いブリッジ 3213254

RB ST 10-1,5/S - 段違いブリッジ 3213252

RB ST 6-1,5/S - 段違いブリッジ 3213250

FBS 50-3,5 - プラグインブリッジ 3000706

FBS 50-3,5 BU - プラグインブリッジ 3000708

FBS 50-3,5 GY - プラグインブリッジ 3000707

GBS-ZB/26X6 - 端子台マーキング用グループマーキング 0809298

ATP-ST 4 - 仕切り板 3030721

D-PT 1,5/S - 終端板 3208142

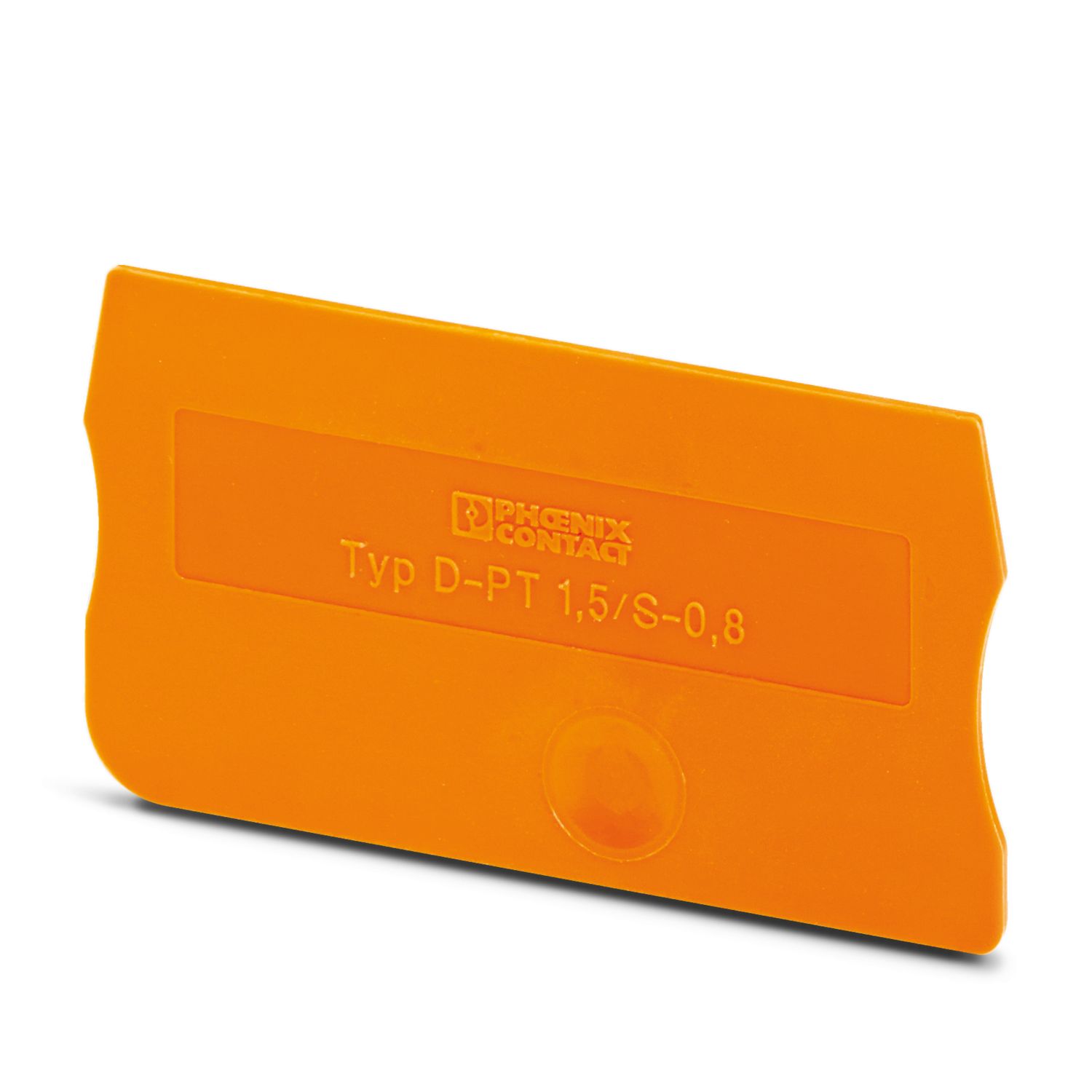

D-PT 1,5/S-0,8 OG - 終端板 1029569
