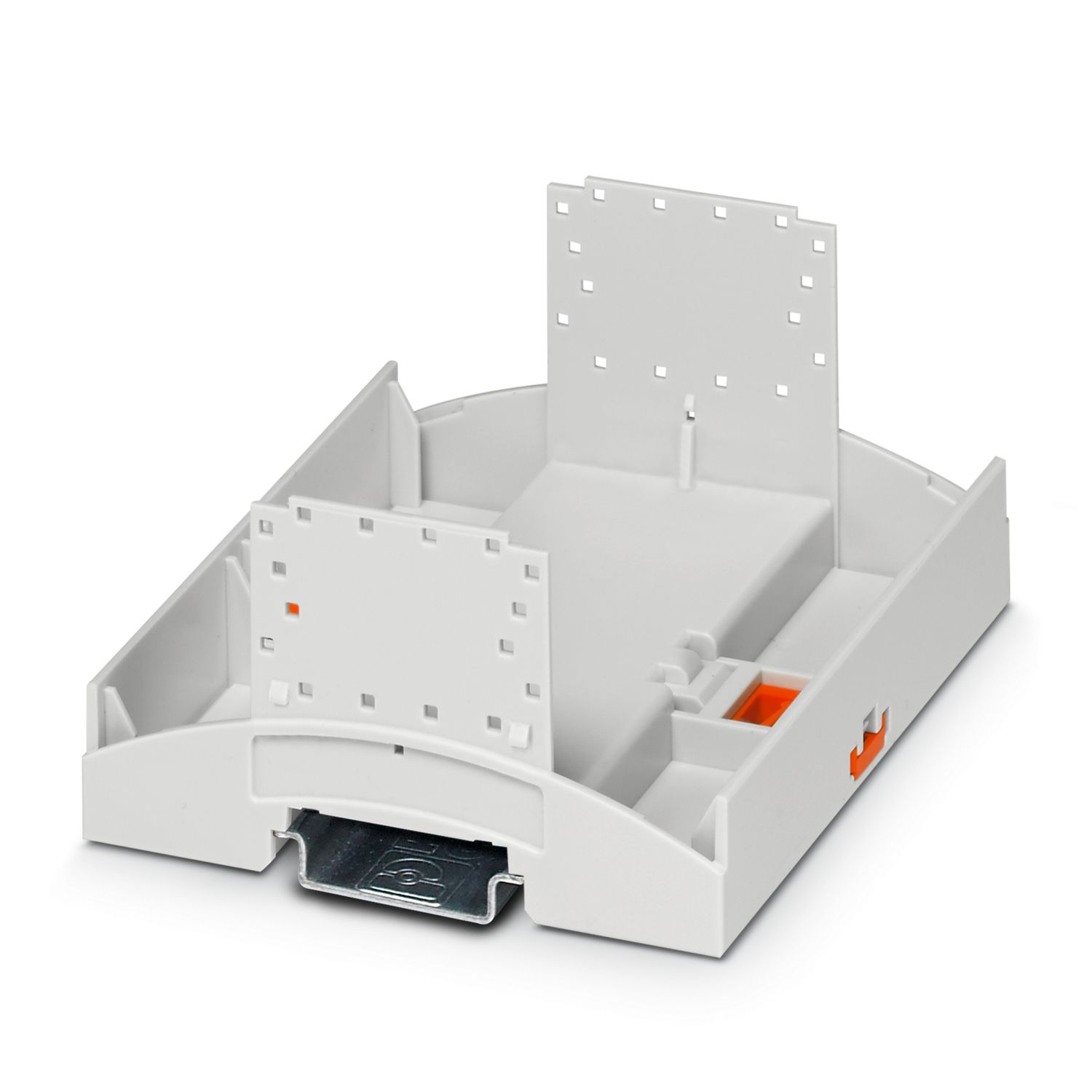

BC 53,6 UT HBUS KMGY/RD
-
Hus-underdel
1016021
Monteringsskinnehus for bruk i installasjonsfordelere i henhold til DIN 43880, Husunderdel med fotlås, bredde: 53,6 mm, høyde: 89,7 mm, dybde: 48,9 mm, farge: lysegrå (lignende RAL 7035), tverrforbindelse: T-konnektor (ekstra), poltall tverrforbinder: 16
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Monteringsinformasjon | Følg brukerinformasjonen i nedlastingsområdet. |
| Produkttype | Husunderdel |
| Hustype | Monteringsskinnehus for bruk i installasjonsfordelere i henhold til DIN 43880 |
| Husserie | BC |
| Produktserie | BC 53,6.. |
| Maks. poltall | 0) |
| Utførelse | Husunderdel med fotlås |
| Lufteåpning tilgjengelig | nei |
| Målskisse |
|
| Bredde | 53,6 mm |
| Høyde | 89,7 mm |
| Dybde | 48,9 mm |
| Delingsenhet | 3 TE |
| Kretskortdesign | |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Farge (Hus) | lysegrå (RAL 7035) |
| Brennbarhetsklasse iht. UL 94 | V0 |
| CTI iht. IEC 60112 | < 400 |
| Husmateriale | PC |
| Overflatetilstand | ubehandlet |
| Vibrasjonstest | |
| Testspesifikasjon | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Akselerasjon | 2g (58,1 Hz ... 150 Hz) |
| Testvarighet pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Glødetrådtest | |
| Testspesifikasjon | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Virketid | 30 s |
| Mekanisk fasthet / falltønne | |
| Testspesifikasjon | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhøyde | 50 cm |
| Frekvens | 50 |
| Støt | |
| Testspesifikasjon | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Slagform | Halvsinus |
| Akselerasjon | 15g |
| Slagvarighet | 11 ms |
| Antall slag pr. retning | 3 |
| Testretninger | X-, Y- og Z-akse (pos. og neg.) |
| Kontroll mht. stoffer som påvirker lakkeringsprosessen negativt | |
| Testspesifikasjon | VDMA 24364:2018-05 |
| Resultat | Test bestått |
| Beskyttelsesgrad (IP-kode) | |
| Testspesifikasjon | DIN EN 60529 (VDE 0470-1):2014-09 |
| Resultat beskyttelsesgrad IP-kode | IP20 |
| Miljøforhold | |
| Maks. IP-kode som skal oppnås | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (avhengig av effekttap) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Relativ luftfuktighet (lagring/transport) | 95 % |
| Antall kretskortopptak | 9 |
| Type kretskortfeste | Feste |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Monteringstype | Skinnemontering/veggmontering |
| Forpakningstype | pakket i kartong |
| Type ny forpakning | Kartong |
Dine fordeler
Hus- og tilkoblingssystem som er tilpasset hverandre for raskere utvikling av utstyr
Individuell onlinekonfigurasjon for allsidige anvendelser innen bygningsautomatisering
Variasjon i tilkoblingsteknikkene
Kan monteres på monteringsskinnen eller på veggen
Etter ønske med bussplugg som kan skinnemonteres samt effektforbindersystem
Verktøyløs montering
Finnes i byggbredder fra 1 ... 9 delingsenheter (17,8 mm ... 161,6 mm)
I henhold til DIN EN 43880
