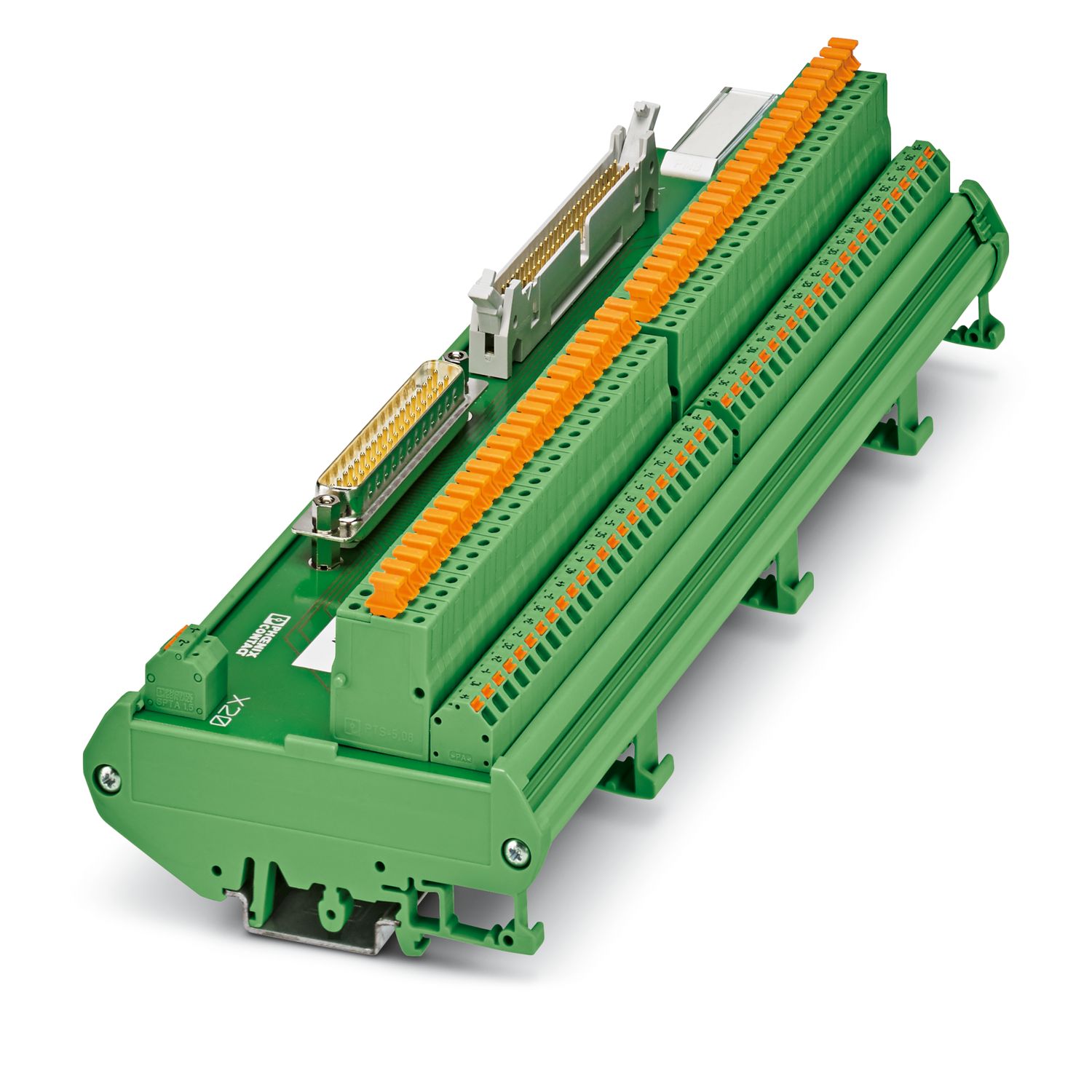

UM- D37SUB/M/HC3/AI/FMT
-
Overgangsmodul
2900188
16-kanals modul for Honeywell C300 moduler. På styresiden styres modulen 37-polet via D-SUB eller 50-polet via FLK. På feltsiden er det en fjærkrafttilkobling (1+, 1C, 1-,...16+, 16C, 16-) med knivskille. Modulbredde: 258,5 mm
Produktdetaljer
| Produkttype | Overgangsmodul |
| Antall kanaler | 16 |
| Driftsmodus | 100 % ED |
| Isolasjonsegenskaper: Luft- og krypavstander | |
| Isolering | Driftsisolasjon |
| Overspenningskategori | II |
| Forurensningsgrad | 2 |
| Driftsspenning (DC) | ≤ 30 V DC |
| Strøm (per gren) | ≤ 0,1 A |
| Luft- og krypavstander | |
| Merkeisolasjonsspenning | 50 V DC |
| Merkestøtspenning | 0,5 kV (1,2 / 50 μs) |
| Kontroller som støttes HONEYWELL Experion PKS C300/C-Series | |
| Passende I/O-kort | TAIX01 (non-redundant) |
| TAIX11 (redundant) | |
| Tilkobling 1 (styrenivå) | |
| Tilkobling iht. standard | IEC 60807-2 |
| Tilkoblingstype | D-SUB-stiftlist |
| Skrue | UNC 4-40 |
| Antall tilkoblinger | 1 |
| Poltall | 37 |
| Pluggsykluser | > 500 |
| Delingsmål | 2,77 mm |
| Tilkobling 2 (styrenivå) | |
| Tilkobling iht. standard | IEC 60603-13 |
| Tilkoblingstype | IDC/FLK-stiftlist |
| Antall tilkoblinger | 1 |
| Poltall | 50 |
| Pluggsykluser | > 50 |
| Delingsmål | 2,54 mm |
| Tilkobling 3 (feltnivå) | |
| Tilkoblingstype | Push-in-fjærtilkobling |
| Avisoleringslengde | 10 mm |
| Poltall | 5 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Endehylse uten kunststoffkrage) | |
| 0,25 mm² ... 1,5 mm² (Endehylse med kunststoffkrage) | |
| Ledertverrsnitt AWG | 24 ... 16 |
| Delingsmål | 5,08 mm |
| Tilkobling 4 (feltnivå) | |
| Tilkoblingstype | Kretskortklemme |
| Byggeform | Print-skilleplugg |
| Poltall | 48 |
| Delingsmål | 5,08 mm |
| Tilkobling 4 (forsyning) | |
| Tilkoblingstype | Innstikkstilkobling |
| Avisoleringslengde | 8 mm |
| Poltall | 2 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Statusindikator tilgjengelig | nei |
| Artikkeldimensjoner | |
| Bredde | 258,3 mm |
| Høyde | 89,6 mm |
| Dybde | 65,6 mm |
| Miljøforhold | |
| Beskyttelsesgrad (Modul) | IP00 |
| Beskyttelsesgrad (Monteringssted) | ≥ IP54 |
| Omgivelsestemperatur (drift) | -20 °C ... 50 °C |
| Omgivelsestemperatur (lagring/transport) | -20 °C ... 70 °C |
| Høydenivå | ≤ 2000 m |
| UKCA | |
| Sertifikat | UKCA-samsvar |
| Luft- og krypavstander | |
| Standarder/bestemmelser | EN IEC 60664-1 |
| Monteringstype | Skinnemontering |
| Innbygning | vilkårlig |
| Merknad til drift | Spesifikasjonene i installeringsdirektivet (se Nedlastinger) må overholdes for å sikre forskriftsmessig bruk. Ved bruk med tredjepartsprodukter må også spesifikasjonene, sikkerhetsinstruksene og advarslene fra de enkelte tredjepartsprodusentene følges. |
| Artikkelnummer | 2900188 |
| Pakkestørrelse | 1 Stk. |
| Minimum bestillingsmengde | 1 Stk. |
| Merknad | Ordrerelatert fremstilling (ingen retur) |
| Rabattgruppe | 31BDK |
| Produktnøkkel | DK218H |
| GTIN | 4046356495974 |
| Vekt pr. stk. (inkl. forpakning) | 492 g |
| Vekt pr. stk. (ekskl. forpakning) | 460,8 g |
| Tolltariffnummer | 85369010 |
| Opprinnelsesland | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Oppfyller kravene iht. RoHS-direktivet | Ja (Ingen unntak) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ingen farlige stoffer over grenseverdiene
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | Ingen stoff med en masseandel på over 0,1 % |
