FLKM-D25 SUB/B/KDS3-MT/TU810/P
-
Overgangsmodul
2304539

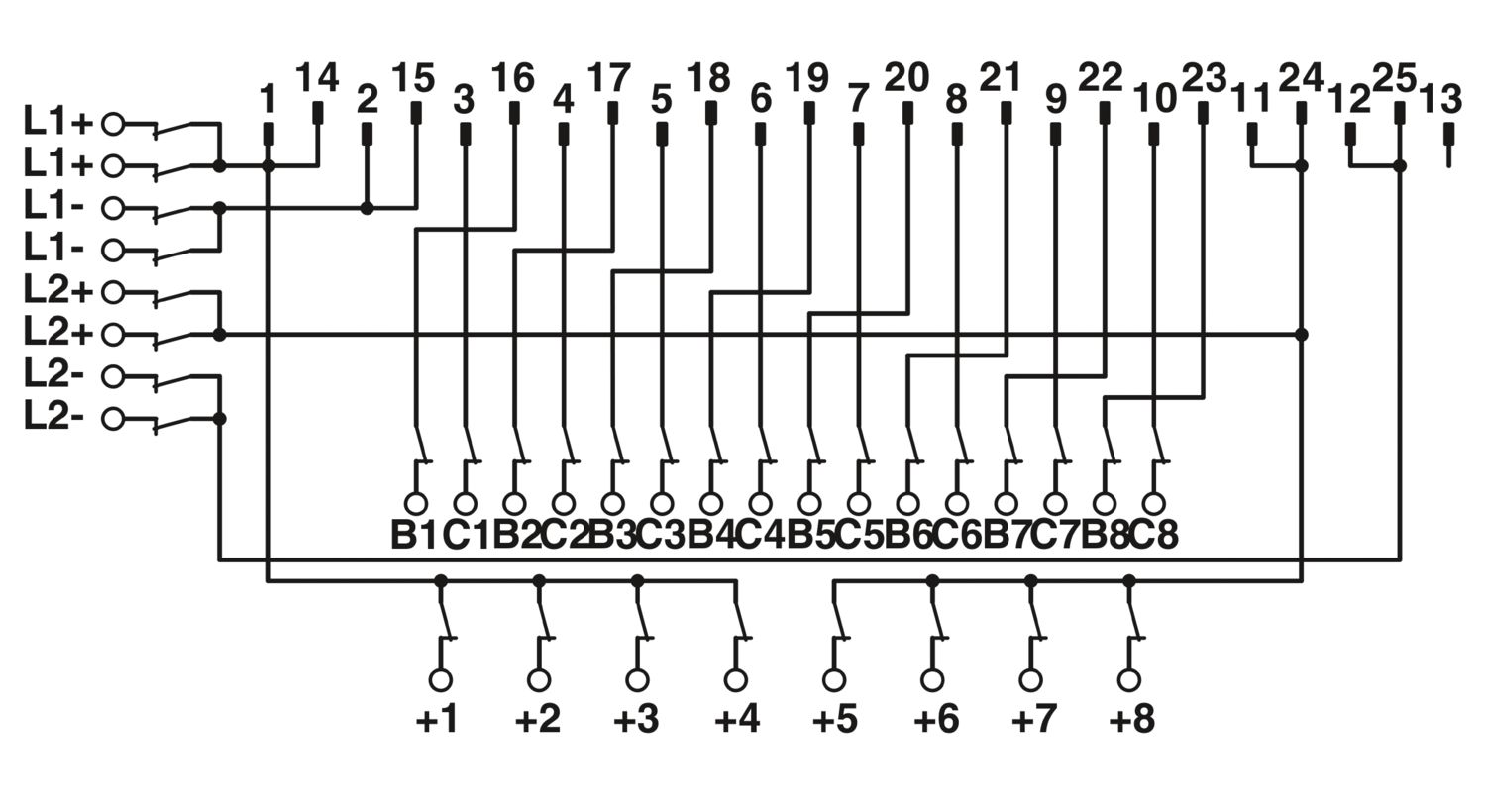

VARIOFACE-modul for ABB S800 I/O, med knivskillerekkeklemmer og spesifikk merking (+1, B1, C1, +2, B2, C2, ... +8, B8, C8)
Produktdetaljer
| Produkttype | Overgangsmodul |
| Poltall | 25 |
| Antall kanaler | 2 |
| 4 | |
| 8 | |
| 16 | |
| Isolasjonsegenskaper: Luft- og krypavstander | |
| Isolering | Driftsisolasjon |
| Overspenningskategori | II |
| Forurensningsgrad | 2 |
| Driftsspenning (AC) | ≤ 30 V AC |
| Driftsspenning (DC) | ≤ 60 V DC |
| Strøm (per gren) | ≤ 2 A |
| Strøm (L1-, L2-) | ≤ 4 A |
| Strøm (L1+, L2+) | ≤ 8 A |
| Strøm (Pin 1, 14, 2, 15, 11, 24, 12, 25) | ≤ 4 A |
| Luft- og krypavstander | |
| Merkeisolasjonsspenning | 63 V |
| Merkestøtspenning | 0,6 kV (1,2 / 50 μs) |
| Kontroller som støttes ABB S800 I/O | |
| Passende I/O-kort | DI810 |
| DI811 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO814 | |
| DO818 | |
| AI810 | |
| AI815 | |
| AI845 | |
| Tilkobling 1 (styrenivå) | |
| Tilkobling iht. standard | IEC 60807-2 |
| Tilkoblingstype | D-SUB-bøssinglist |
| Skrue | UNC 4-40 |
| Antall tilkoblinger | 1 |
| Poltall | 25 |
| Pluggsykluser | > 500 |
| Delingsmål | 2,77 mm |
| Tilkobling 2 (feltnivå) | |
| Tilkoblingstype | Skrutilkobling med skillekniv |
| Avisoleringslengde | 8 mm |
| Skrue | M3 |
| Poltall | 32 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 4 mm² |
| Ledertverrsnitt entrådet (to ledere med samme tverrsnitt) | 0,2 mm² ... 1 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 4 mm² |
| 0,25 mm² ... 2,5 mm² (Endehylse uten kunststoffkrage) | |
| 0,25 mm² ... 1,5 mm² (Endehylse med kunststoffkrage) | |
| Ledertverrsnitt, flertrådet (to ledere med samme tverrsnitt) | 0,2 mm² ... 1 mm² |
| 0,25 mm² ... 0,75 mm² (Endehylse uten kunststoffkrage) | |
| 0,5 mm² ... 1 mm² (TWIN-endehylse med kunststoffkrage) | |
| Ledertverrsnitt AWG | 24 ... 12 |
| Tiltrekkingsmoment | 0,5 Nm ... 0,6 Nm |
| Delingsmål | 5,08 mm |
| Tilkobling 3 (feltnivå) | |
| Tilkoblingstype | Testbøssing |
| Poltall | 24 |
| Statusindikator | nei |
| Statusindikator tilgjengelig | nei |
| Artikkeldimensjoner | |
| Bredde | 126 mm |
| Høyde | 89,6 mm |
| Dybde | 60,01 mm |
| Farge | grå (RAL 7042) |
| Isolasjonsmaterial hus | PVC |
| Miljøforhold | |
| Beskyttelsesgrad (Modul) | IP00 |
| Beskyttelsesgrad (Monteringssted) | ≥ IP54 |
| Omgivelsestemperatur (drift) | -20 °C ... 50 °C |
| Omgivelsestemperatur (lagring/transport) | -20 °C ... 70 °C |
| Høydenivå | ≤ 2000 m |
| UKCA | |
| Sertifikat | UKCA-samsvar |
| Luft- og krypavstander | |
| Standarder/bestemmelser | EN IEC 60664-1 |
| Monteringstype | Skinnemontering |
| Innbygning | vilkårlig |
| Merknad til drift | Spesifikasjonene i installeringsdirektivet (se Nedlastinger) må overholdes for å sikre forskriftsmessig bruk. Ved bruk med tredjepartsprodukter må også spesifikasjonene, sikkerhetsinstruksene og advarslene fra de enkelte tredjepartsprodusentene følges. |
| Artikkelnummer | 2304539 |
| Pakkestørrelse | 1 Stk. |
| Minimum bestillingsmengde | 1 Stk. |
| Rabattgruppe | 31BDK |
| Produktnøkkel | DK218L |
| Katalogside | Side 468 (C-5-2019) |
| GTIN | 4017918949129 |
| Vekt pr. stk. (inkl. forpakning) | 339 g |
| Vekt pr. stk. (ekskl. forpakning) | 269,84 g |
| Tolltariffnummer | 85369010 |
| Opprinnelsesland | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Oppfyller kravene iht. RoHS-direktivet | Ja |
| unntak så sant de er kjente | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
| SCIP | 8e5ce6e7-9b43-4ade-a151-137370461a19 |
Dine fordeler
8 plussklemmer med knivskille (TU810/P)
8 minusklemmer med knivskille (TU810)
Pr. kanal én pluss- og minusklemme med knivskille (TU830)
