SAC-5P-M12MRB/900/...
-
Bussystemkabel
1430970

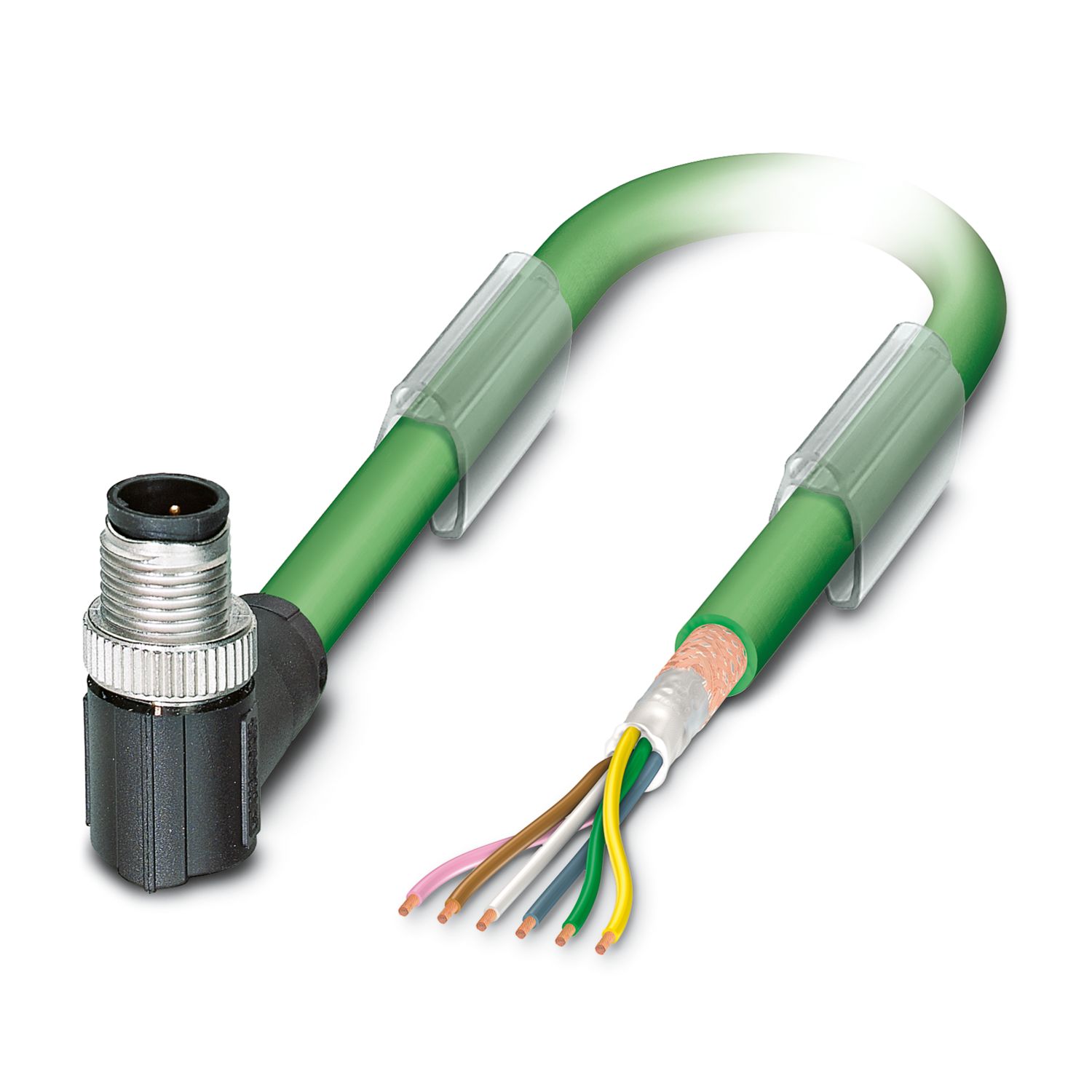

Bussystemkabel, INTERBUS (16 Mbit/s), 5-polet, PUR halogenfri, maigrønn RAL 6017, skjermet, Plugg vinklet M12, koding: B, på åpen ledningsende, kabellengde: Valgfri lengde (0,2 .. 40,0 m
Produktdetaljer
| Produkttype | Prefabrikkert datakabel |
| Anvendelse | Standard |
| Sensortype | INTERBUS |
| Poltall | 5 |
| Antall kabelutganger | 1 |
| Skjermet | ja |
| Koding | B |
| Isolasjonsegenskaper | |
| Overspenningskategori | II |
| Forurensningsgrad | 3 |
| Bussystem | INTERBUS |
| Signaltype/kategori | INTERBUS, 16 Mbit/s |
| Statusindikator | nei |
| Statusindikator tilgjengelig | nei |
| Isolasjonsmotstand | ≥ 100 MΩ |
| Nominell spenning UN | 48 V AC |
| 60 V DC | |
| Nominell strøm IN | 4 A |
| Overføringsmedium | Kobber |
| Overføringshastighet | 16 Mbit/s |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Materiale i grep | TPU, tungt brennbar, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflate | Ni/Au |
| Materiale kontaktholder | PA 6.6 |
| Materiale nippel | Presstøpt sink, forniklet |
| Tilkoblingstilordning | |
| Kontakt | Farge (signalbetegnelse) | Kontakt (opsjon) | 1 (Stikker) | YE (DO) |
| 2 (Stikker) | GN (DO) | |
| 3 (Stikker) | GY (DI) | |
| 4 (Stikker) | PK (DI) | |
| 5 (Stikker) | BN (GND) | |
| Tilkobling 1 | |
| Byggeform | Plugg vinklet M12 |
| Poltall | 5 |
| Kodetype | B (invers) |
| Tilkobling 2 | |
| Byggeform | åpen ledningsende |
| Ledningslengde | Valgfri lengde (0,2 .. 40,0 m |
| INTERBUS [900] | |
| Målskisse |
|
| Ledningsvekt | 70 kg/km |
| Poltall | 6 |
| Skjermet | ja |
| Ledningstype | INTERBUS [900] |
| Lederoppbygging | 3 x 2 x 0,22 mm² |
| Signalhastighet | 0,66 c |
| Lederoppbygning signalledning | 32x 0,10 mm |
| AWG signalkabel | 24 |
| Ledningstverrsnitt | 3x 2x 0,22 mm² |
| Ytterdiameter kabel | 8,00 mm |
| Yttermantel, material | PUR |
| Yttermantel, farge | maigrønn RAL 6017 |
| Materiale i leder | Blank Cu-tråd |
| Material lederisolasjon | PE |
| Enkeltleder, farge | grønn-gul, brun-hvit, grå-rosa |
| Parlederisolasjon | To ledere til par |
| Totallederisolasjon | 3 par mot kabelkjernen |
| Isolasjonsmotstand | ≥ 5 GΩ*km |
| Koblingsmotstand | < 250,00 mΩ/m (ved 30 MHz) |
| Sløyfemotstand | ≤ 159,80 Ω/km |
| Bølgemotstand | 120 Ω ±20 % (ved 64 kHz) |
| 100 Ω ±15 % (ved 1 MHz) | |
| Ledningskapasitet | ≤ 60 nF/km (ved 800 Hz) |
| Nominell spenning kabel | 250 V (Toppverdi, ikke for bruk med sterkstrøm) |
| Testspenning leder/skjerm | 1500 Veff |
| Testspenning leder/skjerm | 1000,00 Veff |
| Minimum bøyeradius, fast installering | 7,5 x D |
| Minimum bøyeradius, fleksibel installering | 15 x D |
| Minste bøyeradius, montert fast | 60 mm |
| Minste bøyeradius, montert bevegelig | 120 mm |
| Dynamisk belastbarhet (bøying) | Bøyesykluser maksimalt: 5000000, Bøyeradius: 120 mm, Kjøreavstand: 10 m, Kjørehastighet: 1,6 m/s, Akselerasjon: 3,2 m/s² |
| Nærkrysstaledemping (NEXT) | ≥ 61 dB (ved 772 kHz) |
| ≥ 59 dB (ved 1 MHz) | |
| ≥ 55 dB (ved 2 MHz) | |
| ≥ 50 dB (ved 4 MHz) | |
| ≥ 46 dB (ved 8 MHz) | |
| ≥ 44 dB (ved 10 MHz) | |
| ≥ 41 dB (ved 16 MHz) | |
| ≥ 40 dB (ved 20 MHz) | |
| Skjermdemping | ≤ 15 dB/km (ved 256 kHz) |
| ≤ 24 dB/km (ved 772 kHz) | |
| ≤ 27 dB/km (ved 1 MHz) | |
| ≤ 52 dB/km (ved 4 MHz) | |
| ≤ 84 dB/km (ved 10 MHz) | |
| ≤ 112 dB/km (ved 16 MHz) | |
| ≤ 119 dB/km (ved 20 MHz) | |
| Flammebestandighet | iht. VDE 0472 del 4, testmetode B |
| iht IEC 60332-1 | |
| Omgivelsestemperatur (drift) | -40 °C ... 80 °C (Kabel, fast installasjon) |
| -30 °C ... 70 °C (Kabel, bevegelig installasjon) | |
| Miljøforhold | |
| Beskyttelsesgrad | IP65 |
| IP67 | |
| Omgivelsestemperatur (drift) (Plugg/bøssing) | -25 °C ... 90 °C (Stikker/bøssing) |
