DC-B 6-SET-HD-M25-M-7X4-UT
-
Pluggforbindersett
1602229

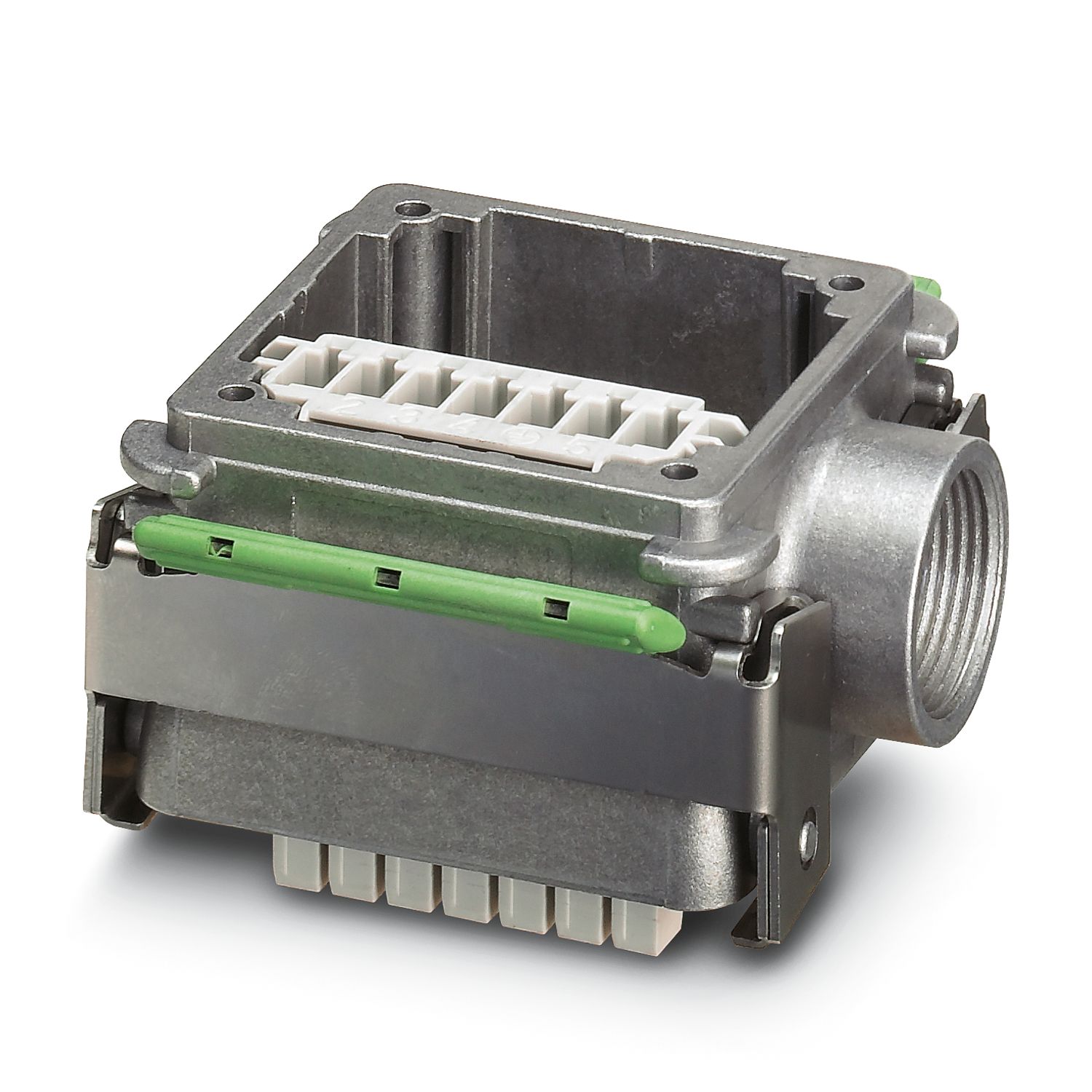

DUPLICON, aluminium-stabelpluggsett med et stabelhus med M25-kabelnippelgjenge (uten kabelnippel) og en kontaktinnsats 6 x 4 mm2 + PE, 400/690 V, 25 A, skrutilkobling, byggform B6, beskyttelsesgrad IP67
Produktdetaljer
| Produkttype | Pluggforbindersett |
| Hustype | Stabelpluggsett |
| Byggform | DC-B6 |
| Poltall | 6 |
| Antall kabelutganger | 1 |
| Type forskruning | med M25-gjenge |
| Pakning tilgjengelig | ja |
| Kabelutgang | på siden |
| Pg-nippel | uten |
| Isolasjonsegenskaper | |
| Overspenningskategori | III |
| Forurensningsgrad | 3 |
| Belastningsstrøm maksimal | 32 A (L1 / L2 / L3) |
| Merkespenning (II/2) | 1000 V |
| Merkespenning (III/2) | 1000 V |
| Merkespenning (III/3) | 400 V (L-PE) |
| 690 V (L-L) | |
| 630 V | |
| Merkestøtspenning (II/2) | 6 kV |
| Merkestøtspenning (III/2) | 8 kV |
| Merkestøtspenning (III/3) | 6 kV |
| Merkestøtspenning | 6 kV |
| Merkestrøm | 25 A (ved 4 mm² ledertverrsnitt) |
| 25 A | |
| Gjennomgangsmotstand | 1,5 mΩ |
| Nominell strøm IN | 25 A |
| Tilkoblingstype | Skrutilkobling |
| Tilkoblingsteknikk | Skrutilkobling |
| Tilkoblingstverrsnitt | 0,2 mm² ... 4 mm² (6 mm² uten endehylse) |
| 0,2 mm² ... 4 mm² (6 mm² uten endehylse) | |
| Tilkoblingstverrsnitt AWG | 24 ... 12 (AWG 10 uten endehylse) |
| Tiltrekkingsmoment | 0,5 Nm ... 0,6 Nm |
| Enkeltledernes avisoleringslengde | 10 mm |

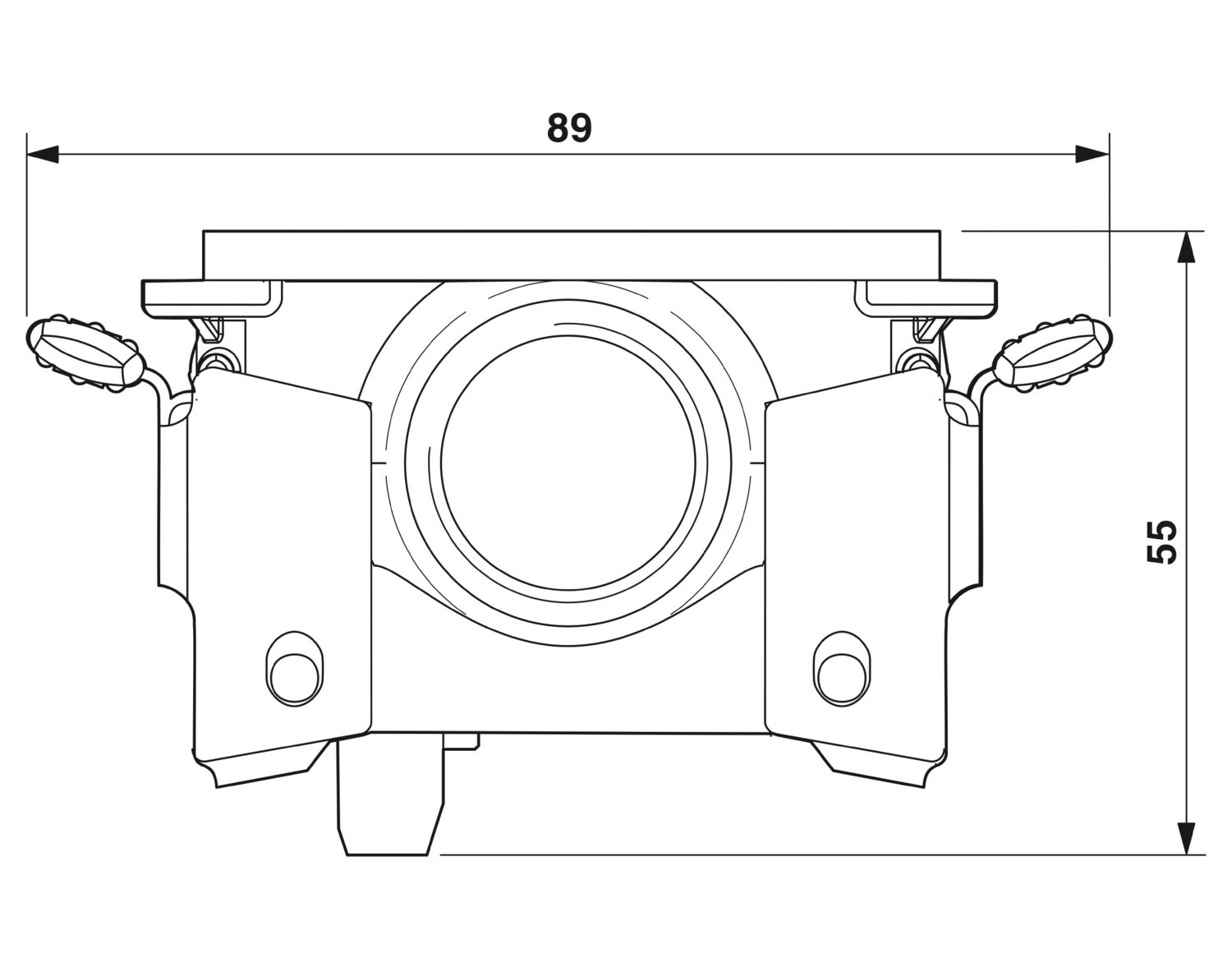

| Målskisse |
|
| Bredde | 75 mm |
| Høyde | 55 mm |
| Lengde | 89 mm |
| Farge | perlegrå |
| Material Hus | Trykkstøpt aluminium |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Material tetning | NBR |
| Husmateriale | Trykkstøpt aluminium |
| Materiale kontakt | Kobberlegering |
| Materiale kontaktoverflate | Ag |
| Materiale kontaktholder | PA |
| Material låsebøyle | rustfritt stål |
| Enkeltledernes avisoleringslengde | 10 mm |
| Mekaniske spesifikasjoner | |
| Type forskruning | med M25-gjenge |
| Låsetype | Bøyle |
| Pluggsykluser | ≥ 100 |
| Miljøforhold | |
| Beskyttelsesgrad | IP65 |
| IP66 | |
| IP67 | |
| IP65/IP66/IP67 | |
| Slagfasthet | IK08 |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C |
| Monteringstype | Skrumontasje |
