NBC-MSD/22,6-939/MSD SCO SI
-
Nettverkskabel
1425180

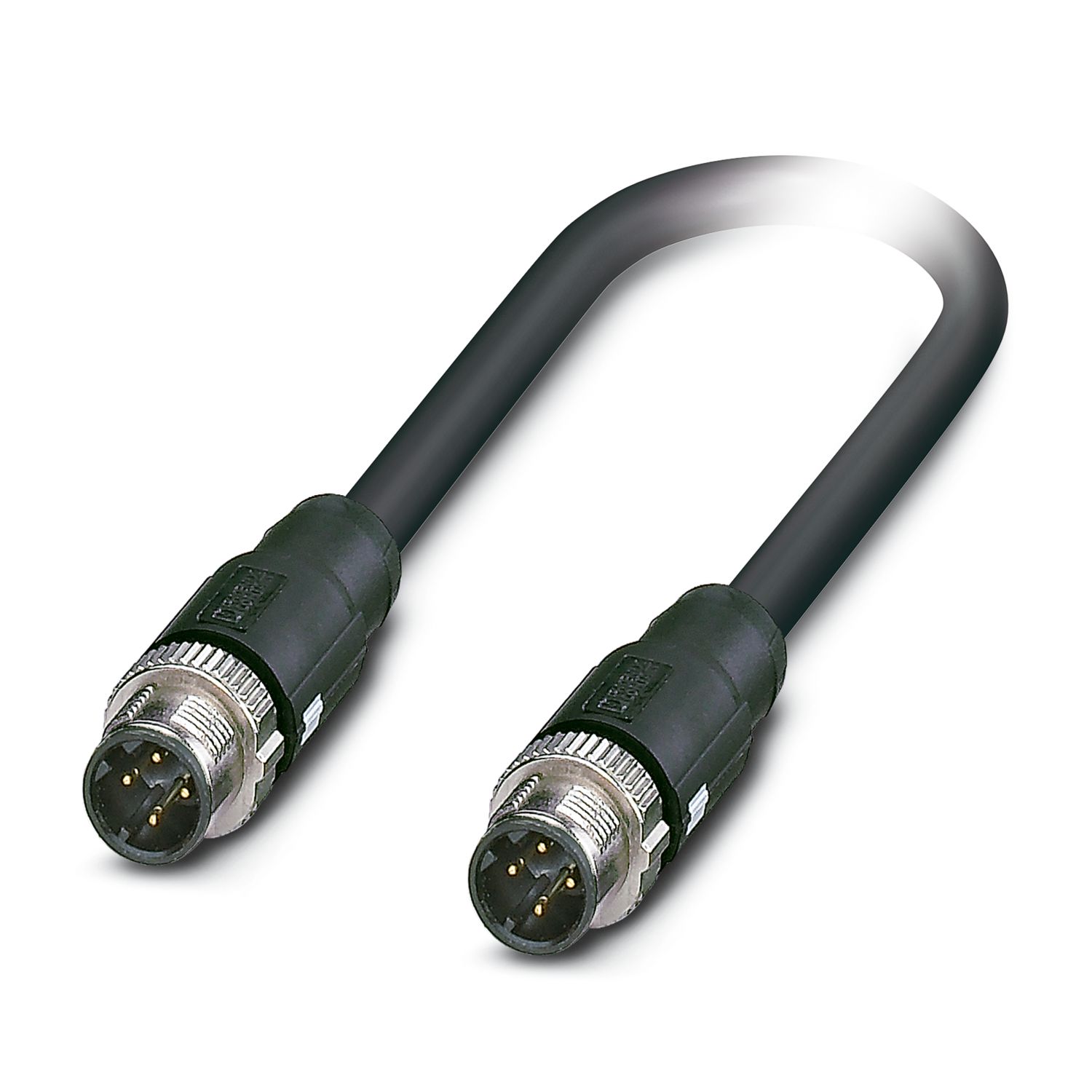

Nettverkskabel, PROFINET CAT5 (100 Mbit/s), 4-polet, PE-X halogenfri, svart, skjermet, Plugg rett M12 SPEEDCON / IP65, på Plugg rett M12 SPEEDCON / IP65, kabellengde: 22,6 m, Artikkel testet etter kundespesifikasjoner/jernbaneapplikasjon
Produktdetaljer
| Generelt | Kabelen testes 100 % elektrisk med hensyn til gjennomgang. |
| Produkttype | Prefabrikkert datakabel |
| Sensortype | PROFINET |
| Poltall | 4 |
| Antall kabelutganger | 1 |
| Skjermet | ja |
| Koding | D |
| Isolasjonsegenskaper | |
| Overspenningskategori | II |
| Forurensningsgrad | 3 |
| Bussystem | PROFINET |
| Signaltype/kategori | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| Statusindikator | nei |
| Statusindikator tilgjengelig | nei |
| Nominell spenning UN | 48 V AC |
| 60 V DC | |
| Nominell strøm IN | 4 A |
| Overføringsmedium | Kobber |
| Overføringsegenskaper (kategori) | CAT5 (IEC 11801:2002) |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Tilkobling 1 | |
| Byggeform | Plugg rett M12 SPEEDCON / IP65 |
| Poltall | 4 |
| Låsetype | SPEEDCON |
| Skjermet | ja |
| Farge gripedel | svart |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoverflate) | |
| PA (Kontaktholder) | |
| TPU, tungt antennelig, selvslukkende (Gripedel) | |
| Trykkstøpt sink, forniklet (Nippel) | |
| Beskyttelsesgrad | IP65 |
| Tilkobling 2 | |
| Byggeform | Plugg rett M12 SPEEDCON / IP65 |
| Låsetype | SPEEDCON |
| Beskyttelsesgrad | IP65 |
| Ledningslengde | 22,6 m |
| PROFINET BETAtrans® jernbaneanvendelse CAT5 [939] | |
| Målskisse |
|
| Ledningsvekt | 71 kg/km |
| Poltall | 4 |
| Skjermet | ja |
| Ledningstype | PROFINET BETAtrans® jernbaneanvendelse CAT5 [939] |

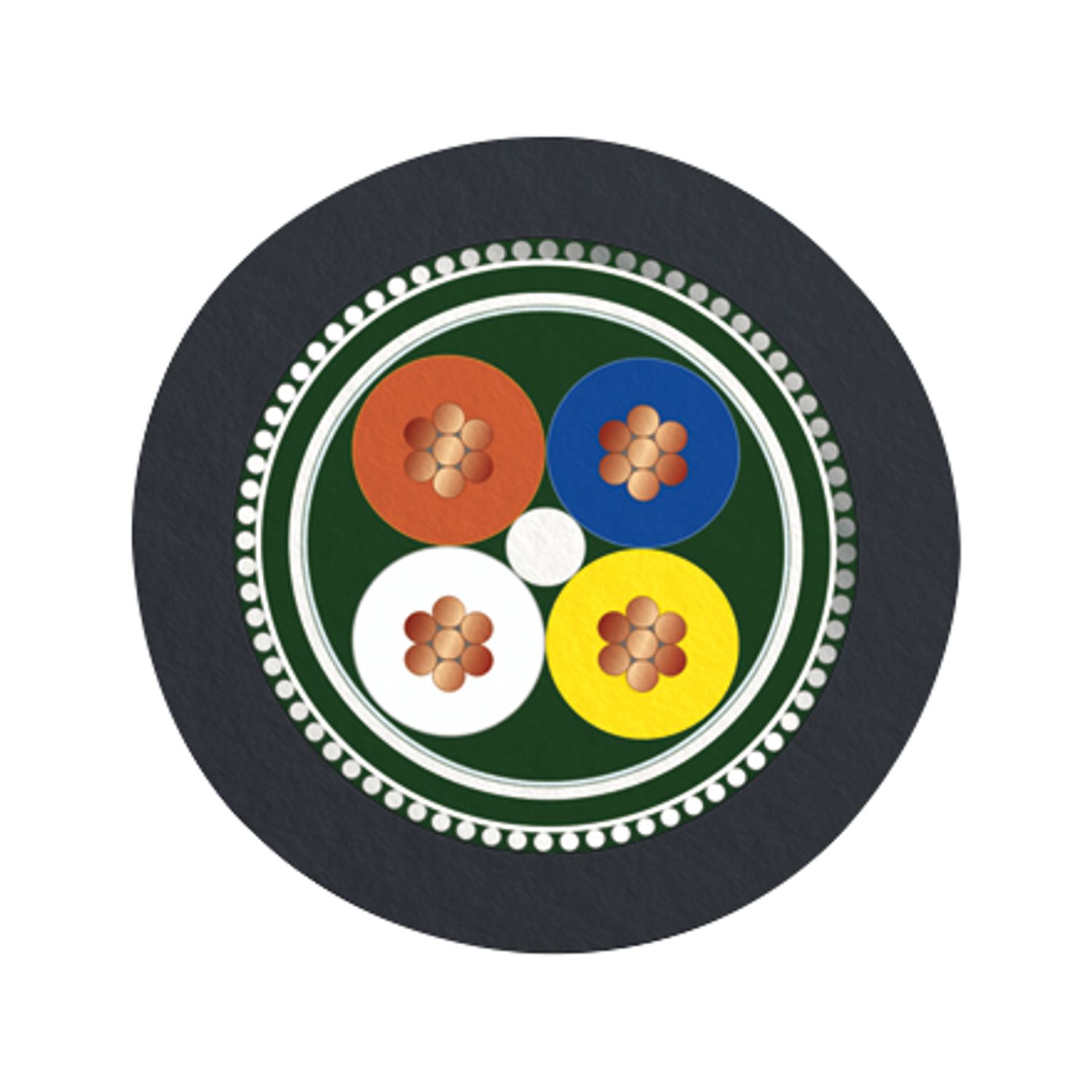

| Lederoppbygging | 1x4xAWG22/7, SF/TQ |
| Signal tur-returtid | 4,4 ns/m |
| Signalhastighet | 0,75 c |
| Lederoppbygning signalledning | 7x 0,25 mm |
| AWG signalkabel | 22 |
| Ledningstverrsnitt | 4x 0,34 mm² |
| Lederdiameter inkl. isolasjon | 1,4 mm ±0,1 mm |
| Ytterdiameter kabel | 6,60 mm ±0,2 mm |
| Yttermantel, material | PE-X |
| Yttermantel, farge | svart |
| Materiale i leder | Fortinnet Cu-tråd |
| Material lederisolasjon | Celle-PE |
| Enkeltleder, farge | hvit-blå, oransje-gul |
| Veggtykkelse yttermantel | 1,00 mm |
| Totallederisolasjon | Stjernefirer |
| maks. ledermotstand | ≤ 54,4 Ω/km |
| Isolasjonsmotstand | ≥ 5 GΩ*km |
| Koblingsmotstand | < 13,00 mΩ/m (f = 1 MHz) |
| < 8,00 mΩ/m (f = 10 MHz ... 100 MHz) | |
| Bølgemotstand | 100 Ω ±5 Ω (f = 100 MHz) |
| Ledningskapasitet | 44 nF/km (Leder-leder) |
| Ledningsimpedans | 100 Ω ±15 Ω (f = 0,5 MHz ... 3 MHz) |
| Nominell spenning kabel | 125 V |
| Testspenning leder/skjerm | 1000 V AC (50 Hz, 1 min.) |
| Testspenning leder/skjerm | 1000,00 V AC (50 Hz, 1 min.) |
| Minimum bøyeradius, fast installering | 5 x D |
| Minimum bøyeradius, fleksibel installering | 6 x D |
| Minste bøyeradius, montert fast | 33 mm |
| Minste bøyeradius, montert bevegelig | 40 mm |
| Strekkstyrke | ≤ 60 N (i korte perioder) |
| ≤ 15 N (permanent) | |
| Nærkrysstaledemping (NEXT) | 76 dB (ved 1 MHz) |
| 71 dB (ved 4 MHz) | |
| 64 dB (ved 10 MHz) | |
| 60 dB (ved 16 MHz) | |
| 56 dB (ved 31,25 MHz) | |
| 52 dB (ved 62,5 MHz) | |
| 48 dB (ved 100 MHz) | |
| 45 dB (ved 155 MHz) | |
| 42 dB (ved 200 MHz) | |
| Effektsummert nærkrysstaledemping (PSNEXT) | 73 dB (ved 1 MHz) |
| 68 dB (ved 4 MHz) | |
| 61 dB (ved 10 MHz) | |
| 57 dB (ved 16 MHz) | |
| 53 dB (ved 31,25 MHz) | |
| 49 dB (ved 62,5 MHz) | |
| 45 dB (ved 100 MHz) | |
| 42 dB (ved 155 MHz) | |
| 39 dB (ved 200 MHz) | |
| Returdemping (RL) | 25 dB (ved 1 MHz) |
| 25 dB (ved 4 MHz) | |
| 28 dB (ved 10 MHz) | |
| 28 dB (ved 16 MHz) | |
| 27 dB (ved 31,25 MHz) | |
| 26 dB (ved 62,5 MHz) | |
| 25 dB (ved 100 MHz) | |
| 25 dB (ved 155 MHz) | |
| 23 dB (ved 200 MHz) | |
| Skjermdemping | 1,5 dB (ved 1 MHz) |
| 3,3 dB (ved 4 MHz) | |
| 5,3 dB (ved 10 MHz) | |
| 6,9 dB (ved 16 MHz) | |
| 9,9 dB (ved 31,25 MHz) | |
| 14,5 dB (ved 62,5 MHz) | |
| 18,8 dB (ved 100 MHz) | |
| 23,6 dB (ved 155 MHz) | |
| 27,3 dB (ved 200 MHz) | |
| 60,00 dB (opptil 1000 MHz) | |
| Halogenfri | i henhold til EN 50267-2-1 |
| i henhold til EN 60684-2 | |
| Flammebestandighet | i henhold til EN 60332-1-2 |
| i henhold til EN 50266-2-5 | |
| i henhold til ISO 14572 5.21 (UN ECE-R 118.01) | |
| Røykgasstetthet | EN 61034-2 |
| Oljebestandighet | i henhold til EN 60684-2, 72 h ved 100 °C, IRM 902 |
| Brannbeskyttelse i skinnegående kjøretøyer | BS 6853 (Kabel intern Ia, Ib, II / kabel ekstern Ia, Ib, II) |
| DIN 5510-2 (Brannbeskyttelsestrinn 1, 2, 3, 4) | |
| EN 45545-2 (Farenivå HL1 - HL3) | |
| EN 50306-4 | |
| NF F16-101 (Klassifisering C / F1) | |
| NF F16-101 (Kabel intern A1, A2, B / kabel ekstern A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 | |
| UIC 564-2 (Klasse A) | |
| Annen bestandighet | drivstoffresistent (i henhold til EN 60684-2, 72 h ved 100 °C, IRM 903) |
| Tåler ozon (i henhold til EN 50306-4, 72 h ved 40 °C, metode B, volumkonsentrasjon 200 x 10-6) | |
| Omgivelsestemperatur (drift) | -40 °C ... 85 °C (Kabel, fast installasjon) |
| -25 °C ... 70 °C (Kabel, bevegelig installasjon) | |
| 160 °C (Kortslutning) | |
| Standardbetegnelse | M12-stikkforbinder |
| Standarder/forskrifter | IEC 61076-2-101 |
