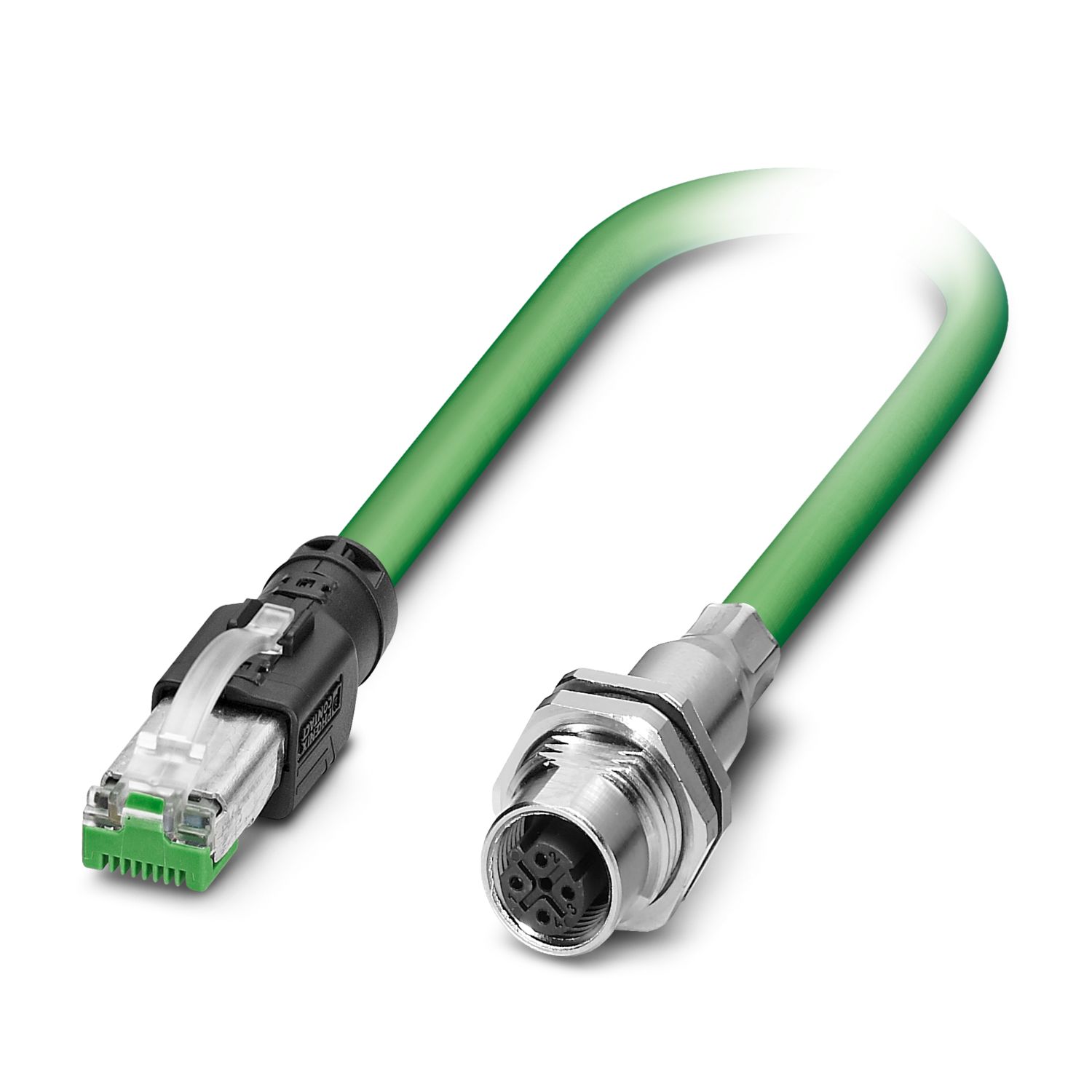

NBC-M12FSBPS/0,2-93B/R4AC
-
Nettverkskabel
1305832
Nettverkskabel, kabellengde: 0,2 m, poltall: 6, 100 Mbit/s, CAT5, kabelutgang: rett, Ethernet, 1x4xAWG22/7, SF/TQ, grønn RAL 6018
Produktdetaljer
| Produkttype | Rundpluggforbindere (på utstyrssiden) |
| Sensortype | Ethernet |
| Poltall | 6 |
| Skjermet | ja |
| Kabelutgang | rett |
| Overføringsmedium | Kobber |
| Overføringshastighet | 100 Mbit/s |
| Overføringsegenskaper (kategori) | CAT5 (IEC 11801:2002) |
| Tilkobling 1 | |
| Byggeform | Monteringsbøssing rett M12 |
| Kodetype | D |
| Beskyttelsesgrad | IP20 |
| Tilkobling 2 | |
| Byggeform | Plugg rett RJ45 |
| Beskyttelsesgrad | IP20 |
| Ledningslengde | 0,20 m |
| PROFINET PVC flertrådet CAT5 [93B] | |
| Målskisse |
|
| Ledningsvekt | 67 kg/km |
| UL AWM Style | 21694 |
| Poltall | 4 |
| Skjermet | ja |
| Ledningstype | PROFINET PVC flertrådet CAT5 [93B] |
| Lederoppbygging | 1x4xAWG22/7, SF/TQ |
| Signal tur-returtid | 5,3 ns/m |
| Signalhastighet | 0,66 c |
| Lederoppbygning signalledning | 7x 0,25 mm |
| AWG signalkabel | 22 |
| Ledningstverrsnitt | 4x 0,34 mm² |
| Lederdiameter inkl. isolasjon | 1,55 mm |
| Ytterdiameter kabel | 6,50 mm ±0,2 mm |
| Yttermantel, material | PVC |
| Yttermantel, farge | grønn RAL 6018 |
| Materiale i leder | Fortinnet Cu-tråd |
| Material lederisolasjon | PE |
| Enkeltleder, farge | hvit, gul, blå, oransje |
| Veggtykkelse yttermantel | ca. 0,90 mm |
| Totallederisolasjon | Stjernefirer |
| Optisk skjermbelegg | 85 % |
| Isolasjonsmotstand | ≥ 500 MΩ*km |
| Koblingsmotstand | ≤ 20,00 mΩ/m (ved 10 MHz) |
| Sløyfemotstand | ≤ 120,00 Ω/km |
| Bølgemotstand | 100 Ω ±15 Ω (ved 100 MHz) |
| Nominell spenning kabel | 600 V |
| Testspenning leder/skjerm | 2000 V (50 Hz, 1 min.) |
| Testspenning leder/skjerm | 2000,00 V (50 Hz, 1 min.) |
| Minimum bøyeradius, fast installering | 3 x D |
| Minimum bøyeradius, fleksibel installering | 7 x D |
| Minste bøyeradius, montert fast | 20 mm |
| Minste bøyeradius, montert bevegelig | 46 mm |
| Nærkrysstaledemping (NEXT) | 80 dB (ved 1 MHz) |
| 76 dB (ved 4 MHz) | |
| 70 dB (ved 10 MHz) | |
| 65 dB (ved 16 MHz) | |
| 63 dB (ved 20 MHz) | |
| 60 dB (ved 31,25 MHz) | |
| 55 dB (ved 62,5 MHz) | |
| 50 dB (ved 100 MHz) | |
| Skjermdemping | 2,1 dB (ved 1 MHz) |
| 4 dB (ved 4 MHz) | |
| 6,3 dB (ved 10 MHz) | |
| 8 dB (ved 16 MHz) | |
| 9 dB (ved 20 MHz) | |
| 11,4 dB (ved 31,25 MHz) | |
| 16,5 dB (ved 62,5 MHz) | |
| 21,3 dB (ved 100 MHz) | |
| Flammebestandighet | iht. UL 1685 (CSA FT 4) |
| Oljebestandighet | Oljefast til en viss grad |
| Annen bestandighet | UV-bestandig (i henhold til UL 1581, kapittel 1200) |
| Omgivelsestemperatur (drift) | -40 °C ... 70 °C (Kabel, fast installasjon) |
| -40 °C ... 70 °C (Kabel, bevegelig installasjon) | |
| Omgivelsestemperatur (installering) | -20 °C ... 60 °C |
Kompatible produkter
Dine fordeler
Perfekt for industrielle applikasjoner
Kompakt vinkling
Perfekt for bruk i kontorer, bygninger og beskyttede industriapplikasjoner (f. eks. i automasjonskap)
