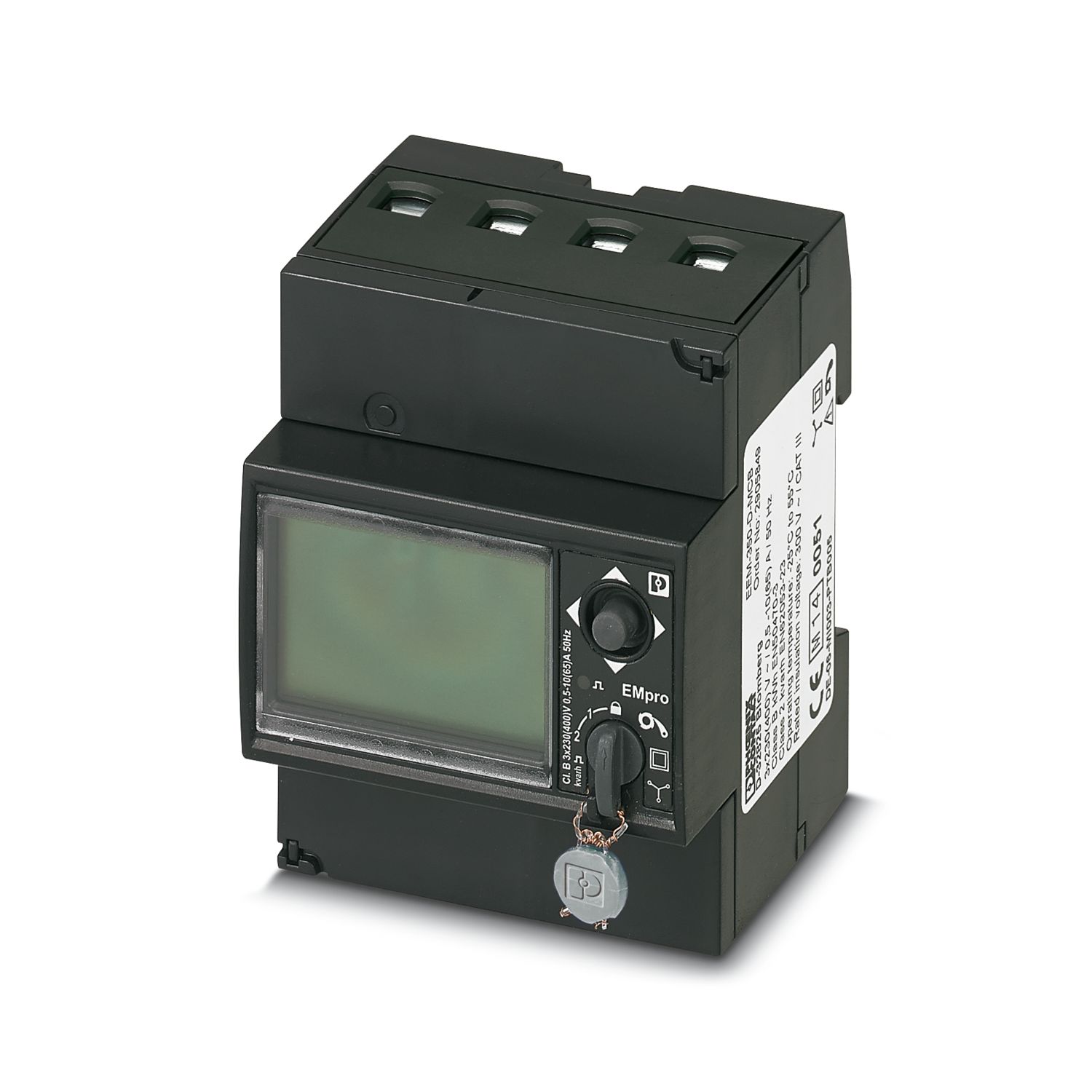

EEM-350-D-MCB
-
Måler
2905849
Trefase-energimåleutstyr for måling av realeffekt i nett opptil 460 V / 65 A, med tre digitale innganger og RS-485-grensesnitt, sertifisert i henhold MID-direktiv
Produktdetaljer
| Produkttype | Energimåleutstyr |
| Isolasjonsegenskaper | |
| Overspenningskategori | III |
| Forurensningsgrad | 2 |
| Merkeisolasjonsspenning | 300 V AC (EN 61010-1) |
| Testspenning | 4 kV AC (50 Hz, 1 min.) |
| Nettype | 3-faset (4-leder) |
| Forsyning | |
| Forsyningsspenningsområde | Målespenningsforsyning |
| Effektopptak | ≤ 12 VA (2 W) |
| Generelt | |
| Måleprinsipp | Måling av sann-effektivverdi |
| Målestørrelse | AC sinus (50 Hz/60 Hz) |
| Beskrivelse av inngang | Digital inngang |
| Antall | 3 |
| Inngangssignal spenning | 5 V DC ±5 % |
| Maks. styrestrøm | > 10 mA |
| Måle: Spenning | |
| Betegnelse inngang | Spenningsmåleinngang V1, V2, V3 |
| Inngangsspenningsområde | 196 V AC ... 460 V AC (Fase/fase) |
| 113 V AC ... 265 V AC (Fase/nøytralleder) | |
| Overspenningsbelastning | 460 V AC (permanent) |
| 480 V AC (500 ms) | |
| Nøyaktighet | 0,5 % (Fase/nøytralleder) |
| 1 % (Fase/fase) | |
| Måle: Strøm | |
| Betegnelse inngang | Strømmåleinngang I1, I2, I3 |
| Inngangsstrøm | 10 A (skalert nominell strøm) |
| 65 A (Imax) | |
| Overstrømbelastning | 1920 A (10 ms) |
| 200 A (500 ms) | |
| Nøyaktighet | 0,5 % |
| Måle: Effekt | |
| Nøyaktighet | 1 % (Aktiv effekt og tilsynelatende effekt) |
| Effektiv energi (EN 50470-3) | Klasse B |
| Effektiv energi (IEC 62053-21) | Klasse 1 |
| Reaktiv energi (IEC 62053-23) | Klasse 2 |
| Tilkoblingstype | Skrutilkobling |
| Merk | andre tilkoblinger |
| Ledertverrsnitt entrådet | 1,5 mm² |
| Ledertverrsnitt flertrådet | 1,5 mm² ... 1,5 mm² |
| Merk | Måletilkobling |
| Ledertverrsnitt entrådet | 2,5 mm² ... 16 mm² |
| Ledertverrsnitt flertrådet | 2,5 mm² ... 16 mm² |
| Tiltrekkingsmoment | 1,7 Nm ... 3 Nm |
| Data: Modbus RTU/JBUS | |
| Grensesnitt | RS-485 |
| Tilkoblingstype | Skruklemmer |
| Data: Nettverksgrensesnitt | |
| Kommunikasjonsprotokoll | Modbus RTU/JBUS |
| Kommunikasjonsstandard | RS-485 |
| Tilkoblingstype | Skruklemmer |
| Overføringshastighet område | 4,8 kb/s ... 9,6 kb/s |
| Adresseområde | 1 ... 247 |
| Paritet | ingen |
| Stoppbit | 1 |
| Bredde | 72 mm |
| Høyde | 90 mm |
| Dybde | 67 mm |
| Farge | svart (RAL 9005) |
| Miljøforhold | |
| Beskyttelsesgrad | IP50 (Frontside) |
| IP20 (Bakside) | |
| Omgivelsestemperatur (drift) | -25 °C ... 55 °C |
| Omgivelsestemperatur (lagring/transport) | -30 °C ... 70 °C |
| Maks. tillatt luftfuktighet (drift) | < 90 % |
| Tillatt luftfuktighet (lagring/transport) | 0 % ... 90 % |
| CE | |
| Sertifikat | CE-samsvar |
| MID | |
| Merking | Vedlegg V |
| Monteringstype | Skinnemontering |
| Innbygning | Monteringsskinne vannrett |
| Artikkelnummer | 2905849 |
| Pakkestørrelse | 1 Stk. |
| Minimum bestillingsmengde | 1 Stk. |
| Merknad | Ordrerelatert fremstilling (ingen retur) |
| Rabattgruppe | 31BCK |
| Produktnøkkel | CMMC11 |
| GTIN | 4055626000855 |
| Vekt pr. stk. (inkl. forpakning) | 411,9 g |
| Vekt pr. stk. (ekskl. forpakning) | 398,4 g |
| Tolltariffnummer | 90303370 |
| Opprinnelsesland | IT |
ETIM
| ETIM 8.0 | EC002301 |
UNSPSC
| UNSPSC 21.0 | 41113600 |
| EU RoHS | |
| Oppfyller kravene iht. RoHS-direktivet | Ja (Ingen unntak) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ingen farlige stoffer over grenseverdiene
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | Ingen stoff med en masseandel på over 0,1 % |
