Modulen er designet for bruk innenfor en Axioline F-stasjon. Den brukes til å registrere og sende ut digitale signaler. Inngangenes filtertider kan stilles inn for å øke støyimmuniteten. Filtertider på 100 μs gjør det mulig for brukeren å omsette en målefunksjon med en inngangsfrekvens på maks. 5k Hz. Utgangene er beskyttet mot kortslutning og overlast.

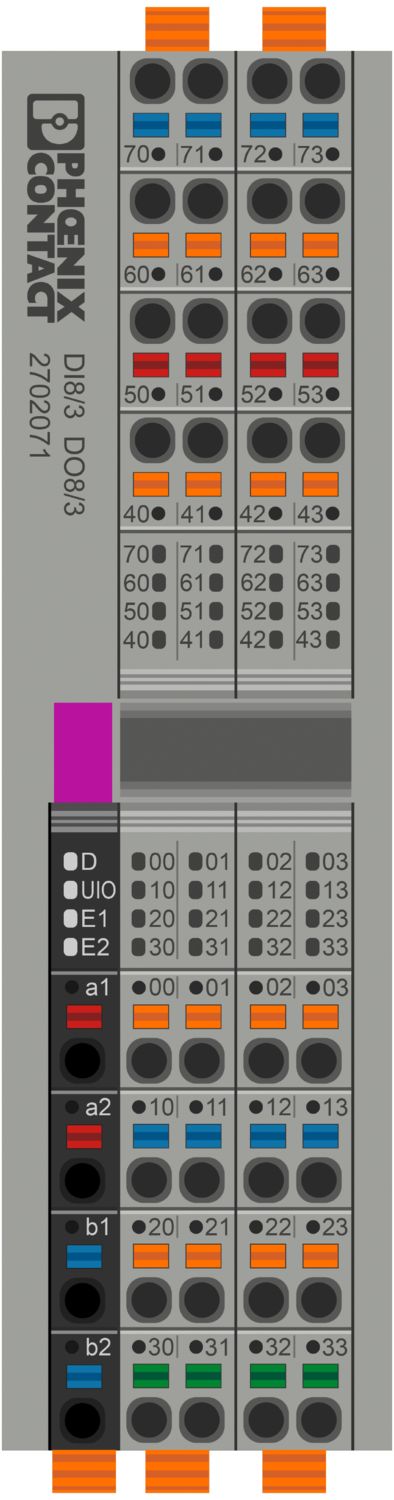

AXL F DI8/3 DO8/3 2H
-
Digitalmodul
2702071
Axioline F, Digitalinn-/-utgangsmodul, Digitale innganger: 8, 24 V DC, tilkoblingsteknikk: 3-leder, Digitale utganger: 8, 24 V DC, 500 mA, tilkoblingsteknikk: 3-leder, overføringshastighet i lokalbussen: 100 MBit/s, beskyttelsesgrad: IP20, inkludert bussokkelmodul og Axioline F plugger
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Målskisse |
|
| Bredde | 35 mm |
| Høyde | 129,9 mm |
| Dybde | 54 mm |
| Merknader til målangivelser | Dybden gjelder ved bruk av monteringsskinne TH 35-7.5 (iht. EN 60715). |
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Axioline F local bus | |
| Antall grensesnitt | 2 |
| Tilkoblingstype | Bussokkelmodul |
| Overføringshastighet | 100 MBit/s |
| Modul | |
| ID-kode (hex) | none |
| Inngangsadresseområde | 1 Byte |
| Utgangsadresseområde | 1 Byte |
| Behov for parameterdata | 3 Byte |
| Behov for konfigurasjonsdata | 7 Byte |
| Digital: | |
| Betegnelse inngang | Digitale innganger |
| Beskrivelse av inngang | EN 61131-2 type 1 og 3 |
| Antall innganger | 8 |
| Tilkoblingstype | Innstikkstilkobling |
| Tilkoblingsteknikk | 3-leder |
| Inngangsspenningsområde "0"-signal | -3 V DC ... 5 V DC |
| Inngangsspenningsområde "1"-signal | 11 V DC ... 30 V DC |
| Merkeinngangsspenning UIN | 24 V DC |
| Nominell inngangsstrøm ved UIN | 2,4 mA |
| Inngangsfiltertid | 3000 µs (Standard) |
| 1000 µs | |
| < 100 µs | |
| Beskyttelseskobling | Polaritetsbeskyttelse på inngangene; parallell diode (30 V, 5 s) |
| Digital: | |
| Betegnelse utgang | Digitale utganger |
| Tilkoblingstype | Innstikkstilkobling |
| Tilkoblingsteknikk | 3-leder |
| Antall utganger | 8 |
| Beskyttelseskobling | Kortslutningsbeskyttelse, kortslutningsbeskyttelse av utgangene; elektronisk |
| Utgangsspenning | 24 V DC |
| Begrensning av induktiv utkoblingsspenning | -25,8 V ... -15 V |
| Maksimal utgangsstrøm pr. modul | maks. 8 A (ekstern avsikring) |
| Nominell utgangsspenning | 24 V DC |
| Belastning min. | 10 kΩ |
| Utgangsspenning i utkoblet tilstand | maks. 1 V |
| Utgangsstrøm i utkoblet tilstand | maks. 300 µA |
| Merkelast induktiv | maks. 12 VA (1,2 H, 48 Ω, ved nominell spenning) |
| Merkelast lamper | maks. 12 W (Ved nominell spenning) |
| Merkelast ohmsk | maks. 12 W (48 Ω, ved nominell spenning) |
| Koblingshyppighet | maks. 10000 pr. sekund (ved minst 50 mA laststrøm) |
| maks. 1 pr. sekund (ved induktiv nominell last) | |
| maks. 16 pr. sekund (ved nominell lampelast) | |
| Returspenningsfasthet mot korte impulser | betinget returspenningsfast opptil 0,5 A i 1 s |
| Egenskaper ved overlast | Utkobling med automatisk restart |
| Egenskaper ved induktiv overlast | Utgangen kan bli ødelagt |
| Signalforsinkelse | maks. 100 µs (ved innkobling) |
| maks. 100 µs (ved utkobling, ved minst 50 mA belastningsstrøm) | |
| Overstrømsutkobling | fra 0,7 A |
| Utgangsstrøm ved massebrudd i utkoblet tilstand | < 1 mA |
| Produkttype | IO-komponenter |
| Produktserie | Axioline F |
| Byggform | blokkmodulær |
| Innbygning | vilkårlig (ingen derating av temperatur) |
| Leveringsomfang | inkludert bussokkelmodul og Axioline F plugger |
| Isolasjonsegenskaper | |
| Overspenningskategori | II (IEC 60664-1, EN 60664-1) |
| Forurensningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maksimalt effekttap ved nominelle betingelser | 2,3 W |
| Potensialer: Forsyning av Axioline F local bus (UBus) | |
| Forsyningsspenning | 5 V DC (via bussokkelmodul) |
| Strømforbruk | maks. 120 mA (opptil HW 01) |
| maks. 60 mA (fra HW 02) | |
| Potensialer: Forsyning til digitale inn- og utgangsmoduler (UIO) | |
| Forsyningsspenning | 24 V DC |
| Forsyningsspenningsområde | 19,2 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Strømforbruk | maks. 6 A (ekstern avsikring) |
| Beskyttelseskobling | Overspenningsbeskyttelse; elektronisk (35 V, 0,5 s) |
| Polaritetsbeskyttelse; Parallell diode, med ekstern sikring 5 A (kun for oppstart) | |
| Forsyning: Sensorforsyning (US) | |
| Betegnelse | Sensorforsyning (US) |
| Forsyningsspenning | 24 V DC (av UIO) |
| Galvanisk skille / isolasjon av spenningsområdene | |
| Testspenning: 5 V forsyning av local bus (UBus) / 24 V forsyning (periferi) | 500 V AC, 50 Hz, 1 min |
| Testspenning: 5 V forsyning av local bus (UBus) / funksjonsjord | 500 V AC, 50 Hz, 1 min |
| Testspenning: 24 V-forsyning (periferi) / funksjonsjord | 500 V AC, 50 Hz, 1 min |
| Tilkoblingsteknikk | |
| Betegnelse tilkobling | Axioline F-plugg |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertilkobling | |
| Tilkoblingstype | Innstikkstilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Axioline F-plugg | |
| Tilkoblingstype | Innstikkstilkobling |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C |
| Beskyttelsesgrad | IP20 |
| Lufttrykk (drift) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Lufttrykk (lagring/transport) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % (ingen dugging) |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % (ingen dugging) |
| Beskyttelsesklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Skinnemontering |
| Innbygning | vilkårlig (ingen derating av temperatur) |
cULus Listed
Godkjennings-ID: E238705
Dine fordeler
8 digitale innganger i henhold til EN 61131-2 type 1 og type 3
24 V DC, 2,4 mA

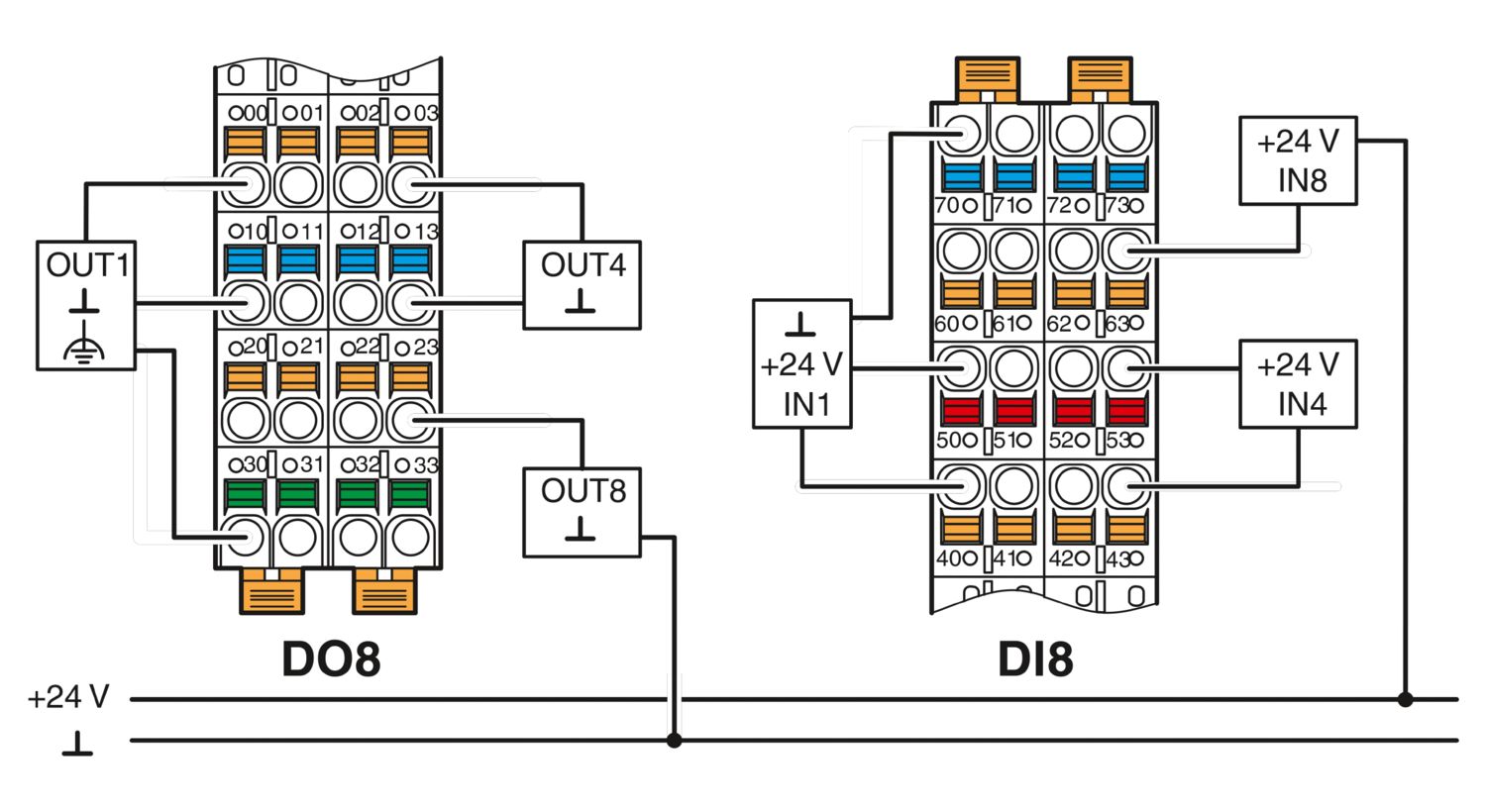

Tilkobling av sensorene i 2- og 3-lederteknikk
Filtertider kan stilles inn i tre trinn: < 100 µs, 1000 µs eller 3000 µs
Maksimal inngangsfrekvens 5 kHz
8 digitale utganger
24 V DC, 500 mA
Tilkobling av aktuatorene i to- og trelederteknikk
Minimal oppdateringstid <100 µs
Lagret utstyrsmerkeskilt
