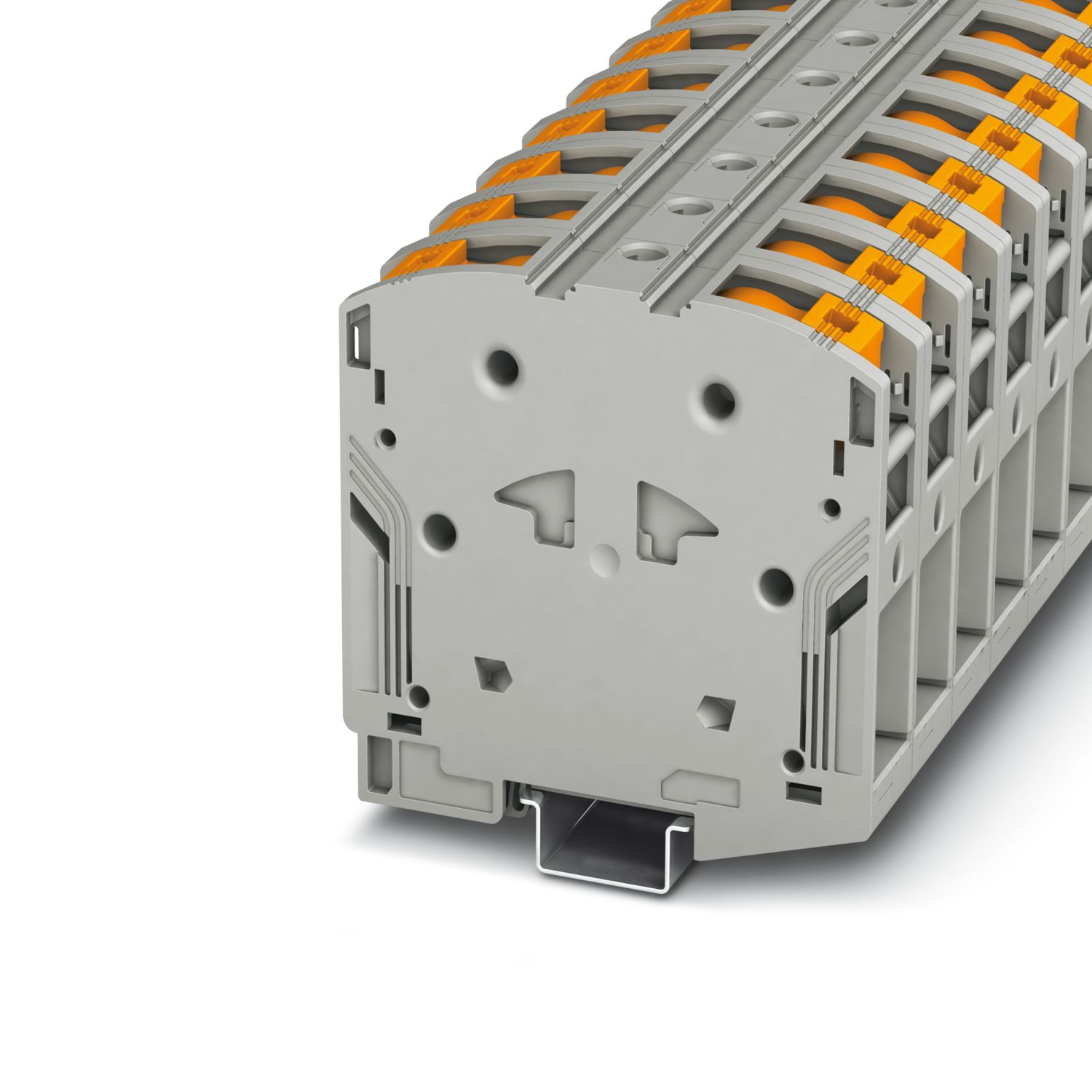

PTPOWER 95 P - 大電流端子台

3260163

大電流端子台、テストソケット付き、定格電圧: 1000 V、定格電流: 232 A、接続数: 2、極数: 1、接続方式: パワーターン接続、断面積: 25 mm² - 95 mm²、取付けタイプ: NS 35/15、色: グレー

製品の詳細

製品ライン	大電流端子台
アプリケーション	鉄道産業
	メカニカルエンジニアリング
	プラントエンジニアリング
極数	1
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV
規準状態での最大損失電力	7.54 W

段あたり接続数	2
定格接続サイズ	95 mm²
剥き線長さ	40 mm
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	25 mm² ... 95 mm²
断面積AWG	2 ... 3/0 (IECに準拠して変換済み)
撚線の接続電線サイズ	25 mm² ... 95 mm²
接続電線サイズ、撚線[AWG]	2 ... 3/0 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	25 mm² ... 95 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	25 mm² ... 95 mm²
差込み式ブリッジ付きの導体断面積、単線	70 mm²
差込み式ブリッジ付きの導体断面積、撚線	70 mm²
定格電流	232 A
最大負荷電流	232 A (接続電線断面積が95 mm²の場合)
定格電圧	1000 V
直接接続可能な電線断面積
接続電線サイズ、単線	25 mm² ... 95 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	25 mm² ... 95 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	25 mm² ... 95 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲	-60 °C ... 110 °C
Ex認証済みアクセサリ	1206612 SZF 3-1,0X5,5
	1201662 E/AL-NS 35
ブリッジのリスト	挿入ブリッジ / EB 2-25/PT / 3260157
ブリッジデータ	144 A (50 mm²)
	174 A (70 mm²)
ブリッジのリスト	挿入ブリッジ / EB 3-25/PT / 3260160
ブリッジデータ	144 A (50 mm²)
	174 A (70 mm²)
Ex温度上昇	40 K (237 A / 95 mm²)
差込み式ブリッジでブリッジする場合	1100 V
ブリッジでブリッジする場合	1100 V
定格絶縁電圧	1000 V
出力	(常時)
Exレベル概要
定格電圧	1100 V
定格電流	215 A
最大負荷電流	215 A
接触抵抗	0.1 mΩ
Ex接続データ概要
フェルールの長さ	40 mm
剥き線長さ	40 mm
定格接続サイズ	95 mm²
定格断面積 AWG	4/0
電線接続容量（単線）	25 mm² ... 95 mm²
電線接続容量 AWG	4 ... 4/0
接続電線断面積の最小値（撚線）、棒端子あり、プラスチックスリーブなし	25 mm²
接続電線断面積の最大値（撚線）、棒端子あり、プラスチックスリーブなし	95 mm²
単線/接続ポイント、撚線、フェルール付き、プラスチックスリーブなし、AWG	4 ... 4/0

幅	25 mm
高さ	105.5 mm
NS 35/15の奥行き	108.7 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	9.8 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 95 mm²	11.4 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	6 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	なし

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35/15
試験荷重設定ポイント	15 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	25 mm² / 4.5 kg
	95 mm² / 14 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/15

販売用データ

アイテム番号	3260163
梱包単位	3 pc
最低注文数	3 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2211
カタログのページ	ページ 139 (C-1-2019)
GTIN	4046356805032
1個あたりの重量（梱包を含む）	271 g
1個あたりの重量（梱包を含まない）	196.15 g
関税率	85369010
生産国	TR

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
使用グループ C
	1000 V	230 A	4 - 4/0

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
使用グループ E
	1000 V	230 A	4 - 4/0

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	1100 V	215 A		25 - 95

Environmental product compliance

互換性のある製品

アクセサリ

特長

大電流端子台を接続する太い径の電線もすばやく簡単に接続可能

既存のテスト接続を使用する以外にピックオフ端子台を接続し、それぞれにテストケーブル2本収納することも可能

コンパクトな設計で狭いスペースに配線可能

プッシュイン式端子台にはCLIPLINE completeシステムの機能と棒端子付き撚線や単線を工具なしで簡単に接続可能

鉄道、輸送機器などの振動、衝撃に対する試験実施済み

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
