HC-ADV-B24-HHWH-1STM32-EMC-AL
-
ハウジング
1413431

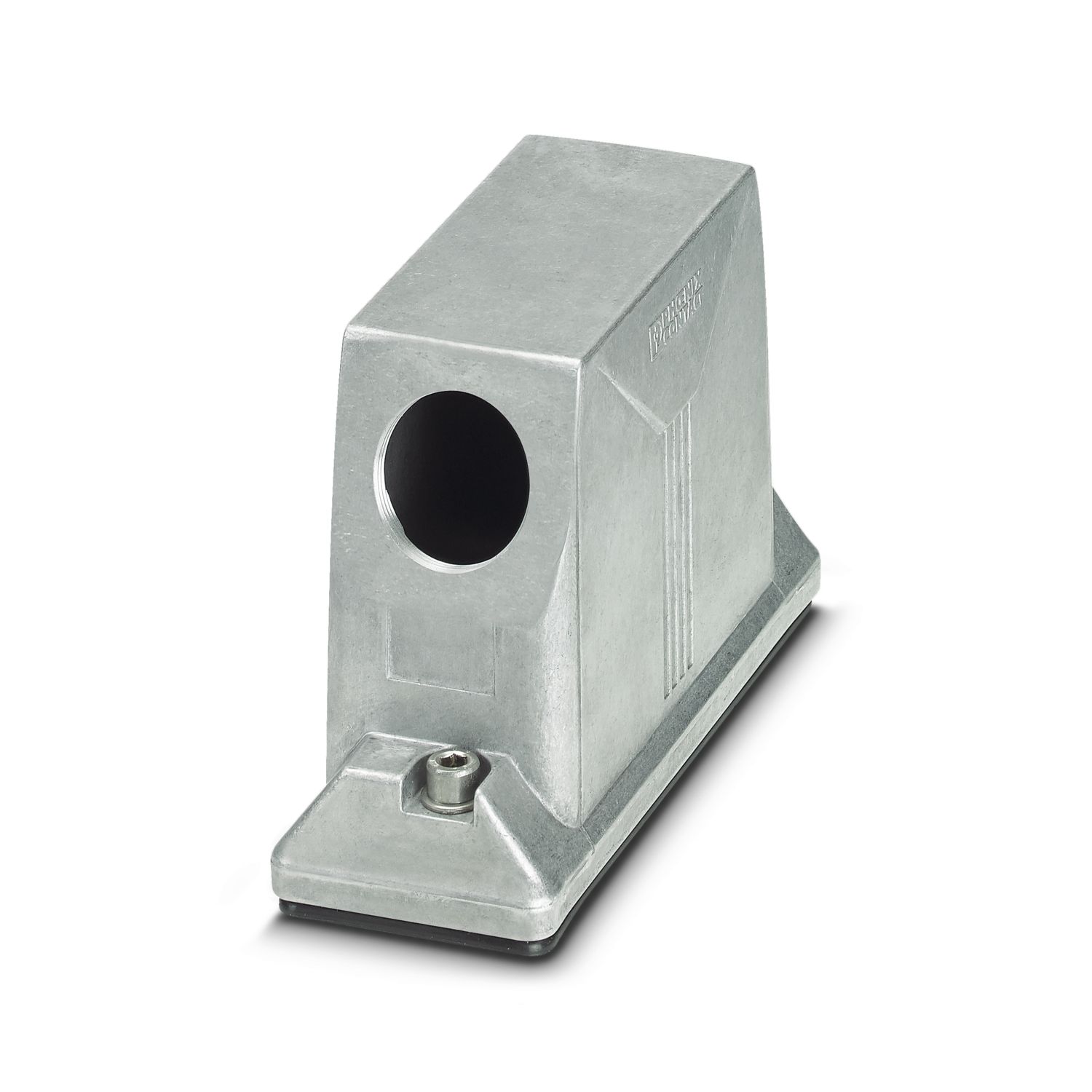

HEAVYCON ADVANCEスリーブハウジング、B24、ステンレス製ねじロック（六角ねじ）付き、耐塩水アルミニウム製、高さ：93.7 mm、M32ねじｘ1、側面ケーブル挿入口、表面処理なし、導電性シール（EMC特性）
製品の詳細
| 概要 | コンタクトインサートHC-B24、BB46、D64、DD108、HV10/16、M用 |
| 製品ライン | ねじロック式ハウジング |
| ハウジングタイプ | スリーブハウジング |
| 製品シリーズ | HC-ADV |
| アプリケーション | 洋上/EMC |
| タイプ | B24 |
| ケーブル引込み口の数 | 1 |
| ネジ接続の種類 | 1x M32 |
| 型式 | トールデザイン |
| 固定ネジ | M6（ネジ：5 mmの六角ネジ） |
| ケーブル引込口 | サイド |
| Pgねじ接続方式 | なし |
| 締付けトルク | 3 Nm ... 5 Nm (スリーブハウジングのM6取付けねじ用) |

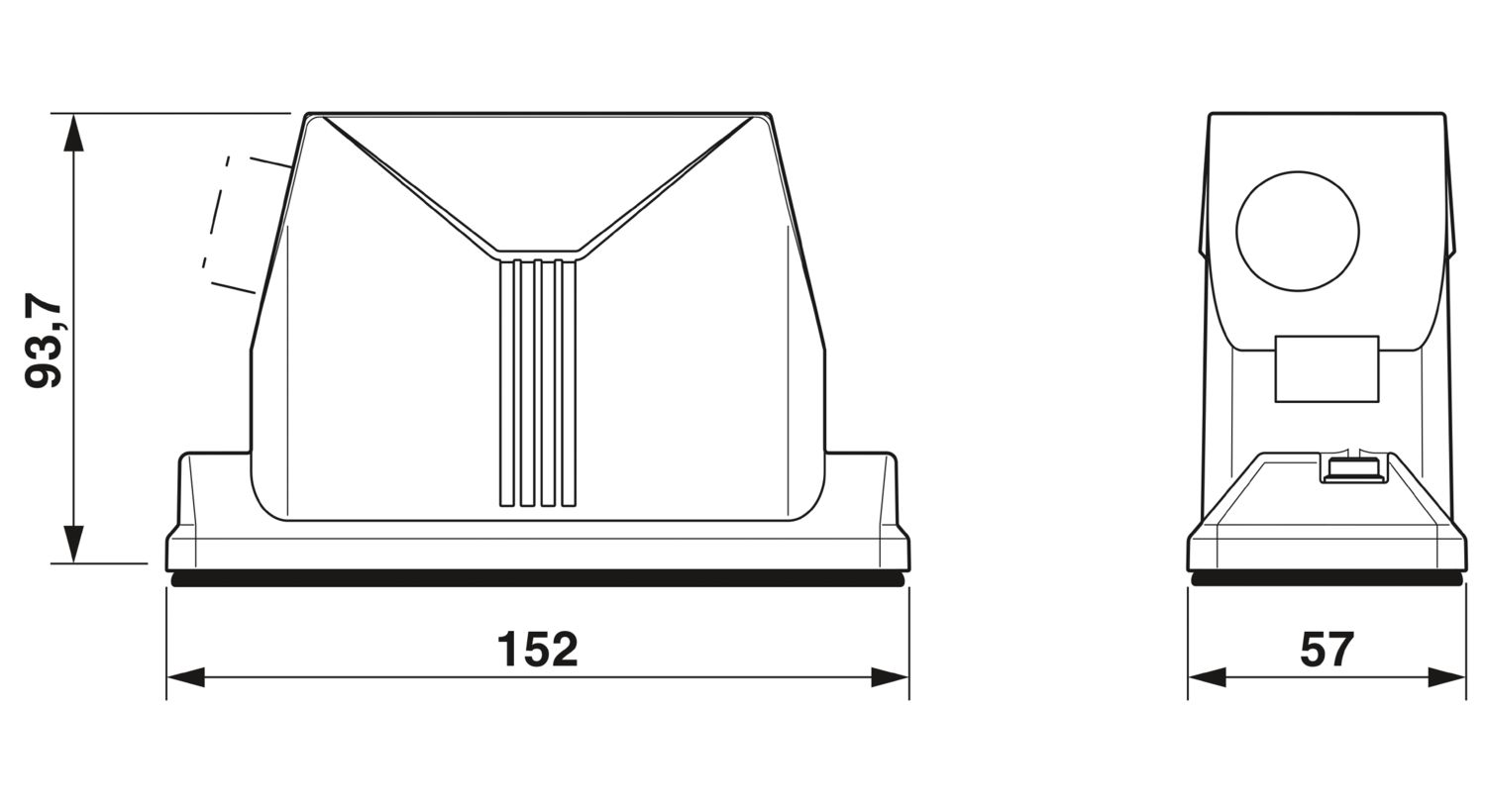

| 外形寸法 |
|
| 幅 | 57 mm |
| 高さ | 93.7 mm |
| 長さ | 152 mm |
| 取付け寸法 | |
| 組立カットアウト幅 | 35 mm |
| 組立カットアウト長さ | 112 mm |
| シーリング材 | NBR、導電性あり |
| ハウジングの材質 | ダイキャストアルミニウム、耐塩水性 |
| ハウジング表面材質 | コーティングなし |
| ロッキングラッチ材質 | ステンレス |
| 周囲条件 | |
| 保護等級 | IP66 |
| IP68 (0.2 バール/24 時間) | |
| IP69 (ISO 20653:2013-02) | |
| ボックス定格（NEMA） | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| 耐衝撃度 | IK09 |
| 使用周囲温度 | -40 °C ... 125 °C |
| 機械的仕様 | |
| ネジ接続の種類 | 1x M32 |
| ロッキングタイプ | ねじ |
| 組立てに関する注意事項 | 斜めに挿入しても接地ケーブルコンタクトが正しく動作するために、2個のパネル取付けフランジと金属製の取付けパネルを電気的に十分に接触させる必要があります。 |
| 固定ネジ | M6（ネジ：5 mmの六角ネジ） |
