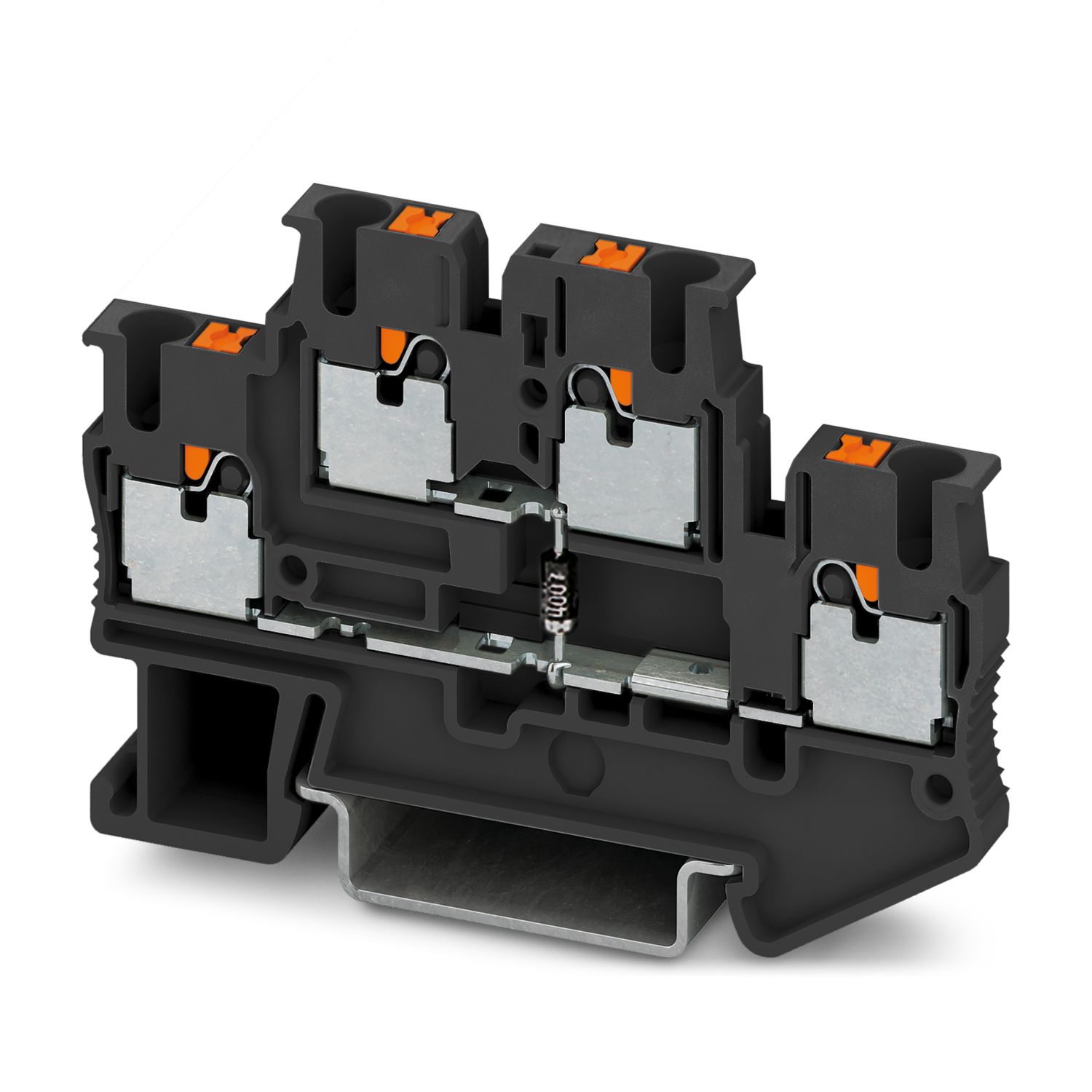

PTTB 2,5-DIO/O-U BK - コンポーネント端子台

1020774

コンポーネント端子台、ダイオード1N4007組込み品、定格電流: 0.5 A、接続数: 4、接続方式: プッシュイン式、定格断面積: 2.5 mm²、 1段目、2段目、断面積: 0.14 mm² - 4 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: 黒

製品の詳細

概要	最大電流値はダイオードによって決まります。取付け済みダイオード：1N 4007、逆電圧：1300 V、最大連続電流：0.5 A

製品ライン	コンポーネント端子台
接続数	4
行の数	2
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格絶縁電圧	500 V
定格サージ電圧	6 kV

段あたり接続数	2
定格接続サイズ	2.5 mm²
1段目、2段目
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A3
	B3
準拠規格	IEC 60947-7-1（準拠）
接続電線サイズ、単線	0.14 mm² ... 4 mm²
断面積AWG	26 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 4 mm²
接続電線サイズ、撚線[AWG]	26 ... 12 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm²
定格電流	0.5 A
最大負荷電流	0.5 A
定格電線断面積	2.5 mm²
コンポーネントの種類	ダイオード1N4007
逆電圧	1300 V
1段目、2段目直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 4 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 2.5 mm²

幅	5.2 mm
終端板の幅	2.2 mm
高さ	68 mm
奥行き	45.8 mm
NS 35/7、5の奥行き	47.5 mm
NS 35/15の奥行き	55 mm

色	黒 (RAL 9005)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験結果	試験合格

振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2022-06
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2022-06
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1（準拠）

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	1020774
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2272
GTIN	4055626510859
1個あたりの重量（梱包を含む）	11.187 g
1個あたりの重量（梱包を含まない）	11.187 g
関税率	85369010
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	0.5 A	26 - 12
使用グループ C
	300 V	0.5 A	26 - 12

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	20 A	26 - 12
電流はダイオードで決定	300 V	0.5 A	26 - 12
使用グループ C
	300 V	20 A	26 - 12
電流はダイオードで決定	300 V	0.5 A	26 - 12

Environmental product compliance

互換性のある製品

アクセサリ

特長

コンパクトな設計と前面接続により限られたスペースでも配線が可能

プッシュイン式端子台にはCLIPLINE completeシステムの機能と棒端子付き撚線や単線を工具なしで簡単に接続可能

分岐、テスト用の電線を2本接続可能なプラグ機能付き

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	0a912535-7e43-4025-a342-6aa255b0e01a
