FS 0,635/ 60-FV-R-10,0
-
Pružinové lišty SMD
1334091

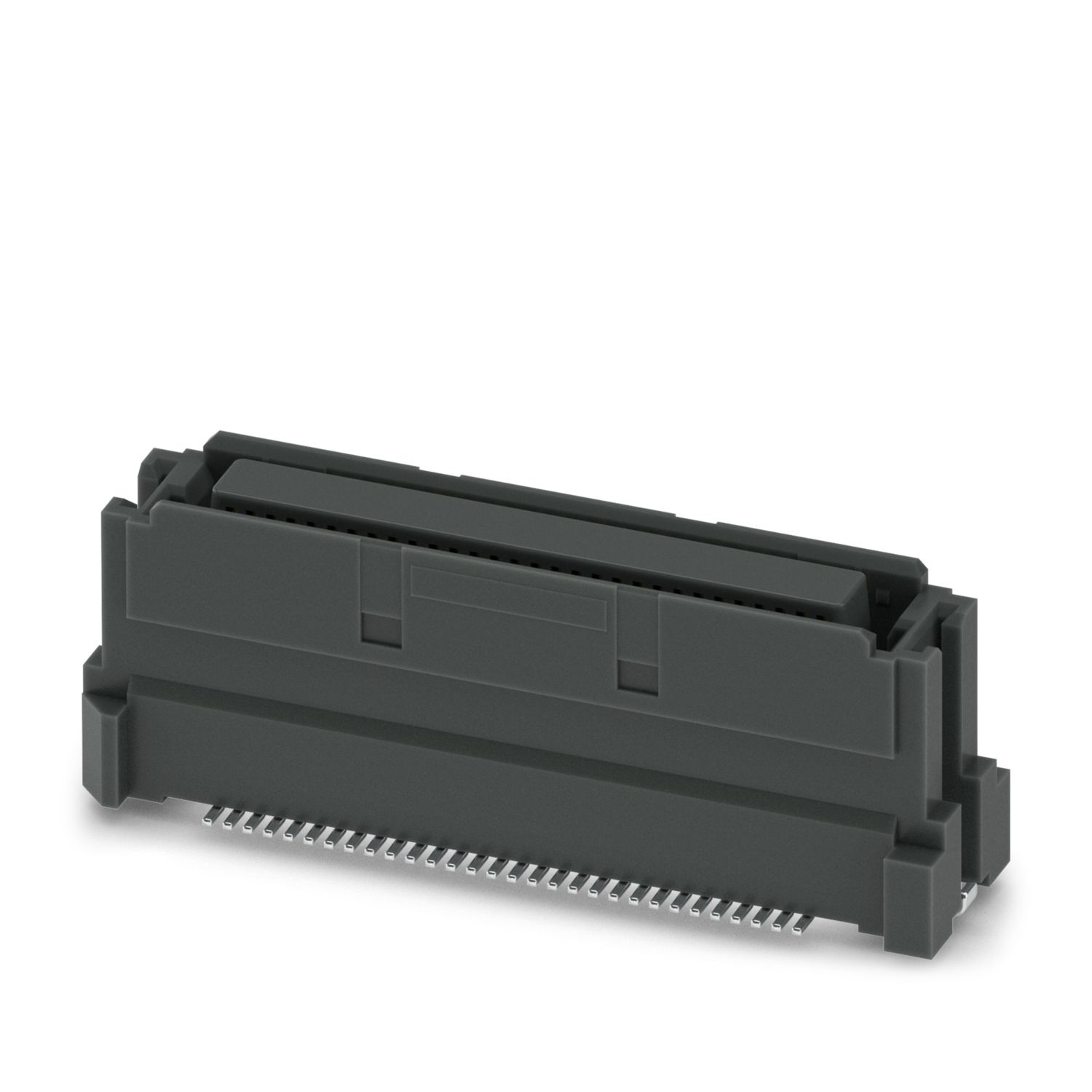

Konektorová lišta SMD, jmenovitý proud: 0,5 A, zkušební napětí: 500 V AC, počet pólů: 60, rozteč: 0,635 mm, barva: černá, povrch kontaktů: Au, typ kontaktu: Zásuvka, montáž: SMD pájení
Počet pólů
Detaily výrobku
| Typ produktu | Konektorová lišta SMD |
| Produktová řada | FS 0,635/..-FV-R-10,0 |
| Počet pólů | 60 |
| Rozteč | 0,635 mm |
| Počet řad | 2 |
| Uspořádání kolíků | Lineární geometrie desky |
| Vlastnosti | |
| Jmenovitý proud IN | 0,5 A IEC 60512-5-2:2002-02 (40pólový / 60pólový) |
| Vnitřní odpor | 70 mΩ |
| Zkušební napětí | 500 V AC IEC 60512-4-1:2003-05 |
| Jmenovité napětí (I/1) | 125 V |
| Jmenovité rázové napětí (I/1) | 0,8 kV |
| Přenos dat | |
| Přenosová rychlost | 20 GBit/s |
| Způsob montáže | SMD pájení |
| Uspořádání kolíků | Lineární geometrie desky |
| Pokyny pro zpracování | |
| Proces | Pájení reflow |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| pájecí cykly v reflow | 3 |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | Selektivní povrstvení |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Zlato (Au) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | LCP |
| skupina izolačního materiálu | IIIb |
| CTI dle IEC 60112 | 150 |
| Třída hořlavosti podle UL 94 | V0 |
| Poznámka k provozu | Přípustné napětí v provozu je v závislosti na aplikaci při zohlednění vzdušné vzdálenosti a dráhy plazivých proudů v rámci instalačních požadavků podle IEC 60664-1. |
| Výkres v měřítku |
|
| Rozteč | 0,635 mm |
| Šířka [w] | 26,92 mm |
| Výška [h] | 10,6 mm |
| Délka [l] | 6,4 mm |
| Konstrukční výška | 10 mm |
| Délka pájecího kolíku [P] | 0,6 mm |
| Použití | |
| Krytí kontaktu | 0,6 mm |
| Přesazení středu | ± 0,5 mm v podélné a příčné ose |
| Výška stohu | 12 mm Tolerance: +0,6 mm (v kombinaci s Rodina výrobků:FS 0,635/..-MV-R- 5,0) |
| 15 mm Tolerance: +0,6 mm (v kombinaci s Rodina výrobků:FS 0,635/..-MV-R- 8,0) | |
| 16 mm Tolerance: +0,6 mm (v kombinaci s Rodina výrobků:FS 0,635/..-MV-R- 9,0) | |
| Délka překrytí kontaktu | 0,6 mm |
| Tolerance úhlu | ± 10 ° v podélné a příčné ose (při zasunutí) |
| ± 2 ° v podélné a příčné ose (v zasunutém stavu) | |
| Design desky plošných spojů | |
| Pad geometrie | 0,35 x 2,5 mm |
| Průměr vyvrtaného otvoru | 0,6 mm |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | IEC 60512-5-2:2002-02 |
| Kontrolovaný počet pólů | 60 |
| Izolační odpor | |
| Specifikace zkoušky | IEC 60512-3-1:2002-02 |
| Izolační odpor sousedících pólů | ≥ 5 GΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | IIIb |
| Minimální hodnota vzdušných vzdáleností a drah plazivých proudů | 0,19 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | IEC 60068-2-6:2007-12 |
| Frekvence | 10 - 55 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 1,52 mm |
| Zrychlení | 181 m/s² |
| Zkušební doba na jednu osu | 2 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | IEC 60512-9-1:2010-03 (v souladu) |
| Průchozí odpor R1 | 70 mΩ |
| Průchozí odpor R2 | 70 mΩ |
| Počet připojení | 50 |
| Izolační odpor sousedících pólů | ≥ 5 GΩ |
| Klimatická zkouška | |
| Specifikace zkoušky | IEC 60068-2-60:2015-06 |
| Nebezpečí vzniku koroze | Metoda 4, 10 dní |
| Namáhání teplem | 125 °C/168 h |
| Výdržné střídavé napětí | 500 V |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -55 °C ... 125 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Výkres v měřítku |
|
| Způsob balení | Pás se šířkou 44 mm |
| Šířka pásu [W] | 44 mm |
| Vnější rozměr cívky [W2] | ≤ 50,4 mm |
| Průměr cívky [A] | ≤ 330 mm |
| Typ přebalení | Transparentní taška |
| ESD – Level | (D) odvádění elektrostatického náboje |
| Specifikace zkoušky | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Kompatibilní produkty
Vaše výhody
Design-in-Support při vývoji zařízení prostřednictvím dat MCAD/ECAD a bezplatného vzorkového servisu
Úspora nákladů a prostoru díky širokému portfoliu v různých stohovacích výškách
Snadné zasouvání díky integrovaným vodicím výstupkům a kompenzaci tolerance pro bezchybnou výrobu
Rychlejší proces vývoje pomocí individualizovaných simulací pro integritu dat
Vysokorychlostní přenos dat až 30 Gbit/s pro rozsáhlé možnosti použití
