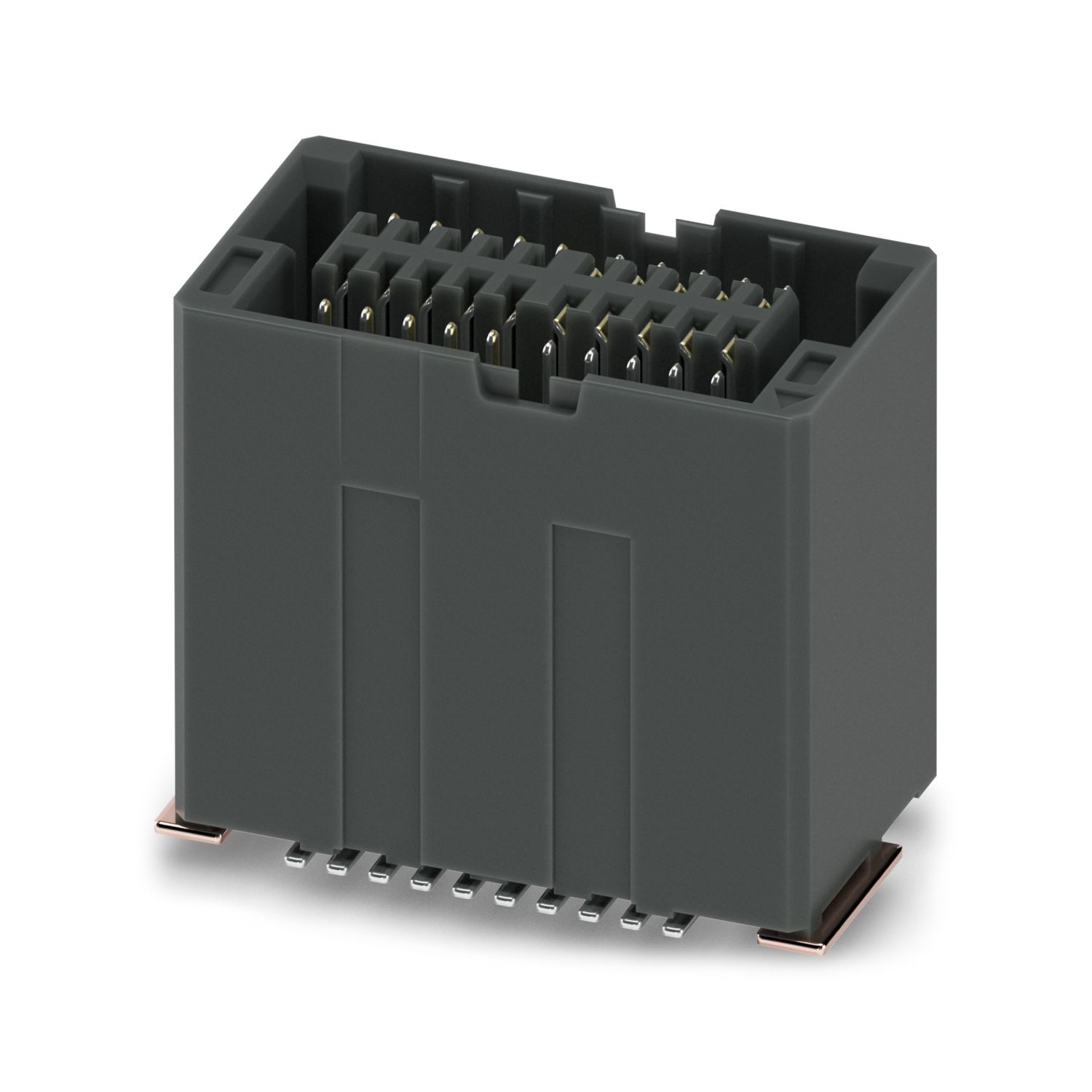

FP 0,8/ 20-FV 10,85
-
Pružinové lišty SMD
1154075
Konektorová lišta SMD, jmenovitý proud: 1,7 A, zkušební napětí: 500 V AC, počet pólů: 20, rozteč: 0,8 mm, barva: černá, povrch kontaktů: Au, typ kontaktu: Zásuvka, montáž: SMD pájení
Počet pólů
Detaily výrobku
| Typ produktu | Konektorová lišta SMD |
| Produktová řada | FP 0,8/...-FV 10,85 |
| Počet pólů | 20 |
| Rozteč | 0,8 mm |
| Počet řad | 2 |
| Počet potenciálů | 20 |
| Uspořádání kolíků | Lineární geometrie desky |
| Vlastnosti | |
| Jmenovitý proud IN | 1,7 A IEC 60512-5-2:2002-02 (při 20 °C 80pólový) |
| Vnitřní odpor | 25 mΩ |
| Zkušební napětí | 500 V AC IEC 60512-4-1:2003-05 |
| Přenos dat | |
| Přenosová rychlost | 16 GBit/s |
| Způsob montáže | SMD pájení |
| Uspořádání kolíků | Lineární geometrie desky |
| Pokyny pro zpracování | |
| Proces | Pájení reflow |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| pájecí cykly v reflow | 3 |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | Selektivní povrstvení |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Zlato (Au) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | LCP |
| skupina izolačního materiálu | IIIb |
| CTI dle IEC 60112 | 150 |
| Třída hořlavosti podle UL 94 | V0 |
| Poznámka k provozu | Přípustné napětí v provozu je v závislosti na aplikaci při zohlednění vzdušné vzdálenosti a dráhy plazivých proudů v rámci instalačních požadavků podle IEC 60664-1. |
| Údaje k procesům pájení | Sortimentní položky se hodí pro oboustranné osazení a pájení nad hlavou. |
| Výkres v měřítku |
|
| Rozteč | 0,8 mm |
| Šířka [w] | 12,78 mm |
| Výška [h] | 11,45 mm |
| Délka [l] | 6,9 mm |
| Konstrukční výška | 10,85 mm |
| Použití | |
| Krytí kontaktu | 0,8 mm |
| Přesazení středu | ± 0,7 mm v podélné a příčné ose |
| Výška stohu | 12 mm Tolerance: +1,5 mm (v kombinaci s Rodina výrobků:FP 0,8/...-MV 1,15) |
| 13,5 mm Tolerance: +1,5 mm (v kombinaci s Rodina výrobků:FP 0,8/...-MV 2,65) | |
| Délka překrytí kontaktu | 1,5 mm |
| Tolerance úhlu | ± 5 ° v podélné a příčné ose (při zasunutí) |
| ± 5 ° v podélné a příčné ose (v zasunutém stavu) | |
| Axiální vychýlení ve směru X (podélně) | ± 0,3 mm (Kompenzace tolerance v zasunutém stavu) |
| Axiální vychýlení ve směru Y (příčně) | ± 0,3 mm (Kompenzace tolerance v zasunutém stavu) |
| Design desky plošných spojů | |
| Pad geometrie | 0,5 x 3 mm |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | IEC 60512-5-2:2002-02 |
| Kontrolovaný počet pólů | 80 |
| Izolační odpor | |
| Specifikace zkoušky | IEC 60512-3-1:2002-02 |
| Izolační odpor sousedících pólů | ≥ 5 GΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| skupina izolačního materiálu | IIIb |
| Minimální hodnota vzdušných vzdáleností a drah plazivých proudů | 0,25 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | IEC 60068-2-6:2007-12 |
| Frekvence | 10 - 2000 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 1,5 mm (10 Hz ... 58 Hz) |
| Zrychlení | 200 m/s² (58 Hz ... 2000 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | IEC 60512-9-1:2010-03 (v souladu) |
| Průchozí odpor R1 | 25 mΩ |
| Průchozí odpor R2 | 25 mΩ |
| Počet připojení | 500 |
| Izolační odpor sousedících pólů | ≥ 5 GΩ |
| Otřesy | |
| Specifikace zkoušky | IEC 60068-2-27:2008-02 |
| Forma rázu | polosinusová forma |
| Zrychlení | 490 m/s² |
| Doba trvání rázu | 11 ms |
| Zkušební směry | Osa X, Y a Z (poz. a neg.) |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -55 °C ... 125 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Výkres v měřítku |
|
| Způsob balení | Pás se šířkou 24 mm |
| Šířka pásu [W] | 24 mm |
| Vnější rozměr cívky [W2] | ≤ 30,4 mm |
| Průměr cívky [A] | ≤ 330 mm |
| Typ přebalení | Transparentní taška |
| ESD – Level | (D) odvádění elektrostatického náboje |
| Specifikace zkoušky | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Kompatibilní produkty
Vaše výhody
Pozlacené kontakty jsou zárukou dlouhodobě stálé kvality přenosu
Spolehlivé mechanické a elektrické spojení díky oboustrannému systému kontaktů ScaleX
Robustnost: Technologie ScaleX pro značnou kompenzaci tolerancí a ochranu kontaktů
Flexibilní návrh přístroje: Různý počet pólů, provedení a výšky stohování s vysokým překrytím kontaktních ploch
Často kladené otázky
Lze docílit i vyšší jmenovité proudy než 1,7 A na jeden kontakt?
Horní mez jmenovitého proudu je 1,7 A na jeden kontakt pro plně napájený konektor. Pokud jsou například napájeny čtyři póly, lze docílit 3,9 A na jeden kontakt (při teplotě okolí 20 °C).... Zobrazit více
Horní mez jmenovitého proudu je 1,7 A na jeden kontakt pro plně napájený konektor. Pokud jsou například napájeny čtyři póly, lze docílit 3,9 A na jeden kontakt (při teplotě okolí 20 °C).
Zobrazit méněJaká je možnost kontroly pájených kontaktů u nestíněného board to board konektoru FP 0,8?
Pájené kontakty jsou vyvedené pod pouzdrem a umožňují automatickou optickou kontrolu (AOI).
Co je ScaleX?
ScaleX je registrovaná technologická značka pro náš patentovaný kontaktní systém. Tento jedinečný dvojitý kontakt poskytuje spolehlivé, robustní spojení desek plošných spojů a vysokou schopnost vyrovnávat tolerance při zapojování.... Zobrazit více
ScaleX je registrovaná technologická značka pro náš patentovaný kontaktní systém. Tento jedinečný dvojitý kontakt poskytuje spolehlivé, robustní spojení desek plošných spojů a vysokou schopnost vyrovnávat tolerance při zapojování.
Zobrazit méněČím je board to board konektor řady FP 0,8 výjimečný?
Model FP 0,8 je náš všeuměl pro spojování desek plošných spojů v přístrojích. Tento board to board konektor je díky našemu systému kontaktů ScaleX všestranným specialistou, pokud jde o robustnost, flexibilitu a variabilitu. Obzvláště působivá je vyso... Zobrazit více
Model FP 0,8 je náš všeuměl pro spojování desek plošných spojů v přístrojích. Tento board to board konektor je díky našemu systému kontaktů ScaleX všestranným specialistou, pokud jde o robustnost, flexibilitu a variabilitu. Obzvláště působivá je vysoká rychlost přenosu dat až 52 GBit/s a přenosová kapacita 1,7 A na jeden kontakt (jmenovitý proud). Další výhoda: konektor FP 0,8 je k dispozici ve stíněném i nestíněném provedení, takže jej můžete používat individuálně podle svých požadavků.
Zobrazit méněJaký počet pólů je pro board to board konektor FP 0,8 k dispozici?
Konektor FP 0,8 lze objednat s 12, 20, 32, 52 a 80 póly, vždy jako stíněné, nebo nestíněné provedení.
Why are there two unshielded AOI and SL versions in the FP 0,8 series?
The unshielded AOI version offers the advantage of the exposed solder contacts for automatic optical inspection.
The unshielded SL version (shieldless) has the advantage that the solder contacts and therefore the footprint on the PCB are identical...
Zobrazit více
The unshielded AOI version offers the advantage of the exposed solder contacts for automatic optical inspection.
The unshielded SL version (shieldless) has the advantage that the solder contacts and therefore the footprint on the PCB are identical to the shielded SH version. This means that shielded and unshielded versions can be used without changing the PCB layout. Here, the solder joints can be checked via CT scan or X-ray analysis.
