cULus Listed
Godkjennings-ID: E221474| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| keine | ||||
| 125 V | 4 A | - 22 | ||
SAC-5P- 1,5-PUR/P12FR
-
Sensor-/aktuatorkabel
1395830

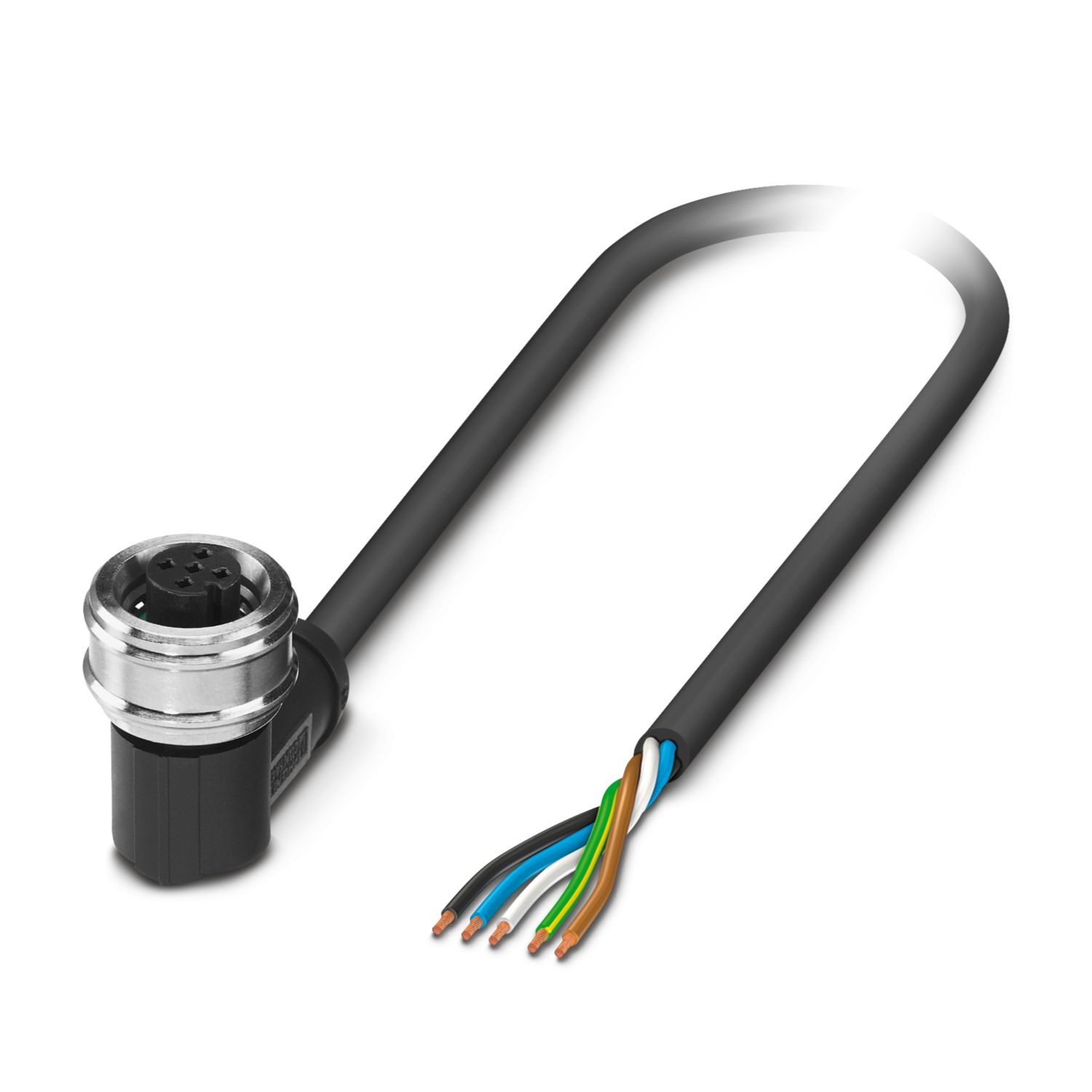

Sensor-/aktuatorkabel, 5-polet, PUR halogenfri, gråsvart RAL 7021, åpen ledningsende, på Bøssingpluggforbinder vinklet M12 Push-Pull, koding: A, kabellengde: 1,5 m
Produktdetaljer
| Produkttype | Sensor-/aktuatorkabel |
| Anvendelse | Standard |
| Poltall | 5 |
| Antall kabelutganger | 1 |
| Skjermet | nei |
| Koding | A |
| Isolasjonsegenskaper | |
| Overspenningskategori | II |
| Forurensningsgrad | 3 |
| Material | PA (Kontaktholder bøssing) |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Material tetning | FKM |
| Materiale i grep | TPU, tungt brennbar, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflate | Ni/Au |
| Materiale kontaktholder | PA |
| Materiale nippel | Messing, forniklet |
| Isolasjonsmotstand | ≥ 100 MΩ |
| Nominell spenning UN | 48 V AC |
| 60 V DC | |
| Nominell strøm IN | 4 A |
| Mekaniske spesifikasjoner | |
| Pluggsykluser | ≥ 100 |
| Statusindikator | nei |
| Statusindikator tilgjengelig | nei |
| Tilkoblingsteknikk | |
| Tilkoblingstype | Push-Pull |
| Ledertilkobling | |
| Tilkoblingstype | Push-Pull |
| Tilkobling 1 | |
| Byggeform | åpen ledningsende |
| Tilkobling 2 | |
| Byggeform | Bøssingpluggforbinder vinklet M12 Push-Pull |
| Poltall | 5 |
| Låsetype | Push-Pull |
| Kodetype | A |
| Ledningslengde | 1,5 m |
| PUR halogenfri svart [PUR] | |
| Målskisse |
|
| Ledningsvekt | 33 kg/km |
| UL AWM Style | 20549 |
| Poltall | 5 |
| Skjermet | nei |
| Ledningstype | PUR halogenfri svart [PUR] |
| Lederoppbygning signalledning | 42x 0,10 mm |
| AWG signalkabel | 22 |
| Ledningstverrsnitt | 5x 0,34 mm² (Signalledning) |
| Lederdiameter inkl. isolasjon | 1,27 mm 0,05 mm (Signalledning) |
| Ytterdiameter kabel | 4,55 mm ±0,15 mm |
| Yttermantel, material | PUR |
| Yttermantel, farge | gråsvart RAL 7021 |
| Materiale i leder | Blank Cu-tråd |
| Material lederisolasjon | PP |
| Enkeltleder, farge | brun, hvit, blå, svart, grønn/gul |
| Veggtykkelse isolering | ca. 0,50 mm |
| maks. ledermotstand | maks. 58 Ω/km (ved 20 °C) |
| Isolasjonsmotstand | ≥ 16 GΩ*km (ved 20 °C) |
| Nominell spenning kabel | 300 V |
| Testspenning | 3000 V |
| Minste bøyeradius, montert fast | 23 mm |
| Minste bøyeradius, montert bevegelig | 46 mm |
| Dynamisk belastbarhet (bøying) | Bøyesykluser maksimalt: 10000000, Bøyeradius: 46 mm, Bøyeradius: 10 x D, Kjøreavstand: 10 m, Kjørehastighet: 3 m/s, Akselerasjon: 10 m/s² |
| Dynamisk belastbarhet (vridning) | Torsjon: ±180 °/m, Torsjonssykluser: ≥2000000, Torsjonshyppighet: 35 Sykluser/min. |
| Halogenfri | i henhold til DIN VDE 0472 del 815 |
| Flammebestandighet | i henhold til UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Oljebestandighet | til DIN EN 60811-2-1 |
| Annen bestandighet | Meget resistent mot syre, lut og løsemidler |
| Bestandig mot hydrolyse og mikrober | |
| Tåler sjøvann | |
| delvis UV-fast (etter DIN EN ISO 4892-2-A) | |
| Spesielle egenskaper | energikjedeegnet |
| silikonfri | |
| Uten substanser som kan skade lakken | |
| flertrådet | |
| Omgivelsestemperatur (drift) | -40 °C ... 80 °C (Kabel, fast installasjon) |
| -25 °C ... 80 °C (Kabel, bevegelig installasjon) | |
| Miljøforhold | |
| Beskyttelsesgrad | IP65 |
| IP67 | |
| Omgivelsestemperatur (drift) (Plugg/bøssing) | -25 °C ... 85 °C (Stikker/bøssing) |
| Omgivelsestemperatur (drift) (Kabel, fast installasjon) | -40 °C ... 80 °C (Kabel, fast installasjon) |
| Omgivelsestemperatur (drift) | -25 °C ... 80 °C (Kabel, bevegelig installasjon) |
| Standardbetegnelse | M12-Push-Pull |
| Standarder/forskrifter | IEC 61076-2-010 |
Kompatible produkter
Dine fordeler
Enkel og sikker: 100 % elektrisk testede, pluggbare komponenter
Spar tid ved hjelp av Push-pull-hurtigkobling
