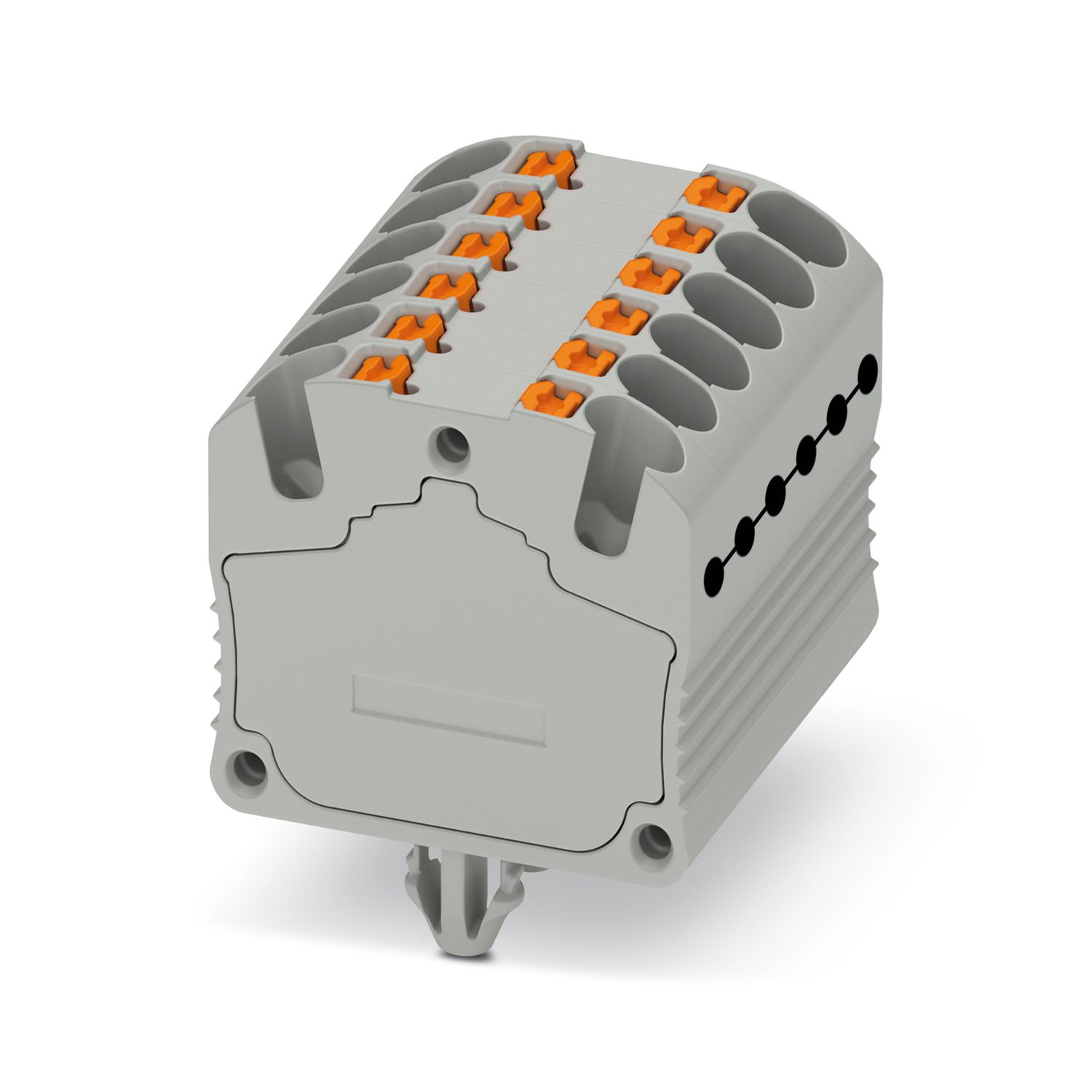

MP 12X1,5-RZ
-
Mikrogjennomgangsmodul
3248364
Mikrogjennomgangsmodul, Internt lasket, med tapper for feste, nominell spenning: 500 V, nominell strøm: 17,5 A, antall tilkoblinger: 12, tilkoblingstype: Innstikkstilkobling, tverrsnitt: 0,14 mm2 - 1,5 mm2, monteringstype: Direktemontering med festetapp, farge: grå
Produktdetaljer
| Antall tilkoblinger | 12 |
| Antall rekker | 1 |
| Potensialer | 1 |
| Isolasjonsegenskaper | |
| Overspenningskategori | III |
| Forurensningsgrad | 3 |
| Merkestøtspenning | 6 kV |
| Antall tilkoblinger pr. etasje | 12 |
| Nominelt tverrsnitt | 1,5 mm² |
| Merketverrsnitt AWG | 14 |
| Avisoleringslengde | 8 mm ... 10 mm |
| Prøvedor | A1 / B1 |
| Tilkobling iht. standard | IEC 60947-7-1/IEC 60947-7-2 |
| Ledertverrsnitt entrådet | 0,14 mm² ... 1,5 mm² |
| Ledertverrsnitt [AWG] | 26 ... 16 (omregnet i henhold til IEC) |
| Ledertverrsnitt flertrådet | 0,14 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet [AWG] | 26 ... 16 (omregnet i henhold til IEC) |
| Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse) | 0,25 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet (endehylse med kunststoffhylse) | 0,25 mm² ... 1,5 mm² |
| Nominell strøm | 17,5 A |
| Belastningsstrøm maksimal | 17,5 A |
| Nominell spenning | 500 V |
| Tilkoblingstverrsnitt kan plugges direkte | |
| Ledertverrsnitt entrådet | 0,34 mm² ... 1,5 mm² |
| Ledertverrsnitt entrådet [AWG] | 24 ... 16 (omregnet i henhold til IEC) |
| Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse) | 0,5 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet (endehylse med kunststoffhylse) | 0,5 mm² ... 1,5 mm² |
| Bredde | 27,3 mm |
| Høyde | 22,1 mm |
| Hullavstand | 20,9 mm |
| Borehulldiameter | 3,5 mm |
| Platetykkelse | 0,6 mm ... 1,5 mm |
| Farge | grå |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Isolasjonsmaterialgruppe | I |
| Isolasjonsmaterial | PA |
| Statisk isolasjonsmaterialinnsats i kulde | -60 °C |
| Temperatur indeks isolasjonsmaterial (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativ isolasjonsmaterial temperatur indeks (Elec., UL 746 B) | 130 °C |
| Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Varmeavgivelse kalorimetrisk NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Overflater antennelighet NFPA 130 (ASTM E 162) | bestått |
| Spesifikk optisk røykgasstetthet NFPA 130 (ASTM E 662) | bestått |
| Røykgasstoksisitet NFPA 130 (SMP 800C) | bestått |
| Støtspenningstest | |
| Prøvespenning skalverdi | 7,3 kV |
| Resultat | Test bestått |
| Oppvarmingstest | |
| Krav oppvarmingstest | Temperaturøkning ≤ 45 K |
| Resultat | Test bestått |
| Korttidsstrømsikkerhet 1,5 mm² | 0,18 kA |
| Resultat | Test bestått |
| Driftsfrekvent spenningssikkerhet | |
| Prøvespenning skalverdi | 1,89 kV |
| Resultat | Test bestått |
| Mekaniske spesifikasjoner | |
| Åpen sidevegg | Nei |
| Tekniske spesifikasjoner | |
| Hullavstand | 20,9 mm |
| Mekanisk fasthet | |
| Resultat | Test bestått |
| Feste på holder | |
| Monteringsskinne/Befestigungsauflage | Ledende monteringsplate |
| Testkraft skalverdi | 1 N |
| Resultat | Test bestått |
| Test med hensyn til lederskader og løse ledere | |
| Rotasjonshastighet | 10 o/min |
| Omdreininger | 135 |
| Ledertverrsnitt/vekt | 0,14 mm² / 0,2 kg |
| 1,5 mm² / 0,4 kg | |
| Resultat | Test bestått |
| Aldring | |
| Temperatursykluser | 192 |
| Resultat | Test bestått |
| Nålflammetest | |
| Virketid | 30 s |
| Resultat | Test bestått |
| Svingning/bredbåndstøy | |
| Testspesifikasjon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spekter | Levetidstest kategori 2, på dreibar sokkel |
| Frekvens | f1 = 5 Hz opptil f2 = 250 Hz |
| ASD-nivå | 6,12 (m/s²)²/Hz |
| Akselerasjon | 3,12g |
| Testvarighet pr. akse | 5 h |
| Testretninger | X-, Y- og Z-akse |
| Resultat | Test bestått |
| Støt | |
| Testspesifikasjon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Slagform | Halvsinus |
| Akselerasjon | 30g |
| Slagvarighet | 18 ms |
| Antall slag pr. retning | 3 |
| Testretninger | X-, Y- og Z-akse (pos. og neg.) |
| Resultat | Test bestått |
| Tilkobling iht. standard | IEC 60947-7-1/IEC 60947-7-2 |
| Monteringstype | Direktemontering med festetapp |
| Artikkelnummer | 3248364 |
| Pakkestørrelse | 20 Stk. |
| Minimum bestillingsmengde | 20 Stk. |
| Rabattgruppe | 31BB22 |
| Produktnøkkel | BE2269 |
| GTIN | 4055626309736 |
| Vekt pr. stk. (inkl. forpakning) | 11,225 g |
| Vekt pr. stk. (ekskl. forpakning) | 11,225 g |
| Tolltariffnummer | 85369010 |
| Opprinnelsesland | PL |
| EU RoHS | |
| Oppfyller kravene iht. RoHS-direktivet | Ja (Ingen unntak) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ingen farlige stoffer over grenseverdiene
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | Ingen stoff med en masseandel på over 0,1 % |
