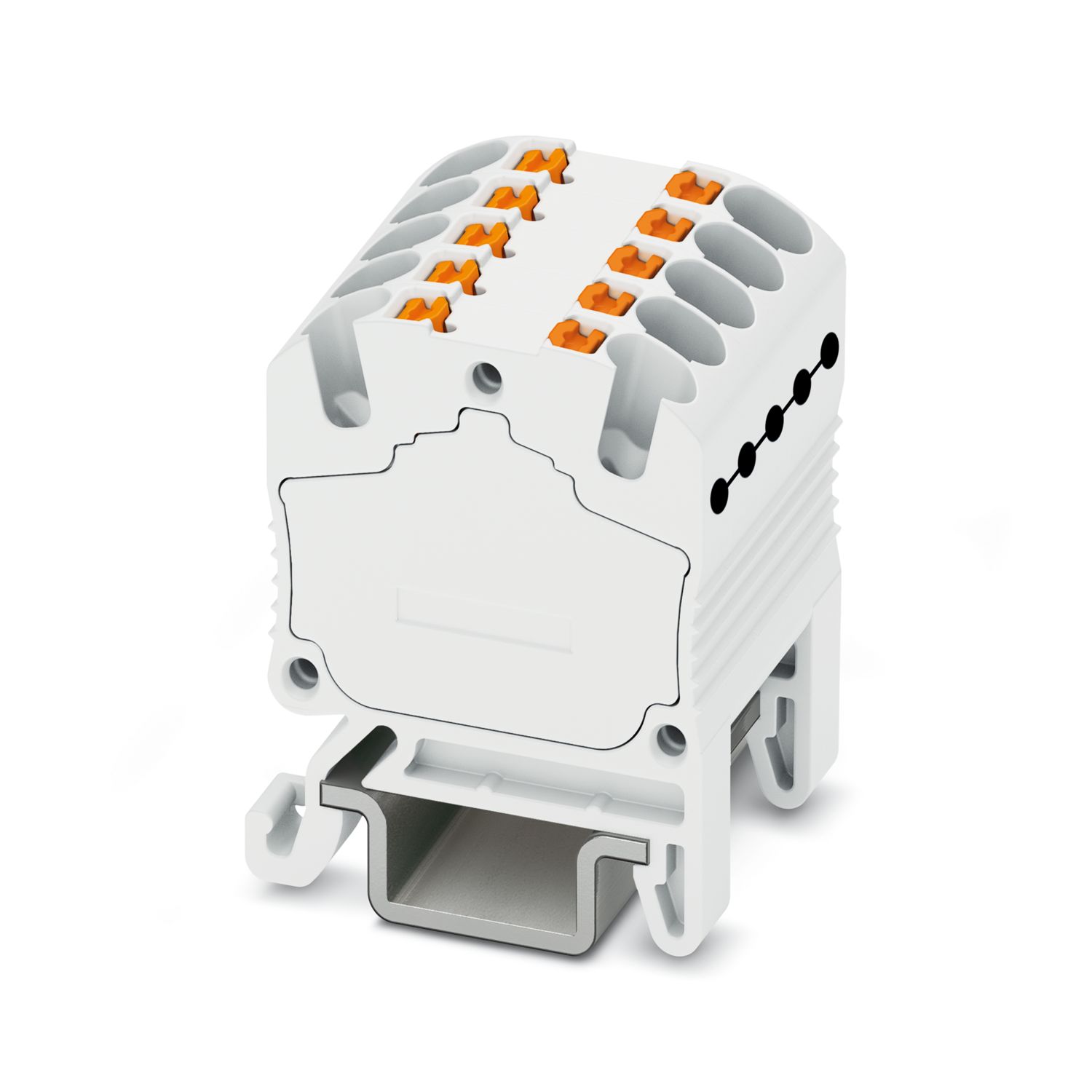

MP 10X1,5 WH - Mikrogjennomgangsmodul - 3248216

Artikkelegenskaper

Antall tilkoblinger	10
Antall rekker	1
Potensialer	1
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	3

Elektriske egenskaper

Merkestøtspenning	6 kV

Tilkoblingsdata

Antall tilkoblinger pr. etasje	10
Nominelt tverrsnitt	1,5 mm²
Merketverrsnitt AWG	14
Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	8 mm ... 10 mm
Prøvedor	A1 / B1
Tilkobling iht. standard	IEC 60947-7-1/IEC 60947-7-2
Ledertverrsnitt entrådet	0,14 mm² ... 1,5 mm²
Ledertverrsnitt [AWG]	26 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,14 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet [AWG]	26 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,25 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,25 mm² ... 1,5 mm²
Nominell strøm	17,5 A
Belastningsstrøm maksimal	17,5 A
Nominell spenning	500 V
Tilkoblingstverrsnitt kan plugges direkte
Ledertverrsnitt entrådet	0,34 mm² ... 1,5 mm²
Ledertverrsnitt entrådet [AWG]	24 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,5 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,5 mm² ... 1,5 mm²

Dimensjoner

Bredde	21 mm

Materialangivelser

Farge	hvit
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterialgruppe	I
Isolasjonsmaterial	PA
Statisk isolasjonsmaterialinnsats i kulde	-60 °C
Temperatur indeks isolasjonsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativ isolasjonsmaterial temperatur indeks (Elec., UL 746 B)	130 °C

Elektriske tester

Støtspenningstest
Prøvespenning skalverdi	7,3 kV
Resultat	Test bestått
Oppvarmingstest
Krav oppvarmingstest	Temperaturøkning ≤ 45 K
Resultat	Test bestått
Korttidsstrømsikkerhet 1,5 mm²	0,18 kA
Resultat	Test bestått
Driftsfrekvent spenningssikkerhet
Prøvespenning skalverdi	1,89 kV
Resultat	Test bestått

Mekaniske egenskaper

Mekaniske spesifikasjoner
Åpen sidevegg	Nei

Mekaniske kontroller

Mekanisk fasthet
Resultat	Test bestått
Feste på holder
Monteringsskinne/Befestigungsauflage	NS 15
Testkraft skalverdi	1 N
Resultat	Test bestått
Test med hensyn til lederskader og løse ledere
Rotasjonshastighet	10 o/min
Omdreininger	135
Ledertverrsnitt/vekt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestått

Miljø- og levetidsbetingelser

Aldring
Temperatursykluser	192
Resultat	Test bestått
Nålflammetest
Virketid	30 s
Resultat	Test bestått
Svingning/bredbåndstøy
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Spekter	Levetidstest kategori 2, på dreibar sokkel
Frekvens	f₁ = 5 Hz opptil f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Akselerasjon	3,12g
Testvarighet pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestått
Støt
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Slagform	Halvsinus
Akselerasjon	30g
Slagvarighet	18 ms
Antall slag pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestått

Standarder og bestemmelser

Tilkobling iht. standard	IEC 60947-7-1/IEC 60947-7-2

Montering

Artikkelnummer	3248216
Pakkestørrelse	20 Stk.
Minimum bestillingsmengde	20 Stk.
Rabattgruppe	BE2269
Produktnøkkel	BE2269
GTIN	4055626252377
Vekt pr. stk. (inkl. forpakning)	9,134 g
Vekt pr. stk. (ekskl. forpakning)	9,134 g
Tolltariffnummer	85369010
Opprinnelsesland	PL

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %
