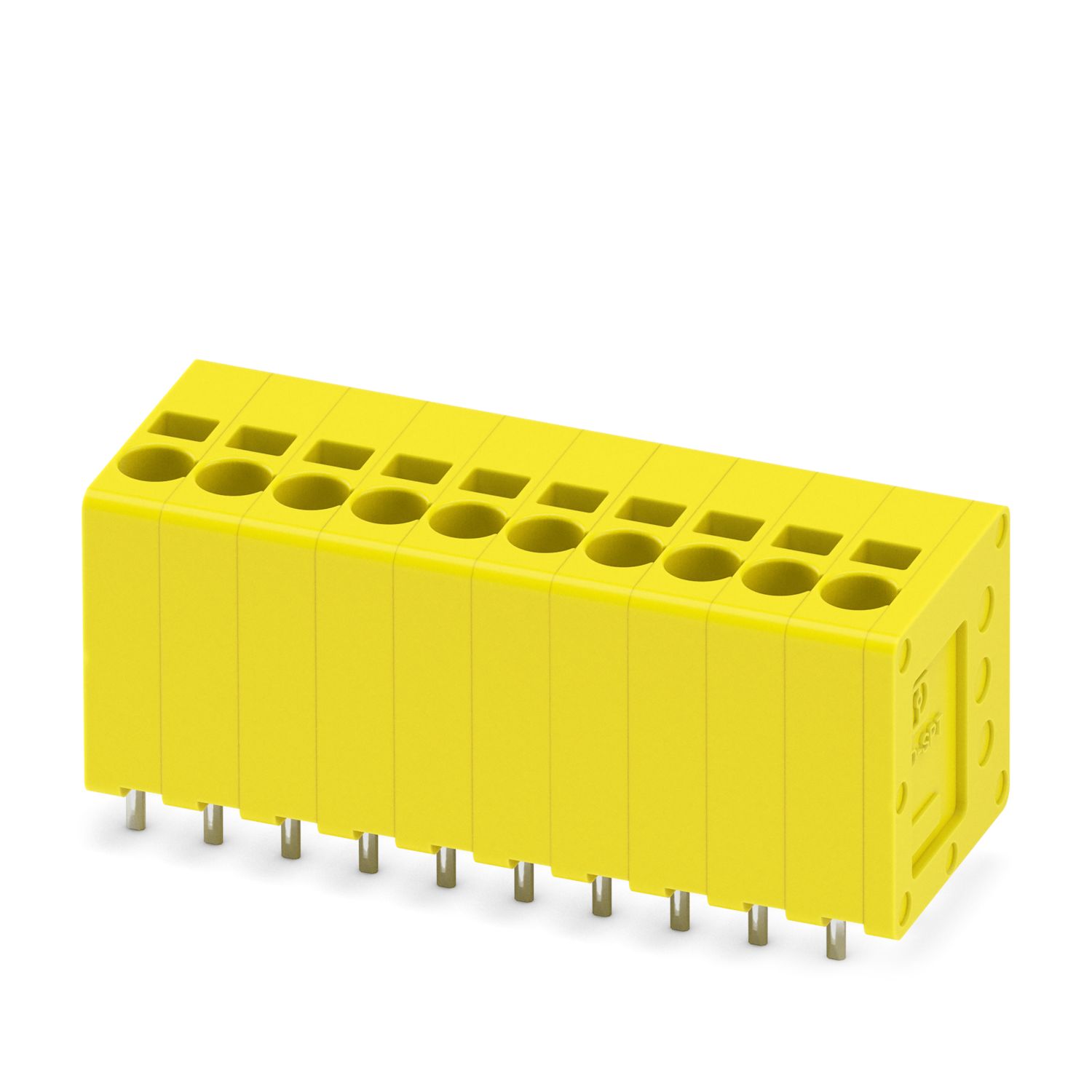

SPT 1,5/10-V-3,5 YE - Printmodul

1702616

Kretskortmodul, nominell strøm: 17,5 A, merkespenning (III/2): 200 V, nominelt tverrsnitt: 1,5 mm², antall potensialer: 10, antall rekker: 1, poltall pr. rekke: 10, artikkelserie: SPT 1,5/..-V, delingsmål: 3,5 mm, tilkoblingstype: Push-in-fjærtilkobling, montering: Bølgelodding, tilkoblingsretning leder/kretskort: 90 °, farge: gul, Pin-layout: Lineær pinning, Pinlengde [P]: 2,5 mm, antall loddepinner pr. potensial: 2, forpakningstype: pakket i kartong

Produktdetaljer

Produkttype	Kretskortmodul
Produktserie	SPT 1,5/..-V
Produktserie	COMBICON Terminals S
Poltall	10
Delingsmål	3,5 mm
Antall tilkoblinger	10
Antall rekker	1
Antall potensialer	10
Pinlayout	Lineær pinning
Antall loddepinner per potensial	2

Egenskaper
Nominell strøm I_N	17,5 A
Nominell spenning U_N	200 V
Merkespenning (III/3)	160 V
Merkestøtspenning (III/3)	2,5 kV
Merkespenning (III/2)	200 V
Merkestøtspenning (III/2)	2,5 kV
Merkespenning (II/2)	400 V
Merkestøtspenning (II/2)	2,5 kV

Tilkoblingsteknikk
Nominelt tverrsnitt	1,5 mm²
Ledertilkobling
Tilkoblingstype	Push-in-fjærtilkobling
Ledertverrsnitt entrådet	0,2 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 1,5 mm²
Ledertverrsnitt AWG	24 ... 16
Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse	0,25 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse	0,25 mm² ... 0,75 mm²
Avisoleringslengde	10 mm
Informasjon om endehylser uten isolasjonskrage
anbefalt krympetang	1212034 CRIMPFOX 6
endehylser uten isolasjonskrager, i henhold til DIN 46228‑1	Tverrsnitt: 0,25 mm²; Lengde: 7 mm
	Tverrsnitt: 0,34 mm²; Lengde: 7 mm
	Tverrsnitt: 0,5 mm²; Lengde: 8 mm
	Tverrsnitt: 0,75 mm²; Lengde: 8 mm
	Tverrsnitt: 1 mm²; Lengde: 8 mm
	Tverrsnitt: 1,5 mm²; Lengde: 8 mm
Informasjon om endehylser med isolasjonskrage
anbefalt krympetang	1212034 CRIMPFOX 6
endehylser med isolasjonskrager, i henhold til DIN 46228‑4	Tverrsnitt: 0,25 mm²; Lengde: 8 mm
	Tverrsnitt: 0,34 mm²; Lengde: 8 mm
	Tverrsnitt: 0,5 mm²; Lengde: 8 mm ... 10 mm
	Tverrsnitt: 0,75 mm²; Lengde: 8 mm ... 10 mm

Monteringstype	Bølgelodding
Pinlayout	Lineær pinning

Materialdata - kontakt
Merk	WEEE/RoHS-samsvar, whisker-fri i henhold til IEC 60068-2-82/JEDEC JESD 201
Materiale kontakt	Cu-legering
Overflatetilstand	galvanisk fortinnet
Metalloverflate tilkoblingspunkt (dekksjikt)	Tinn (4 - 8 µm Sn)
Metalloverflate loddeområde (dekksjikt)	Tinn (4 - 8 µm Sn)
Materialdata - hus
Farge (Hus)	gul (1018)
Isolasjonsmaterial	PA
Isolasjonsmaterialgruppe	I
CTI iht. IEC 60112	600
Brennbarhetsklasse iht. UL 94	V0
Glødetråd-antennelighetstall GWFI i henhold til EN 60695-2-12	850
Glødetråd-antennelsestemperatur GWIT i henhold til EN 60695-2-13	775
Temperatur på kuletrykktest i henhold til EN 60695-10-2	125 °C

Delingsmål	3,5 mm
	3,5 mm
Bredde [w]	36,4 mm
Høyde [h]	16,9 mm
Lengde [l]	13,5 mm
Bygghøyde	14,4 mm
Loddepinnelengde [P]	2,5 mm
Stiftmål	0,8 x 0,8 mm
Kretskortdesign
Stiftavstand	8,2 mm
Borehulldiameter	1,2 mm

Test med hensyn til lederskader og løse ledere
Testspesifikasjon	DIN EN 60999-1 (VDE 0609-1):2000-12
Resultat	Test bestått
Strekkprøve
Testspesifikasjon	DIN EN 60999-1 (VDE 0609-1):2000-12
Ledertverrsnitt/ledertype/trekkraft referanseverdi/ER-verdi	0,2 mm² / entrådet / > 10 N
	0,2 mm² / flertrådet / > 10 N
	1,5 mm² / entrådet / > 40 N
	1,5 mm² / flertrådet / > 40 N

Oppvarmingstest
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Krav oppvarmingstest	Summen av omgivelsestemperatur og oppvarming av kretskorttilkoblingsklemmen skal ikke overskride øvre grensetemperatur.
Korttidsstrømsikkerhet
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolasjonsmotstand
Testspesifikasjon	DIN EN 60512-3-1:2003-01
Isolasjonsmotstand tilgrensende poler	> 5 MΩ
Luft- og krypavstander \| 1. isolasjonskoordinering
Anvendelse	uten delingsmål-avstandsstykke
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolasjonsmaterialgruppe	I
Krypstrømfasthet (DIN EN 60112 (VDE 0303-11))	CTI 600
Merkeisolasjonsspenning (III/3)	160 V
Merkestøtspenning (III/3)	2,5 kV
minimumsverdi luftavstand - inhomogent felt (III/3)	1,5 mm
minimumsverdi krypavstand (III/3)	2 mm
Merkeisolasjonsspenning (III/2)	200 V
Merkestøtspenning (III/2)	2,5 kV
minimumsverdi luftavstand - inhomogent felt (III/2)	1,5 mm
minimumsverdi krypavstand (III/2)	1,5 mm
Merkeisolasjonsspenning (II/2)	400 V
Merkestøtspenning (II/2)	2,5 kV
minimumsverdi luftavstand - inhomogent felt (II/2)	1,5 mm
minimumsverdi krypavstand (II/2)	2 mm
Luft- og krypavstander \| 2. isolasjonskoordinering
Anvendelse	med RZ-SPT 2,5-2,5
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolasjonsmaterialgruppe	I
Krypstrømfasthet (DIN EN 60112 (VDE 0303-11))	CTI 600
Merkeisolasjonsspenning (III/3)	320 V
Merkestøtspenning (III/3)	4 kV
minimumsverdi luftavstand - inhomogent felt (III/3)	3 mm
minimumsverdi krypavstand (III/3)	4 mm
Merkeisolasjonsspenning (III/2)	400 V
Merkestøtspenning (III/2)	4 kV
minimumsverdi luftavstand - inhomogent felt (III/2)	3 mm
minimumsverdi krypavstand (III/2)	3 mm
Merkeisolasjonsspenning (II/2)	630 V
Merkestøtspenning (II/2)	4 kV
minimumsverdi luftavstand - inhomogent felt (II/2)	3 mm
minimumsverdi krypavstand (II/2)	3,2 mm
Luft- og krypavstander \| 3. isolasjonskoordinering
Anvendelse	med RZ-SPT 2,5-5,0
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolasjonsmaterialgruppe	I
Krypstrømfasthet (DIN EN 60112 (VDE 0303-11))	CTI 600
Merkeisolasjonsspenning (III/3)	500 V
Merkestøtspenning (III/3)	6 kV
minimumsverdi luftavstand - inhomogent felt (III/3)	5,5 mm
minimumsverdi krypavstand (III/3)	6,3 mm
Merkeisolasjonsspenning (III/2)	630 V
Merkestøtspenning (III/2)	6 kV
minimumsverdi luftavstand - inhomogent felt (III/2)	5,5 mm
minimumsverdi krypavstand (III/2)	5,5 mm
Merkeisolasjonsspenning (II/2)	800 V
Merkestøtspenning (II/2)	6 kV
minimumsverdi luftavstand - inhomogent felt (II/2)	5,5 mm
minimumsverdi krypavstand (II/2)	5,5 mm

Vibrasjonstest
Testspesifikasjon	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frekvens	10 - 150 - 10 Hz
Sweep-hastighet	1 oktav/min
Amplitude	0,35 mm (10 Hz ... 60,1 Hz)
Akselerasjon	50 m/s² (60,1 Hz ... 150 Hz)
Testvarighet pr. akse	2,5 h
Testretninger	X-, Y- og Z-akse
Glødetrådtest
Testspesifikasjon	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatur	850 °C
Virketid	5 s
Aldring
Testspesifikasjon	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Miljøforhold
Omgivelsestemperatur (drift)	-40 °C ... 105 °C (Avhengig av strømbelastnings-/deratingkurven)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 70 °C
Relativ luftfuktighet (lagring/transport)	30 % ... 70 %
Omgivelsestemperatur (montasje)	-5 °C ... 100 °C

Forpakningstype	pakket i kartong

Forretningsinformasjon

Artikkelnummer	1702616
Pakkestørrelse	60 Stk.
Minimum bestillingsmengde	60 Stk.
Merknad	Ordrerelatert fremstilling (ingen retur)
Rabattgruppe	31BAA
Produktnøkkel	AALBFC
GTIN	4046356599450
Vekt pr. stk. (inkl. forpakning)	9,45 g
Vekt pr. stk. (ekskl. forpakning)	8,834 g
Tolltariffnummer	85369010
Opprinnelsesland	PL

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
keine
	200 V	17,5 A		0,2 - 1,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
B
	300 V	10 A	24 - 16
D
	300 V	10 A	24 - 16
