cULus Recognized
Godkjennings-ID: E60425-20050718| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | |||
| D | ||||
| 300 V | 8 A | |||
MCO 1,5/ 4-G1L-3,5 KMGY
-
Kretskortbasislist
2278364
Kretskortbasislist, nominelt tverrsnitt: 1,5 mm2, farge: lysegrå, nominell strøm: 8 A, merkespenning (III/2): 160 V, kontaktoverflate: Sn, kontakttype: Stift, antall potensialer: 4, antall rekker: 1, poltall: 4, antall tilkoblinger: 4, artikkelserie: MCO 1,5/..-G1L, delingsmål: 3,5 mm, montering: Bølgelodding, pin-layout: Lineær pinning, pinlengde [P]: 2,75 mm, antall loddepinner pr. potensial: 1, stikksystem: COMBICON MC 1,5, Posisjonering plugghode: Ortogonal, kobling: uten, forpakningstype: pakket i kartong, Artikkel med pinutgang på venstre side
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Produkttype | Kretskortbasislist |
| Produktserie | MCO 1,5/..-G1L |
| Byggform | Basishus loddrett på kretskortet |
| Poltall | 4 |
| Delingsmål | 3,5 mm |
| Antall tilkoblinger | 4 |
| Antall rekker | 1 |
| Antall potensialer | 4 |
| Type montering | uten |
| Pinlayout | Lineær pinning |
| Antall loddepinner per potensial | 1 |
| Egenskaper | |
| Nominell strøm IN | 8 A |
| Nominell spenning UN | 160 V |
| Gjennomgangsmotstand | 1,6 mΩ |
| Merkespenning (III/3) | 160 V |
| Merkestøtspenning (III/3) | 2,5 kV |
| Merkespenning (III/2) | 160 V |
| Merkestøtspenning (III/2) | 2,5 kV |
| Merkespenning (II/2) | 320 V |
| Merkestøtspenning (II/2) | 2,5 kV |
| Monteringstype | Bølgelodding |
| Pinlayout | Lineær pinning |
| Materialdata - kontakt | |
| Merk | WEEE/RoHS-samsvar, whisker-fri i henhold til IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overflatetilstand | fortinnet |
| Metalloverflate tilkoblingspunkt (dekksjikt) | Tinn (Sn) |
| Metalloverflate kontaktområde (dekksjikt) | Tinn (4 - 8 µm Sn) |
| Metalloverflate loddeområde (dekksjikt) | Tinn (4 - 8 µm Sn) |
| Materialdata - hus | |
| Farge (Hus) | lysegrå (7035) |
| Isolasjonsmaterial | PA |
| Isolasjonsmaterialgruppe | I |
| CTI iht. IEC 60112 | 600 |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Glødetråd-antennelighetstall GWFI i henhold til EN 60695-2-12 | 850 |
| Glødetråd-antennelsestemperatur GWIT i henhold til EN 60695-2-13 | 775 |
| Temperatur på kuletrykktest i henhold til EN 60695-10-2 | 125 °C |
| Målskisse |
|
| Delingsmål | 3,5 mm |
| Bredde [w] | 14,95 mm |
| Høyde [h] | 15,3 mm |
| Lengde [l] | 14,55 mm |
| Loddepinnelengde [P] | 2,75 mm |
| Stiftmål | 0,8 x 0,8 mm |
| Kretskortdesign | |
| Borehulldiameter | 1,2 mm |
| Visuell kontroll | |
| Testspesifikasjon | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestått |
| Målekontroll | |
| Testspesifikasjon | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestått |
| Bestandighet for skrift | |
| Testspesifikasjon | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestått |
| Polarisering og koding | |
| Testspesifikasjon | DIN EN 60512-13-5:2006-11 |
| Resultat | Test bestått |
| Kontaktholder i bruk | |
| Testspesifikasjon | DIN EN 60512-15-1:2009-03 |
| Kontaktholder i bruk Krav >20 N |
Test bestått |
| Plugg- og trekkrefter | |
| Resultat | Test bestått |
| Antall sykluser | 25 |
| Innstikkskraft pr. pol ca. | 8 N |
| Trekkraft pr. pol ca. | 4 N |
| Termisk test | Testgruppe C | |
| Testspesifikasjon | DIN EN 60512-5-1:2003-01 |
| Kontrollert poltall | 5 |
| Isolasjonsmotstand | |
| Testspesifikasjon | DIN EN 60512-3-1:2003-01 |
| Isolasjonsmotstand tilgrensende poler | > 5 MΩ |
| Luft- og krypavstander | | |
| Isolasjonsmaterialgruppe | I |
| Merkeisolasjonsspenning (III/3) | 160 V |
| Merkestøtspenning (III/3) | 2,5 kV |
| minimumsverdi luftavstand - inhomogent felt (III/3) | 1,5 mm |
| minimumsverdi krypavstand (III/3) | 2 mm |
| Merkeisolasjonsspenning (III/2) | 160 V |
| Merkestøtspenning (III/2) | 2,5 kV |
| minimumsverdi luftavstand - inhomogent felt (III/2) | 1,5 mm |
| minimumsverdi krypavstand (III/2) | 0,8 mm |
| Merkeisolasjonsspenning (II/2) | 320 V |
| Merkestøtspenning (II/2) | 2,5 kV |
| minimumsverdi luftavstand - inhomogent felt (II/2) | 1,5 mm |
| minimumsverdi krypavstand (II/2) | 1,6 mm |
| Vibrasjonstest | |
| Testspesifikasjon | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Akselerasjon | 5g (60,1 Hz ... 150 Hz) |
| Testvarighet pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspesifikasjon | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Høyeste spenningsstøt som isolasjonen kan motstå på havnivå | 2,95 kV |
| Gjennomgangsmotstand R1 | 1,6 mΩ |
| Gjennomgangsmotstand R2 | 1,6 mΩ |
| Pluggsykluser | 25 |
| Isolasjonsmotstand tilgrensende poler | > 5 MΩ |
| Klimatisk test | |
| Testspesifikasjon | DIN EN ISO 6988:1997-03 |
| Korrosjonspåkjenning | 0,2 dm3 SO2 på 300 dm3/ 40 °C/1 syklus |
| Varmepåkjenning | 105 °C/168 h |
| Holdevekselspenning | 1,39 kV |
| Miljøforhold | |

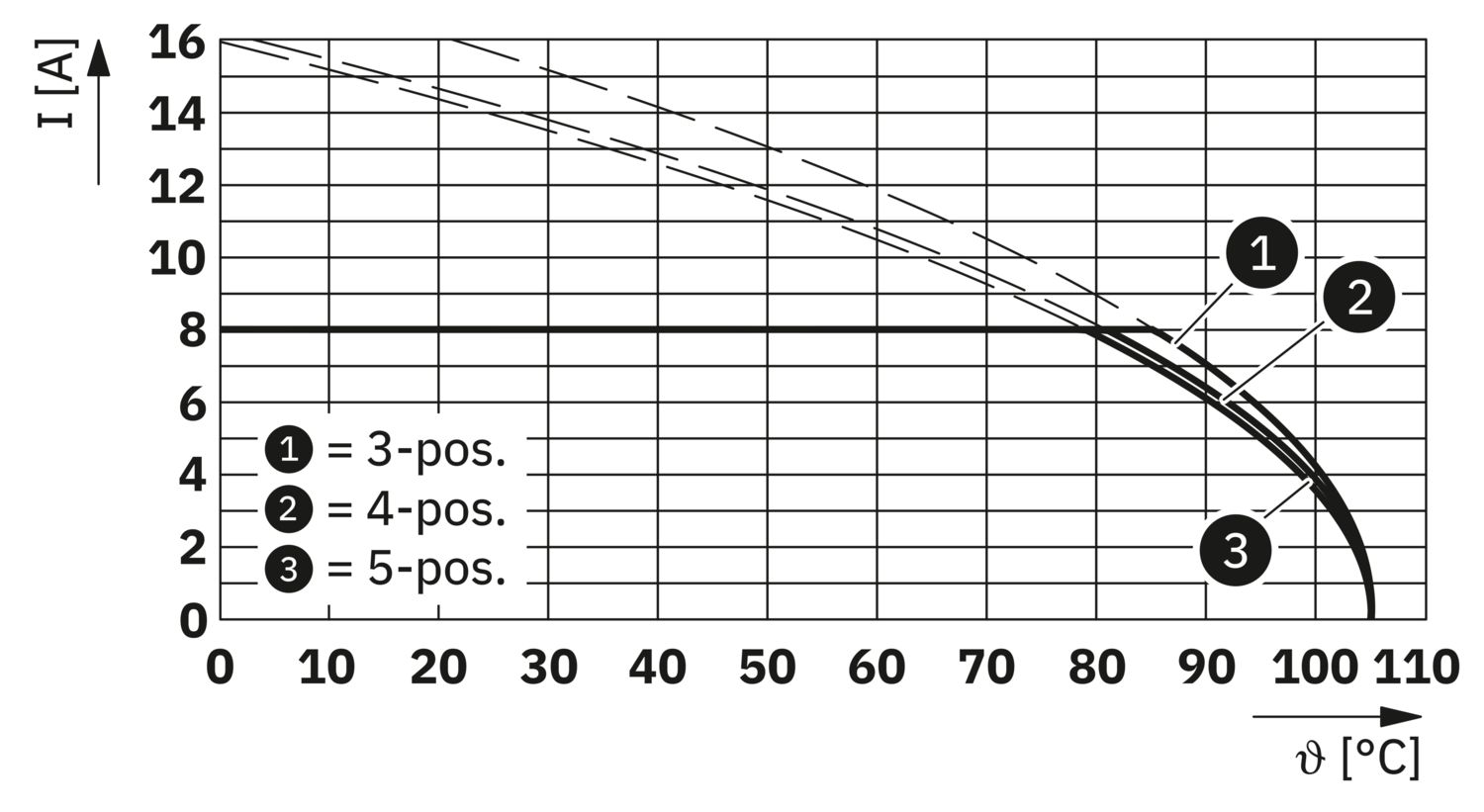

| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (Avhengig av deratingkurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Forpakningstype | pakket i kartong |
| Type ny forpakning | Kartong |
Dine fordeler
Pluggretning ortogonalt (rettvinklet) på kretskortet
