QUINT4-UPS/24DC/24DC/10/EC - UPSユニット - 2907070

注記

概要	EtherCAT®はドイツのBeckhoff Automation GmbH社によりライセンス化された登録商標および特許技術です。

入力データ

入力電圧	24 V DC
入力電圧範囲	18 V DC ... 30 V DC
入力電圧範囲		18 V DC ... 32 V DC
耐電圧、最大	35 V DC
内部入力ヒューズ	なし
電源の電圧種類	DC
突入電流	≤ 7 A (≤ 4 ms)
極性反転保護	あり
固定のバックアップ閾値	22 V DC
固定のバックアップ閾値		30 V DC
動的活性化閾値	> 1 V / 100 ms
スイッチオンタイム	最大 3 s
バッテリー動作中のスイッチオン時間（バッテリー起動）	8 s
電圧降下、入力/出力	0.4 V DC
電流消費I_N（U_N, I_OUT = I_N, I_charge = 0）	10.1 A
電流消費時I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	16.3 A
電流消費時I_No-Load(U_N, I_OUT = 0, I_charge = 0)	105 mA
電流消費時I_charge (U_N, I_OUT = 0, I_charge = max)	3.7 A
電流消費時P_N (U_N, I_OUT = I_N, I_charge = 0)	245 W
電力消費P_max (U_N, I_OUT = I_Stat.Boost, I_charge = max)	386 W
電力消費P_No-Load (U_N, I_OUT = 0, I_charge = 0)	2.6 W
電力消費P_charge (U_N, I_OUT = 0, I_charge = max)	92 W

出力データ

効率	通常 97 %
出力数	1
耐短絡	あり
無負荷保証	あり
スイッチオーバー時間	0 ms
並列接続のUPS	はい、デカップリングモジュール付きです（バッファ時間の延長と冗長性確保のため）
UPS直列接続	いいえ
並列バッテリモジュール	あり、5（ライン保護を監視）
直列バッテリモジュール	いいえ
主電源動作
出力電圧	24 V DC (U_OUT = U_IN - 0.4 V DC)
出力電圧範囲	18 V DC ... 30 V DC
出力電圧範囲		18 V DC ... 32 V DC
出力電流I_N	10 A
スタティックブースト（I_Stat.Boost）	12.5 A
ダイナミックブースト（I_Dyn.Boost）	20 A (5秒)
Selective Fuse Breaking (I_SFB)	60 A (15 ミリ秒)
出力電力P_OUT (U_N, I_OUT = I_N)	240 W
出力電力P_OUT (U_N, I_OUT = I_stat.Boost)	300 W
出力P_OUT（U_N、I_OUT = I_dyn.Boost）	480 W (5秒)
電力損失無負荷（U_N、I_Out = 0、I_Charge = 0）	1 W
電力損失定格負荷（U_N、I_Out = I_N、I_Charge = 0）	6 W
バッテリー駆動
出力電圧	24 V DC (U_OUT = U_BAT - 0.4 V DC)
出力電圧範囲	19 V DC ... 32 V DC
出力電流I_N	10 A
スタティックブースト（I_Stat.Boost）	12.5 A
Selective Fuse Breaking (I_SFB)	60 A (15 ミリ秒)
出力電力P_OUT (U_N, I_OUT = I_N)	240 W
出力電力P_OUT (U_N, I_OUT = I_stat.Boost)	300 W
出力P_OUT（U_N、I_OUT = I_dyn.Boost）	480 W (5秒)

バッテリーモジュール

充電終了電圧	32 V DC
充電終止電圧（温度補償型）	25 V DC ... 32 V DC
充電電流（設定可能）	3 A
定格容量（追加充電器なし）	1.2 Ah ... 60 Ah
最大容量	80 Ah
充電時間	120 h
バッファ時間	25 最小 (7.2 Ah)
過放電保護	19.2 V DC
バッテリテクノロジ	VRLA 、VRLA-WTR 、LI-ION
充電特性曲線	IU₀U
IQ-Technology	あり
温度センサ	あり
温度補償（設定可能）	42 mV/K

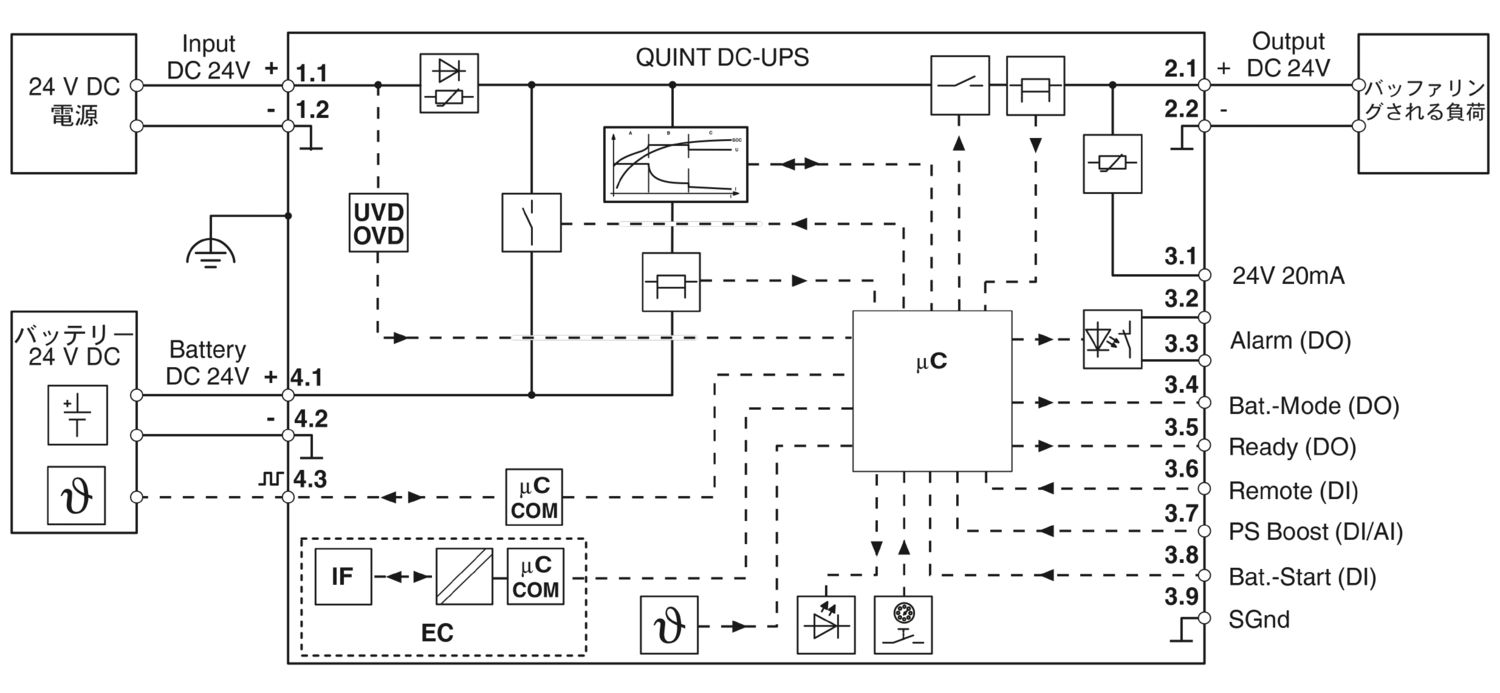

接続データ

入力
極	1.x
電線接続
接続方式	ネジ接続
単線	0.2 mm² ... 2.5 mm²
撚線	0.2 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブなし	0.2 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブ付き	0.2 mm² ... 2.5 mm²
単線（AWG）	30 ... 12 (Cu)
剥き線長さ	6.5 mm (単線/撚線)
締付けトルク	0.5 Nm ... 0.6 Nm
ドライブ型ねじヘッド	マイナス L
出力
極	2.x
電線接続
接続方式	ネジ接続
単線	0.2 mm² ... 2.5 mm²
撚線	0.2 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブなし	0.2 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブ付き	0.2 mm² ... 2.5 mm²
単線（AWG）	30 ... 12 (Cu)
剥き線長さ	6.5 mm (単線/撚線)
締付けトルク	0.5 Nm ... 0.6 Nm
ドライブ型ねじヘッド	マイナス L
信号
極	3.x
電線接続
接続方式	プッシュイン式
単線	0.2 mm² ... 1 mm²
撚線	0.2 mm² ... 1 mm²
撚線、フェルール付き、プラスチックスリーブなし	0.2 mm² ... 0.75 mm² (Cu)
撚線、フェルール付き、プラスチックスリーブなし		0.5 mm² (推奨)
撚線、フェルール付き、プラスチックスリーブ付き	0.2 mm² ... 0.75 mm²
単線（AWG）	24 ... 16 (Cu)
剥き線長さ	8 mm (単線/撚線)
バッテリー
極	4.x
接続技術
接続位置マーキング	4.1 (+)、 4.2 (-)、 4.3 ()
電線接続
接続方式	ネジ接続
単線	0.2 mm² ... 2.5 mm²
撚線	0.2 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブなし	0.25 mm² ... 2.5 mm²
撚線、フェルール付き、プラスチックスリーブ付き	0.25 mm² ... 2.5 mm²
単線（AWG）	30 ... 12 (Cu)
剥き線長さ	6.5 mm (単線/撚線)
締付けトルク	0.5 Nm ... 0.6 Nm
ドライブ型ねじヘッド	マイナス L

インターフェース

インターフェース	EtherCAT®
インターフェースの数	2
接続方式	RJ45
サポートされるプロトコル	CoE
ロッキング	ロッキングクリップ
伝送手段	Twisted-Pair
特長	Autonegotiation
		Autocrossing
		半二重または全二重
		自動認識
トポロジ	リング型
トポロジ		ライン型
通信速度	100 Mbps
伝送距離	最大 100 m
サイクルタイム	< 100 µs
アクセス時間	≤ 2 s
チップセット	Renesas R-IN32M3
電気的絶縁	あり
Device ID	2C5B74_hex
ベンダーID	84_hex

信号伝達

LED信号伝達
シグナリングのタイプ	DC OK（緑）
	アラーム（赤）
	バッテリーモード（黄）
	SOC（赤、緑）
	データ（赤、緑）

製品特性

製品シリーズ	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
環境保護指令	RoHS指令2011/65/EU
	WEEE
	Reach
絶縁特性
保護クラス	III (PEなし)
汚染度	2
平均寿命（電解コンデンサ）
時間	137895 h

寸法

製品寸法
幅	35 mm
高さ	130 mm
奥行き	125 mm
奥行き (機器の奥行き（DINレール取付け）)	125 mm (機器の奥行き（DINレール取付け）)
別の取付け方法を使用する場合の製品寸法
幅	123 mm
高さ	130 mm
奥行き	37 mm
取付け寸法
設置時あき　右/左（アクティブ）	5 mm / 5 mm (P_Out ≥50 %)
設置時あき　右/左（パッシブ）	0 mm / 0 mm (P_Out ≥50 %)
設置時あき　右/左（アクティブ、パッシブ）	0 mm / 0 mm (P_Out ≤50 %)
設置時あき　上/下（アクティブ）	50 mm / 50 mm (P_Out ≥50 %)
設置時あき　上/下（パッシブ）	40 mm / 20 mm (P_Out ≥50 %)
設置時あき　上/下（アクティブ、パッシブ）	40 mm / 20 mm (P_Out ≤50 %)

取付け

取付けタイプ	DINレール取付け
取付け位置	水平DINレールNS 35/7.5およびNS 35/15（EN 60715準拠）

材料仕様

UL 94難燃性（ハウジング / 端子台）	V0
ハウジング材質	金属製
フード型	ステンレス製X6Cr17
サイドエレメントのタイプ	アルミニウムAlMg3

環境条件と実際の条件

周囲条件
保護等級	IP20
使用周囲温度	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
周囲温度（起動時）	-40 °C
最大高度	≤ 4000 m
気候クラス	3K3 (EN 60721)
最大許容相対湿度（動作時）	≤ 95 % (25 °C時、結露なし)
衝撃	18 ms、30g、各方向（IEC 60068-2-27準拠）
振動（動作）	2.3g

規格と基準

過電圧カテゴリ
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
保護特別低電圧
標準割当て	保護特別低電圧
標準/仕様	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

承認

UL認証
表示記号	UL/C-UL Listed UL 61010-1
UL認証
表示記号	UL/C-UL Listed UL 61010-2-201
UL認証
表示記号	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
表示記号	CAN/CSA-C22.2 No. 61010-1-12
CSA
表示記号	CAN/CSA-IEC 61010-2-201
CSA
表示記号	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CBスキーム
表示記号	IEC 61010-1
		IEC 61010-2-201
DNV
表示記号	Class Guideline DNVGL-CG-0339
注記	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMCデータ

電磁適合性	EMC指令2014/30/EUに準拠
低電圧指令	低電圧指令2014/35/ECに準拠
ノイズ輻射のEMC要件	EN 61000-6-3
ノイズ輻射のEMC要件		EN 61000-6-4
ノイズイミュニティに対するEMC要件	EN 61000-6-1
ノイズイミュニティに対するEMC要件		EN 61000-6-2
ノイズイミュニティ	EN 61000-6-1（家庭用）、EN 61000-6-2（産業用）、EN 61000-6-5（スイッチング機器）、IEC/EN 61850-3（電源）に準拠の耐性
ノイズ輻射
規格/規則	その他の基本規格として、EN 61000-6-5（スイッチング機器の耐性）、IEC/EN 61850-3（電源）
静電気放電
標準/規則	EN 61000-4-2
静電気放電
接触放電	8 kV (試験強度4)
空気中の放電	15 kV (試験強度4)
注釈	動作基準B
高周波電磁界
標準/規則	EN 61000-4-3
高周波電磁界
周波数範囲	80 MHz ... 1 GHz
試験場の強度	20 V/m (試験強度3)
周波数範囲	1 GHz ... 6 GHz
試験場の強度	10 V/m (試験強度3)
周波数範囲	1 GHz ... 6 GHz
試験場の強度	10 V/m (試験強度3)
注釈	動作基準A
高速過渡現象（バースト）
標準/規則	EN 61000-4-4
高速過渡現象（バースト）
入力	4 kV (試験強度4 - 非対称)
出力	4 kV (試験強度4 - 非対称)
信号	4 kV (試験強度4 - 非対称)
注釈	動作基準B
サージ電圧負荷（サージ）
標準/規則	EN 61000-4-5
サージ電圧負荷（サージ）
入力	1 kV (試験強度3 - 対称)
入力		2 kV (試験強度3 - 非対称)
出力	1 kV (試験強度3 - 対称)
出力		2 kV (試験強度3 - 非対称)
信号	1 kV (試験強度2 - 非対称)
注釈	動作基準B
伝導妨害
標準/規則	EN 61000-4-6
伝導妨害
入力／出力／信号	非対称
周波数範囲	0.15 MHz ... 80 MHz
注釈	動作基準A
電圧	10 V (試験強度3)
電源周波磁場
標準/規則	EN 61000-4-8
周波数	16.67 Hz
		50 Hz
		60 Hz
試験場の強度	100 A/m
補足事項	60秒後
注釈	動作基準A
周波数	50 Hz
周波数		60 Hz
周波数範囲	50 Hz ... 60 Hz
試験場の強度	1 kA/m
補足事項	3 s
周波数	0 Hz
試験場の強度	300 A/m
補足事項	DC、60 s
基準
動作基準A	仕様範囲内で通常動作
動作基準B	一時的に動作不安定になった場合はデバイスが自動復帰

アイテム番号	2907070
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	CMUI43
GTIN	4055626171265
1個あたりの重量（梱包を含む）	545 g
1個あたりの重量（梱包を含まない）	477 g
関税率	85371091
生産国	CN

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Diboron trioxide (CAS-NO: 1303-86-2)
REACH 認可対象候補物質に関する注 (CAS-NO)		Lead (CAS-NO: 7439-92-1)
SCIP	f370f520-eec9-4573-bc76-1b09b1ecc2ba
EF3.1 気候変動
CO2e kg	30.22 kg CO2e
