HEAVYCON端子台付きコネクタ、ソケットインサート、B10シリーズ、10極、左の制御盤パネル用、ねじ式
| 概要 | B10タイプのHEAVYCON-ADVANCE取付けフランジとHEAVYCONパネル取付けベース用 |
| 概要 | コネクタは、負荷/電圧なしの場合のみ操作できます。 |
| 製品ライン | 端子台付コネクタ |
| 製品シリーズ | HC-B |
| シリーズ | HC-B |
| タイプ | B10 |
| 極数 | 10 |
| 接続プロファイル | 10+PE |
| コンタクト番号設定 | 1 - 10 |
| 型式 | 制御盤の左側に取付け |
| ドライバーブレード | 0.5 x 3.5 mm |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格電圧（III/3） | 500 V |
| 定格サージ電圧 | 6 kV |

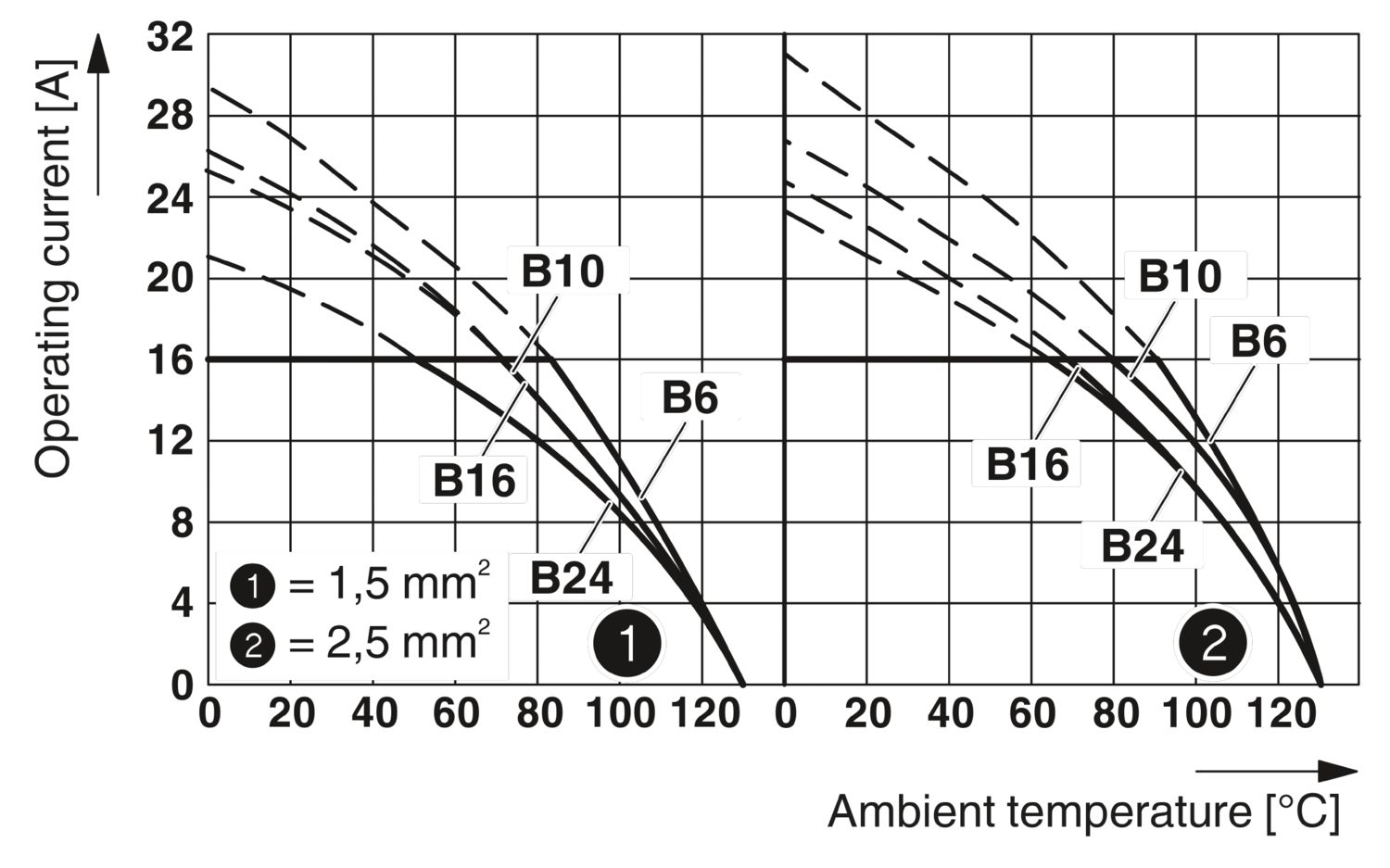

| 定格電流 | 16 A |
| SCCR | 5 kA (UL 2237) |
| 接続技術 | |
| 接続テクノロジ | ネジ接続 |
| 準拠規格 | IEC / EN |
| 電線接続 | |
| 電線断面積 | 0.5 mm² ... 2.5 mm² |
| 電線断面積AWG | 20 ... 14 |
| 締付けトルク | 0.5 Nm ... 0.8 Nm |
| 芯線むき長 | 12 mm |

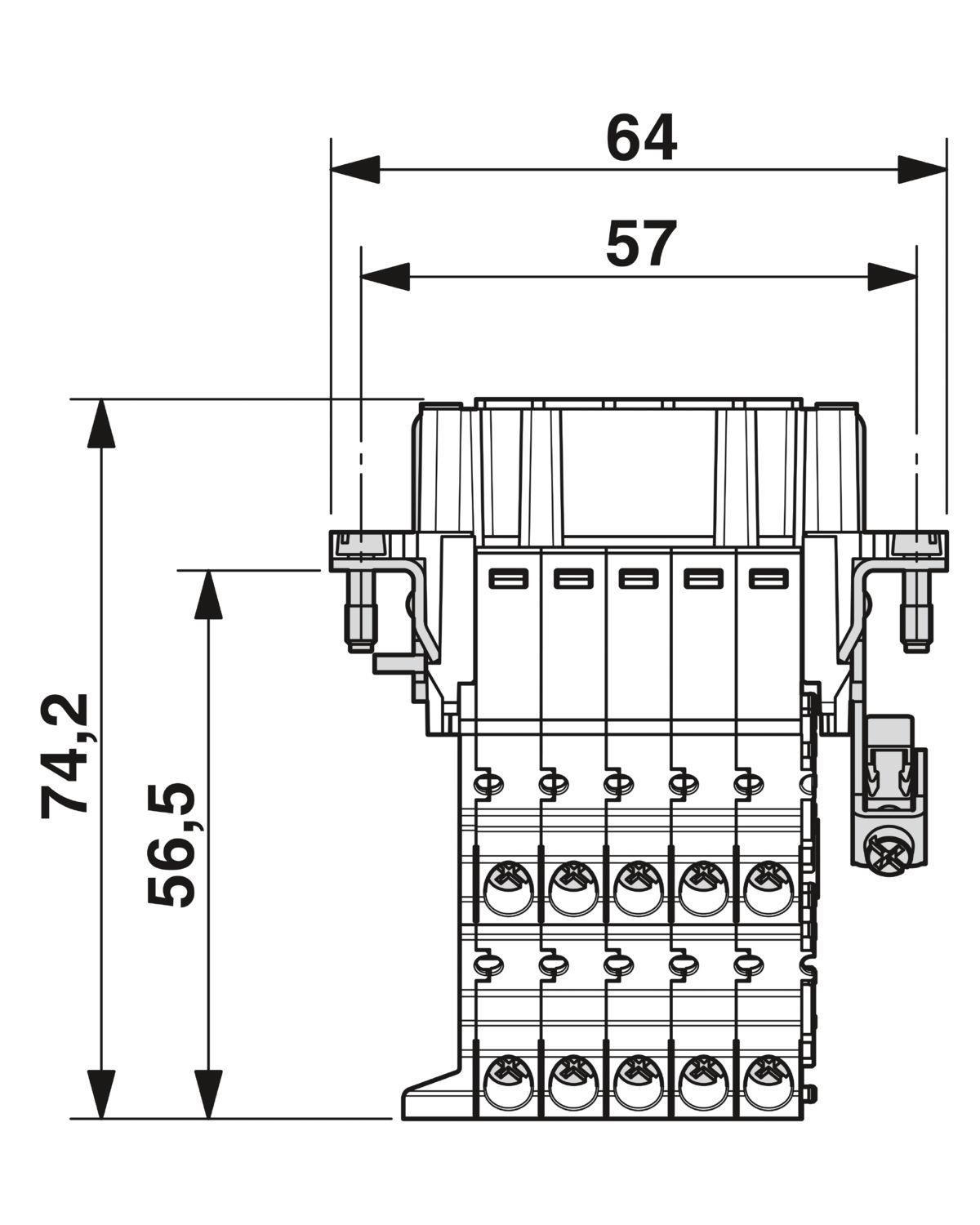

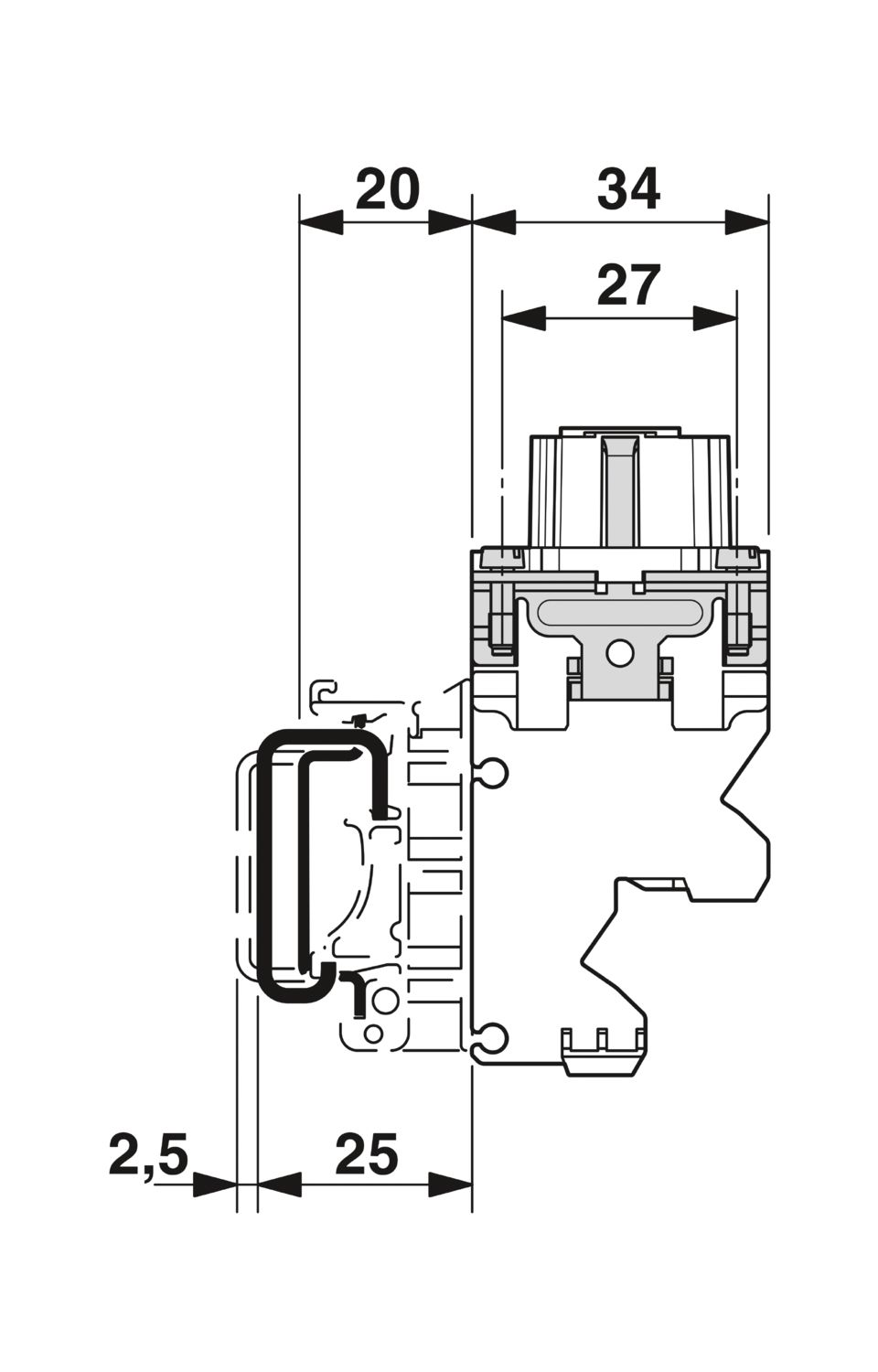

| 外形寸法 |
|
| 幅 | 34 mm |
| 高さ | 74.2 mm |
| 長さ | 64 mm |
| ドリル穴の距離、水平方向 | 57 mm |
| ドリル穴の距離、垂直方向 | 27 mm |
| UL94難燃性クラス | V0 |
| コンタクト材質 | 銅合金 |
| コンタクト表面材質 | Ag |
| コンタクトキャリア材質 | PA |
| 標準/規則 | PA |
| 剥き線長さ | 12 mm |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C |
| 構造および試験規則 | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| 試験 | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| 試験 | |
| 規格/規則 | PA: 鉄道車両の火災保護 - 必要なセットはR22、R23、R24 DIN EN 45545-2に準拠 (リスクレベルHL1 - HL3) |
| 組立てに関する注意事項 | 正しく使用するために、保護等級IP54以上のケースに設置する必要があります。 |
| コネクタは、負荷/電圧なしの場合のみ作動させることができます。 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 14 |
