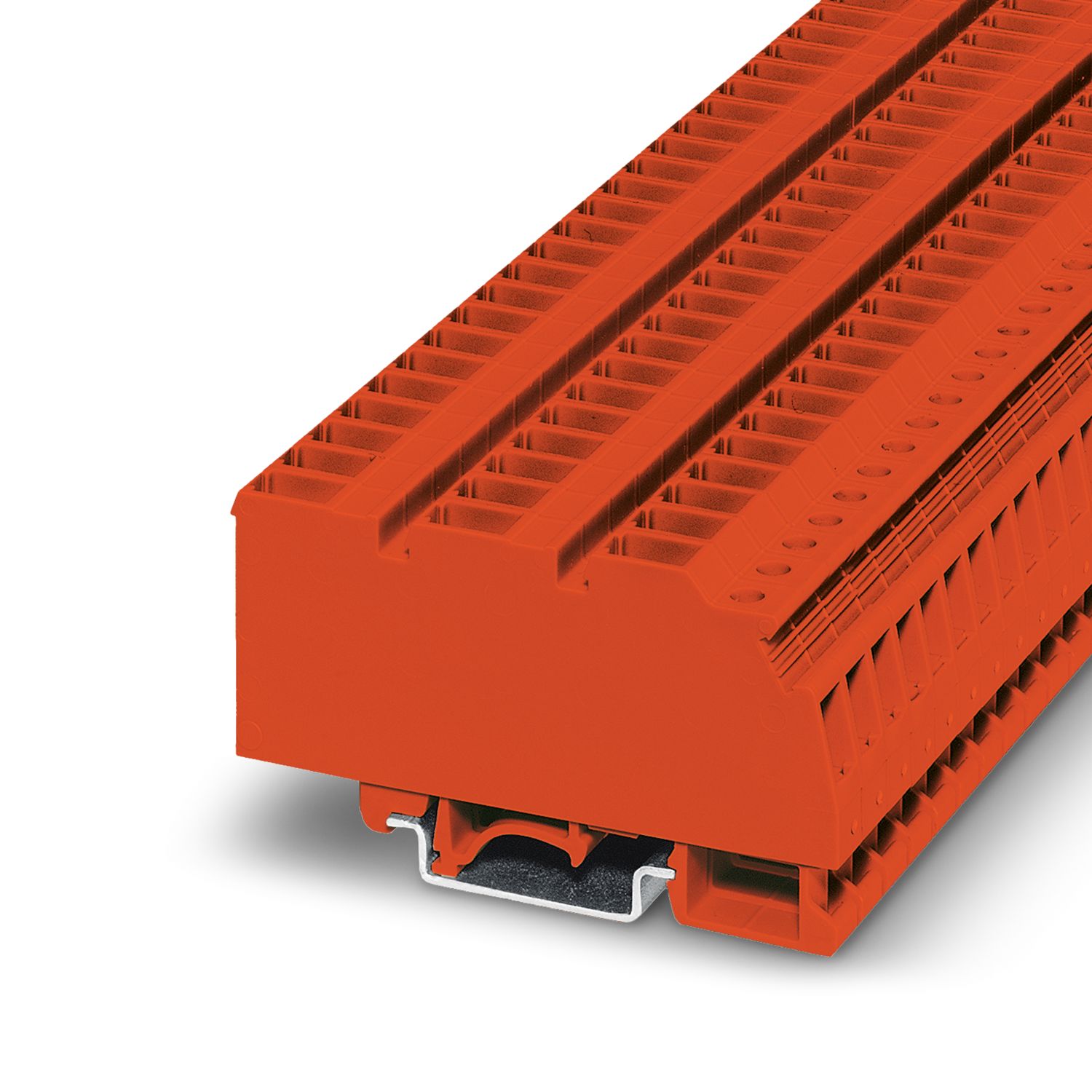

UPCV3K 4-G-7,62 RD
-
接続式端子台
3070440
接続式端子台、 定格電圧: 800 V、 定格電流: 20 A、 接続数: 4、 極数: 1、 接続方式: ネジ/ダイレクトイン式接続、 断面積: 0.2 mm2 - 4 mm2、 取付けタイプ: NS 35/7,5、 NS 35/15、 NS 32、 色: 赤
製品の詳細
| 概要 | 電流および電圧は使用するコネクタによって決まります。 |
| 極数 | 1 |
| ピッチ | 7.62 mm |
| 接続数 | 4 |
| 行の数 | 1 |
| 電位 | 1 |
| 規準状態での最大損失電力 | 1.02 W |
| 段あたり接続数 | 4 |
| 定格接続サイズ | 4 mm² |
| 接続方法 | ネジ/ダイレクトイン式接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.5 ... 0.6 Nm |
| 剥き線長さ | 10 mm |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 断面積AWG | 24 ... 12 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.2 mm² ... 4 mm² |
| 接続電線サイズ、撚線[AWG] | 24 ... 12 (IECに準拠して変換済み) |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.2 mm² ... 4 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 4 mm² |
| 同じ接続サイズの電線2本、単線 | 0.25 mm² ... 2.5 mm² |
| 同じ接続サイズの電線2本、AWG単線 | 24 ... 14 (IECに準拠して変換済み) |
| 同じ接続サイズの2本線/撚線 | 0.25 mm² ... 2.5 mm² |
| 同じ接続サイズの電線2本、AWG撚線 | 24 ... 14 (IECに準拠して変換済み) |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 2.5 mm² |
| 定格電流 | 20 A |
| 最大負荷電流 | 20 A (接続電線断面積が4 mm²の場合) |
| 定格電圧 | 800 V |
| 外形寸法 |
|
| 幅 | 7.62 mm |
| ピッチ | 7.62 mm |
| 色 | 赤 (RAL 3001) |
| UL94難燃性クラス | V0 |
| 絶縁材質グループ | I |
| 絶縁材質 | PA |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 周囲条件 | |
| 周囲温度（保管時/運搬時） | -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C) |
| 周囲温度（配線時） | -5 °C ... 70 °C |
| 周囲温度（動作時） | -5 °C ... 70 °C |
| 許容湿度（保管時/移動時） | 30 % ... 70 % |
| 取付けタイプ | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
特長
PC 4およびPC 5プラグを挿入可能
配置可能なフランジ付き端子台で防振接続（-F）
EN 60715 - に準拠してNS 35/... およびNS 15... DINレールに取付け、UPCV3K 4-G-7,62はNS 35/... またはNS 32 DINレールに取付け
UPCV3Kの接続ポイントにはそれぞれ3つのプラグ挿入口あり
