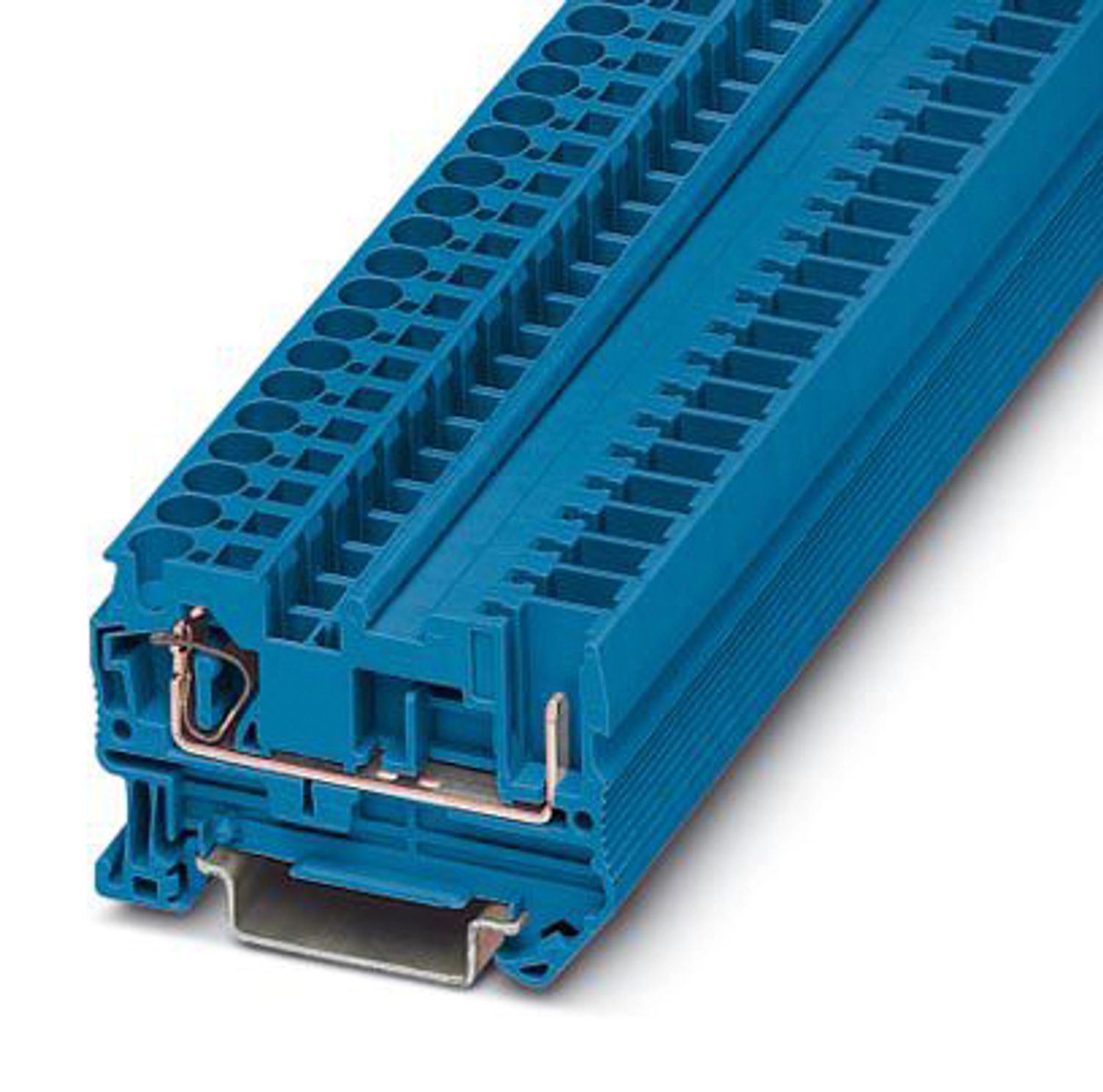

接続式端子台、 定格電圧: 800 V、 定格電流: 32 A、 接続数: 2、 接続方式: スプリング/ダイレクトイン接続、 定格断面積: 4 mm2、 1段目が接続可能、 断面積: 0.08 mm2 - 6 mm2、 1段目、接続右、 取付けタイプ: NS 35/7,5、 NS 35/15、 色: 青
| 概要 | 電流および電圧は使用するコネクタによって決まります。 |
| 製品ライン | プラグイン式端子台 |
| アプリケーション | 鉄道産業 |
| メカニカルエンジニアリング | |
| プラントエンジニアリング | |
| 接続数 | 2 |
| 行の数 | 1 |
| 電位 | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格サージ電圧 | 6 kV |
| 規準状態での最大損失電力 | 1.02 W |
| 段あたり接続数 | 2 |
| 定格接続サイズ | 4 mm² |
| 1段目が接続可能 | |
| 剥き線長さ | 8 mm ... 10 mm |
| 内部シリンダゲージ | A3 |
| 準拠規格 | IEC 61984 |
| 接続電線サイズ、単線 | 0.08 mm² ... 6 mm² |
| 断面積AWG | 28 ... 10 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.08 mm² ... 4 mm² |
| 接続電線サイズ、撚線[AWG] | 28 ... 12 (IECに準拠して変換済み) |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.14 mm² ... 4 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 4 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1 mm² |
| 定格電流 | 32 A (接続電線断面積が6 mm² の場合) |
| 最大負荷電流 | 32 A (接続電線断面積が6 mm² の場合) |
| 定格電圧 | 800 V |
| 定格電線断面積 | 4 mm² |
| 外形寸法 |
|
| 幅 | 6.2 mm |
| 終端板の幅 | 2.2 mm |
| 高さ | 55.8 mm |
| NS 35/7、5の奥行き | 36.5 mm |
| NS 35/15の奥行き | 44 mm |
| 色 | 青 (RAL 5015) |
| UL94難燃性クラス | V0 |
| 絶縁材質グループ | I |
| 絶縁材質 | PA |
| 冷却時絶縁素材 | -60 °C |
| 絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)） | 130 °C |
| 相対絶縁素材温度指数（Elec.、UL 746 B） | 130 °C |
| 鉄道車両の火災保護（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 放熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 表面燃焼性NFPA 130（ASTM E 162） | 合格 |
| 煙の特殊光学濃度NFPA 130（ASTM E 662） | 合格 |
| 煙毒性NFPA 130（SMP 800C） | 合格 |
| 機械的仕様 | |
| 開放サイドパネル | あり |
| 周囲条件 | |
| 使用周囲温度 | -60 °C ... 100 °C (自己発熱を含む最大動作温度範囲は、ディレーティング曲線を参照) |
| 周囲温度（保管時/運搬時） | -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C) |
| 周囲温度（配線時） | -5 °C ... 70 °C |
| 周囲温度（動作時） | -5 °C ... 70 °C |
| 許容湿度（動作時） | 20 % ... 90 % |
| 許容湿度（保管時/移動時） | 30 % ... 70 % |
| 準拠規格 | IEC 61984 |
| 取付けタイプ | NS 35/7,5 |
| NS 35/15 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 600 V | 30 A | 28 - 10 | ||
| 使用グループ C | ||||
| 600 V | 30 A | 28 - 10 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 600 V | 30 A | 28 - 10 | ||
| 使用グループ C | ||||
| 600 V | 30 A | 28 - 10 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 撚線のみ | 800 V | 0.2 - 4 | ||
| 単線のみ | 800 V | 0.2 - 6 |
