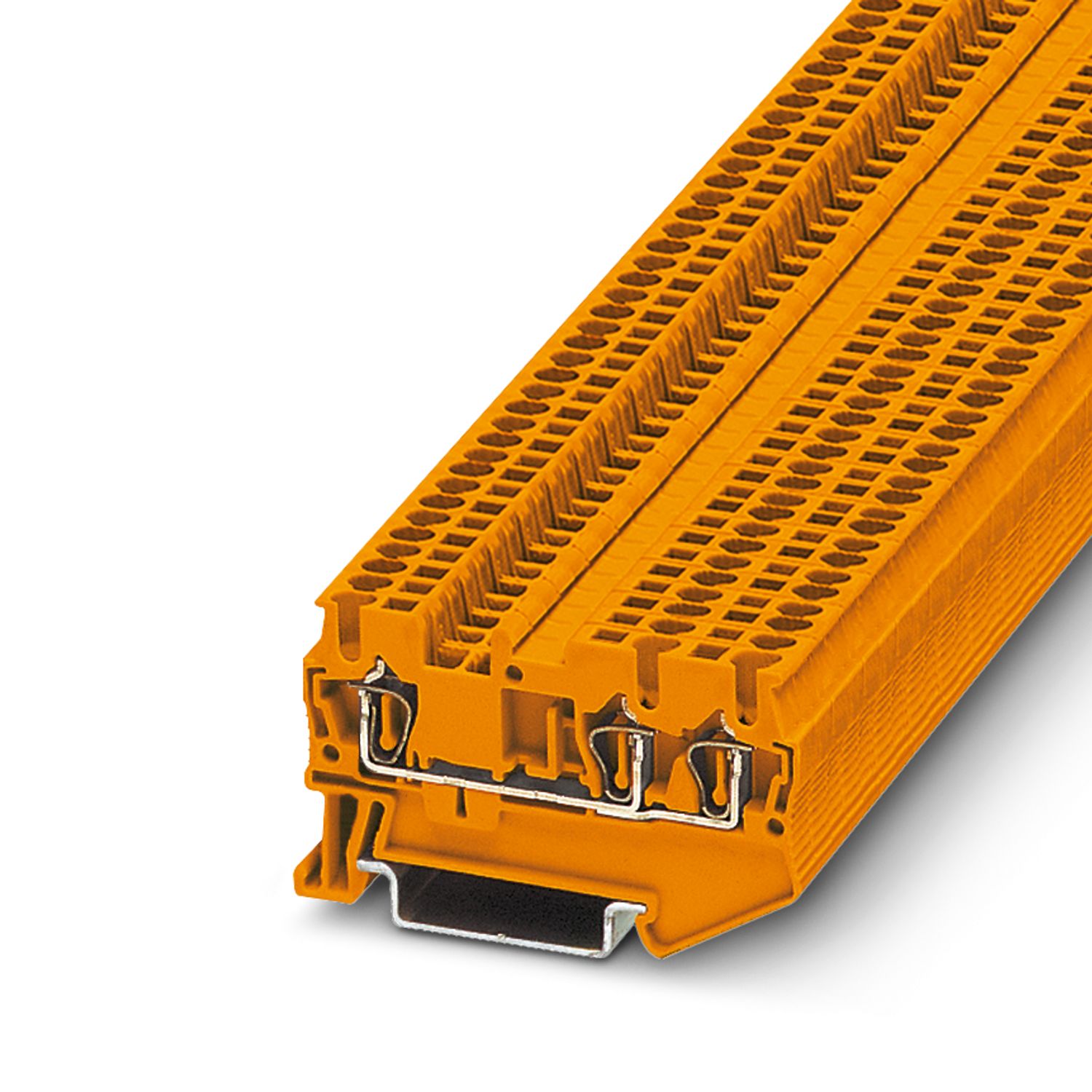

ST 1,5-TWIN OG - 接続式端子台 - 3037258

製品の詳細

製品ライン	多線式端子台
製品シリーズ	ST
接続数	3
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	3
定格接続サイズ	1.5 mm²
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A1
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.08 mm² ... 1.5 mm²
断面積AWG	28 ... 16 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.08 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	28 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm²
定格電流	17.5 A (接続電線断面積が1.5 mm²の場合)
最大負荷電流	17.5 A (接続された全ての電線の総電流値が最大負荷電流を超えないこと。)
定格電圧	500 V
定格電線断面積	1.5 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲	-60 °C ... 85 °C
Ex認証済みアクセサリ	3030488 D-ST 2,5-TWIN
	3030789 ATP-ST-TWIN
	3036602 DS-ST 2,5
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
ブリッジのリスト	プラグインブリッジ / FBS 2-4 / 3030116
	プラグインブリッジ / FBS 3-4 / 3030129
	プラグインブリッジ / FBS 4-4 / 3030132
	プラグインブリッジ / FBS 5-4 / 3030145
	プラグインブリッジ / FBS 10-4 / 3030158
	プラグインブリッジ / FBS 20-4 / 3030352
ブリッジデータ	16.5 A (1.5 mm²)
Ex温度上昇	40 K (19.4 A / 1.5 mm²)
定格電圧	440 V
ブリッジでブリッジする場合	440 V
- 隣接していない端子台同士をブリッジする場合	352 V
- 指定長にブリッジ、カバー付き	220 V
- 分離板で指定長のブリッジを行う場合	275 V
定格絶縁電圧	400 V
出力	(常時)
Exレベル概要
定格電流	17.5 A
最大負荷電流	17.5 A
接触抵抗	1.43 mΩ
Ex接続データ概要
定格接続サイズ	1.5 mm²
定格断面積 AWG	16
電線接続容量（単線）	0.08 mm² ... 1.5 mm²
電線接続容量 AWG	28 ... 16
電線接続容量（撚線）	0.08 mm² ... 1.5 mm²
電線接続容量 AWG	28 ... 16

幅	4.2 mm
終端板の幅	2.2 mm
高さ	60.5 mm
NS 35/7、5の奥行き	36.5 mm
NS 35/15の奥行き	44 mm

色	オレンジ (RAL 2003)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 1.5 mm²	0.18 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 32/NS 35
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 (+/- 2) rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
	0.2 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	5g
衝撃時間	30
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3037258
梱包単位	50 pc
最低注文数	50 pc
セールスキー	******
プロダクトキー	BE2112
カタログのページ	ページ 212 (C-3-2013)
GTIN	4017918599638
1個あたりの重量（梱包を含む）	6.328 g
1個あたりの重量（梱包を含まない）	5.85 g
関税率	85369010
生産国	DE

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		0.2 - 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		0.2 - 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14
使用グループ D
	600 V	5 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
タイプ試験認証	440 V	17.5 A		0.08 - 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	440 V	17.5 A		0.08 - 1.5

Environmental product compliance

ECLASS-11.0	27141120
ECLASS-13.0	27250101

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
