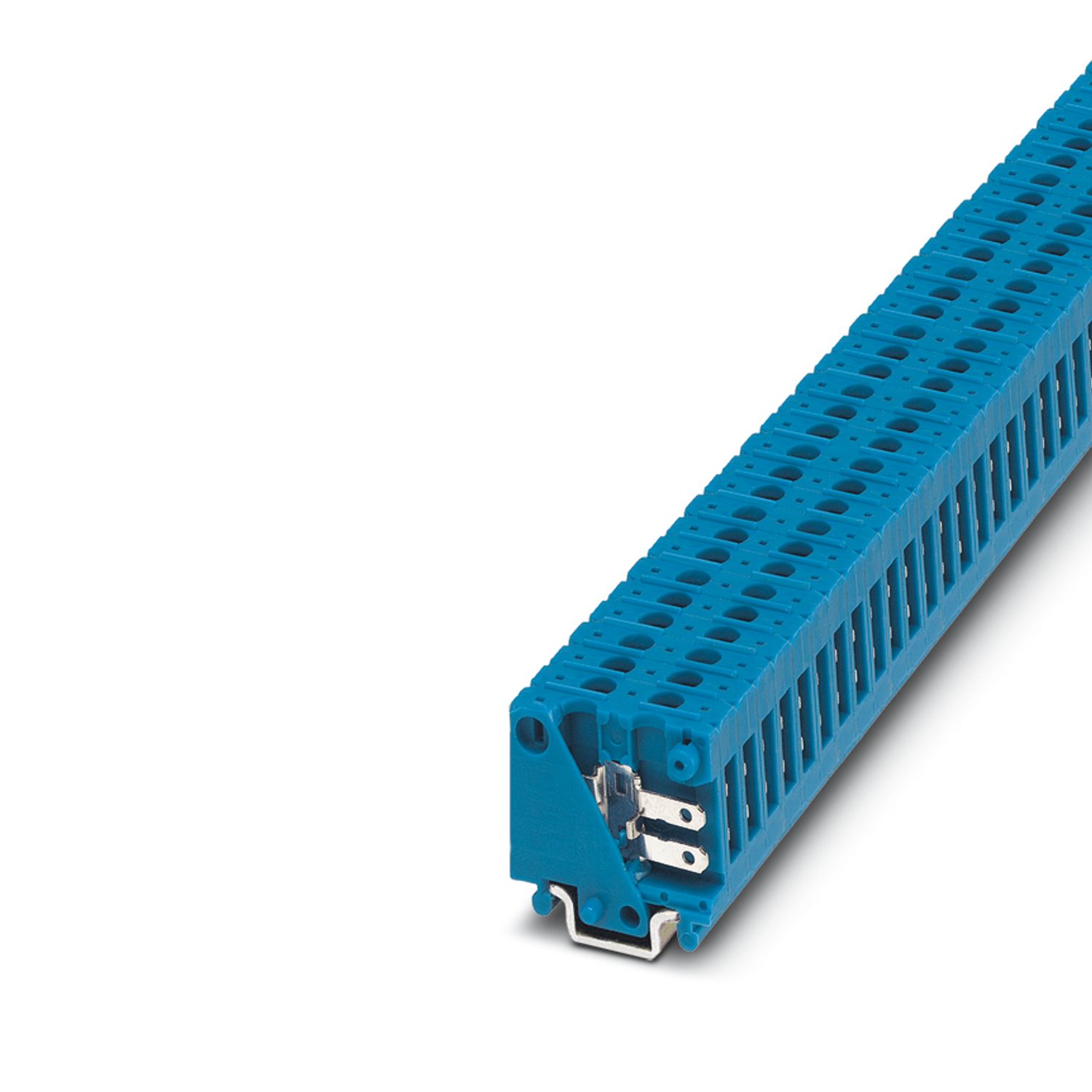

MBK-FS/FS BU
-
接続式端子台
1406098
接続式端子台、 定格電圧: 400 V、 定格電流: 16 A、 1段、 接続方式: タブ端子接続、 断面積: 0.5 mm2 - 1 mm2、 取付け方法: NS 15、 色: 青
製品の詳細
製品ライン | ミニチュア端子台 |
接続数 | 8 |
行の数 | 1 |
電位 | 1 |
絶縁特性 | |
過電圧カテゴリ | III |
汚染度 | 3 |
定格サージ電圧 | 6 kV |
段あたり接続数 | 2 |
1段 | |
タブ端子接続 | 6.3/2.8 x 0.8 mm |
準拠規格 | IEC 60947-7-1 |
接続電線サイズ、単線 | 0.5 mm² ... 1 mm² |
断面積AWG | 20 ... 18 (IECに準拠して変換済み) |
撚線の接続電線サイズ | 0.5 mm² ... 1 mm² |
接続電線サイズ、撚線[AWG] | 20 ... 18 (IECに準拠して変換済み) |
定格電流 | 16 A (DIN 61210に準拠したタブ端子接続の電流データは、定格サイズ、材質、スリーブの絶縁、接続コンダクタ断面積によっても異なります。) |
最大負荷電流 | 16 A (DIN 61210に準拠したタブ端子接続の電流データは、定格サイズ、材質、スリーブの絶縁、接続コンダクタ断面積によっても異なります。) |
定格電圧 | 400 V (DIN 61210に準拠したタブ端子接続の電圧データは、定格サイズ、材質、スリーブの絶縁、接続電線断面積によっても異なります。) |
幅 | 5.2 mm |
色 | 青 |
UL94難燃性クラス | V2 |
絶縁材質グループ | I |
絶縁材質 | PA |
機械的仕様 | |
開放サイドパネル | なし |
準拠規格 | IEC 60947-7-1 |
取付けタイプ | NS 15 |
アイテム番号 | 1406098 |
梱包単位 | 200 pc |
最低注文数 | 1 pc |
注記 | 受注生産(返品不可) |
セールスキー | ****** |
プロダクトキー | BE511X |
GTIN | 4017918021030 |
1個あたりの重量(梱包を含む) | 2.4 g |
1個あたりの重量(梱包を含まない) | 2.181 g |
関税率 | 85369010 |
生産国 | DE |
EU RoHS | |
既知の範囲で免責が生じます | はい (免除なし) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
制限値以上の有害物質がない
|
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
