cUL認証済み
認証ID: E221474-20220907| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 30 V | 1.5 A |
UL 認証
認証ID: E221474-20220907| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 30 V | 2 A |

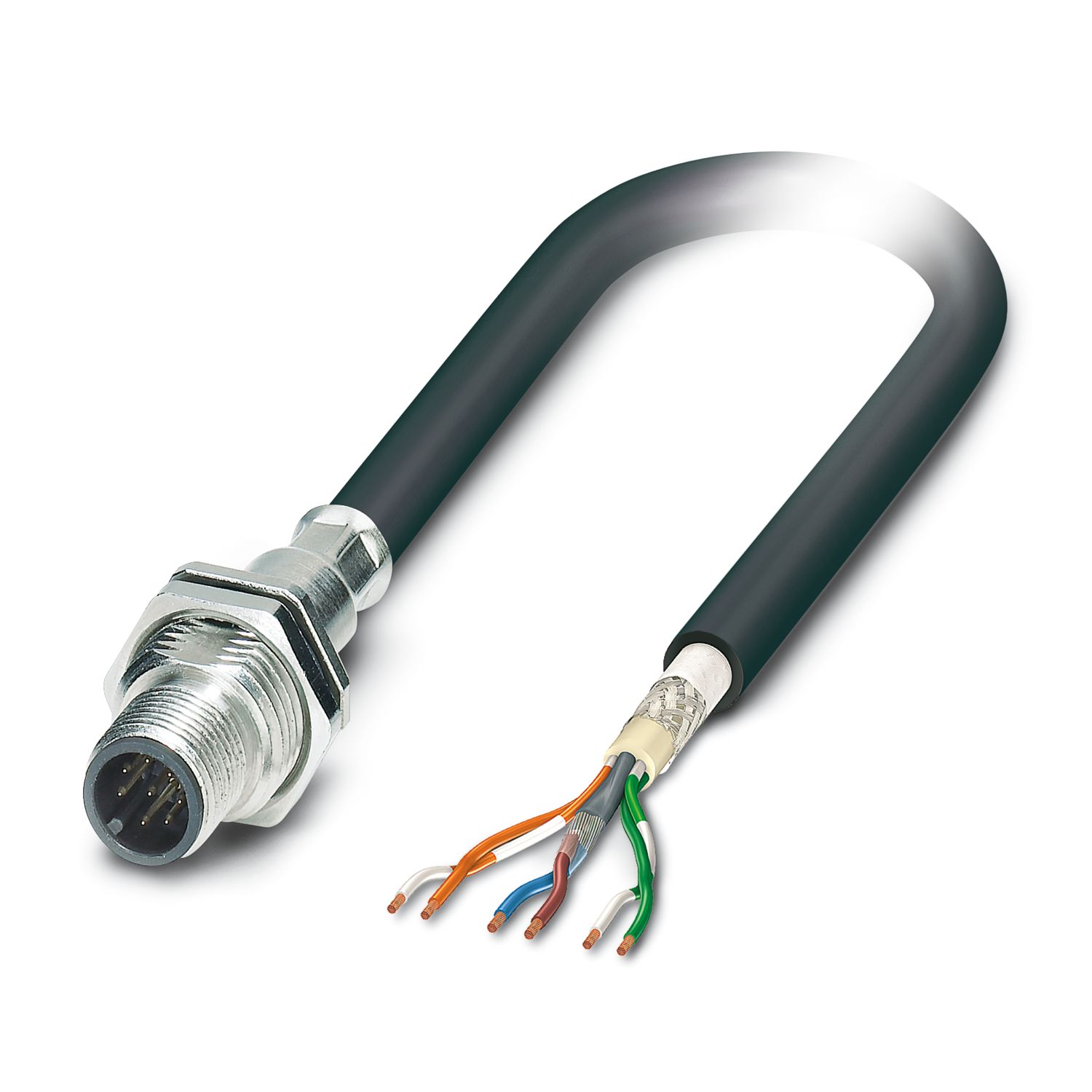

SACCBP-M12MS-6CON-M16/0,5-970X
-
デバイスプラグインコネクタ 背面取付け
1239591
デバイスプラグインコネクタ 背面取付け、8-極、SANTOPRENEハロゲンフリー、黒 RAL 9005、シールド対応、ピン、 ストレート、 M12-SPEEDCON、キーイング: A、上 片側フリー、背面取付け、M16 x 1.5、ケーブル接続、ケーブル長: 0.5 m、 0.25 mm2、 製品は適用除外6c非該当のRoHS II準拠鉛フリー（Pb < 0.1%）
製品の詳細
| 動作時の注記 | 指定された電気的データおよびメカニカルデータはコネクタペアを正しくロックして取り付けている前提になっています。コネクタのロックが外れていたり汚染リスクがある場合は、IP54以上の保護キャップでコネクタをシールする必要があります。ばら線、ケーブル、プリント基板アッセンブリによる影響も考慮する必要があります。 |
| Order information: | ロックナットは同梱されています |
| 取付けタイプ | 背面取付け M16 x 1.5 フラットナット付き |
| 組立てに関する注意事項 | フラットナット付き |
| 製品ライン | 丸型コネクタ（デバイス側） |
| アプリケーション | データ |
| 極数 | 8 |
| ケーブル引込み口の数 | 1 |
| シールド用 | あり |
| キーイング | A |
| ねじ種類 | M12 |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 3 |
| UL94難燃性クラス | V0 |
| シーリング材 | FKM |
| ハウジングの材質 | GD-Zn |
| ハウジング表面材質 | Ni |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | PA 6.6 |
| ねじ式接続の素材 | ニッケルメッキ真鍮 |
| 外部シース素材 | SANTOPRENEハロゲンフリー |
| 定格サージ電圧 | 0.8 kV |
| 接触抵抗 | ≤ 3 mΩ |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 30 V |
| 標準規格 IN | 2 A |
| 電線接続 | |
| 接続方法 | ケーブル接続 |
| コンタクトタイプ | ピン |
| 電線断面積 | 0.25 mm² |
| 締付けトルク | 2 Nm ... 3 Nm (設置側) |
| 機械的仕様 | |
| 挿抜回数 | > 100 |
| 接続1 | |
| ソケットの設計 | ピン |
| ソケットケーブル挿入口 | ストレート |
| ソケットのねじ種類 | M12 |
| ソケットロックタイプ | SPEEDCON |
| キーイング | A |
| 接続 2 | |
| ソケットの設計 | 片側フリー |
| 導体の長さ | 0.5 m |
| VARAN [970] | |
| 寸法図 |
|
| ケーブル重量 | 81 kg/km |
| 極数 | 6 |
| シールド用 | あり |
| ケーブルタイプ | VARAN [970] |

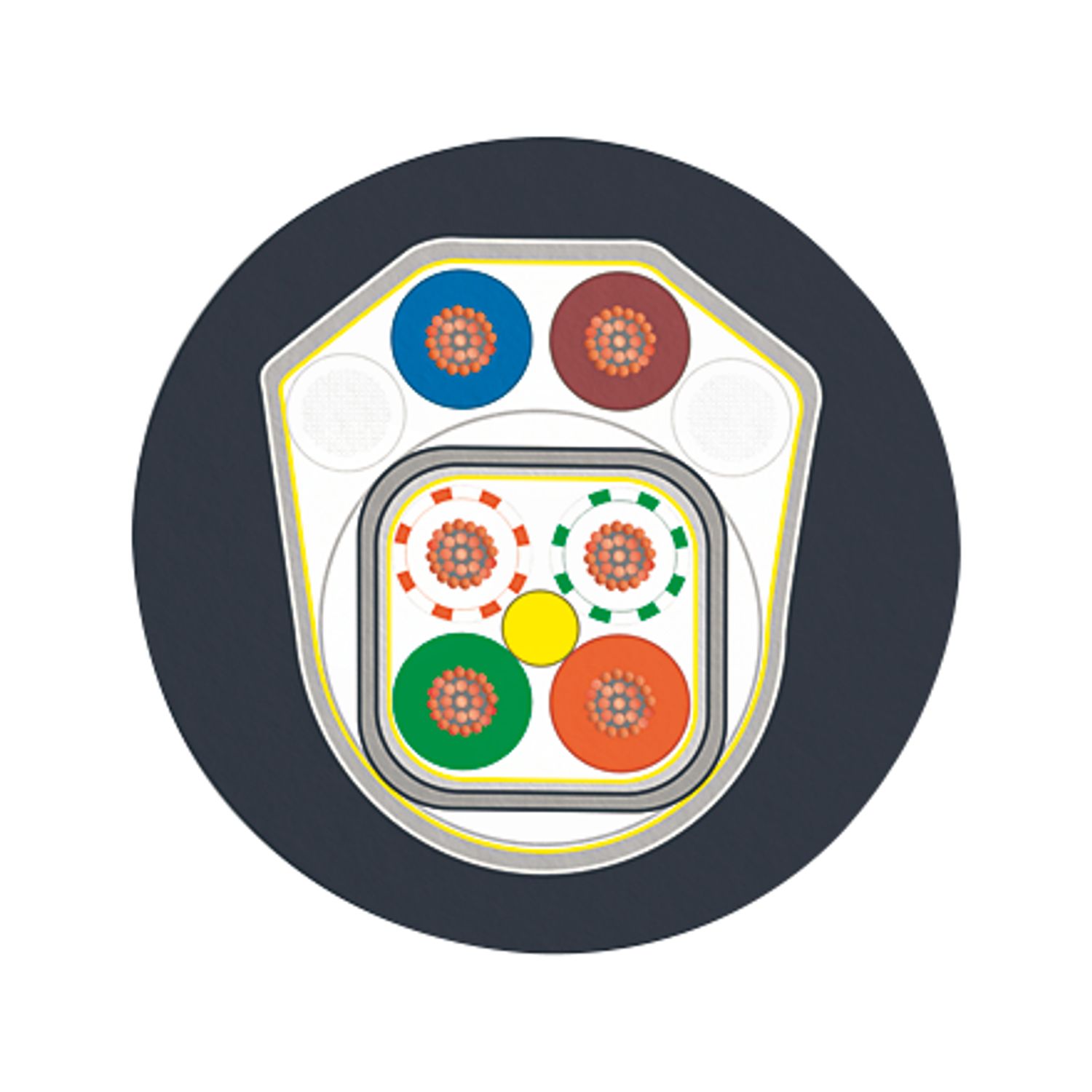

| 電線構造 | 1x2xAWG22/19 + 1x4xAWG24/19 |
| 導体構造、信号線 | 19x 0.13 mm |
| AWG信号ライン | 24 |
| 導体構造、電源 | 19x 0.16 mm |
| AWG電源 | 22 |
| 電線断面積 | 4x 0.25 mm² (信号ライン) |
| 2x 0.38 mm² (電源側) | |
| ワイヤ径、絶縁部を含む | 1.35 mm (信号ライン) |
| 1.5 mm (電源側) | |
| ケーブル外径 | 7.80 mm ±0.2 mm |
| 外部シース素材 | SANTOPRENEハロゲンフリー |
| 外部シース、色 | 黒 RAL 9005 |
| 導体材質 | ベア銅線 |
| 材質、フィラー | 糸 |
| 芯線絶縁材質 | PP |

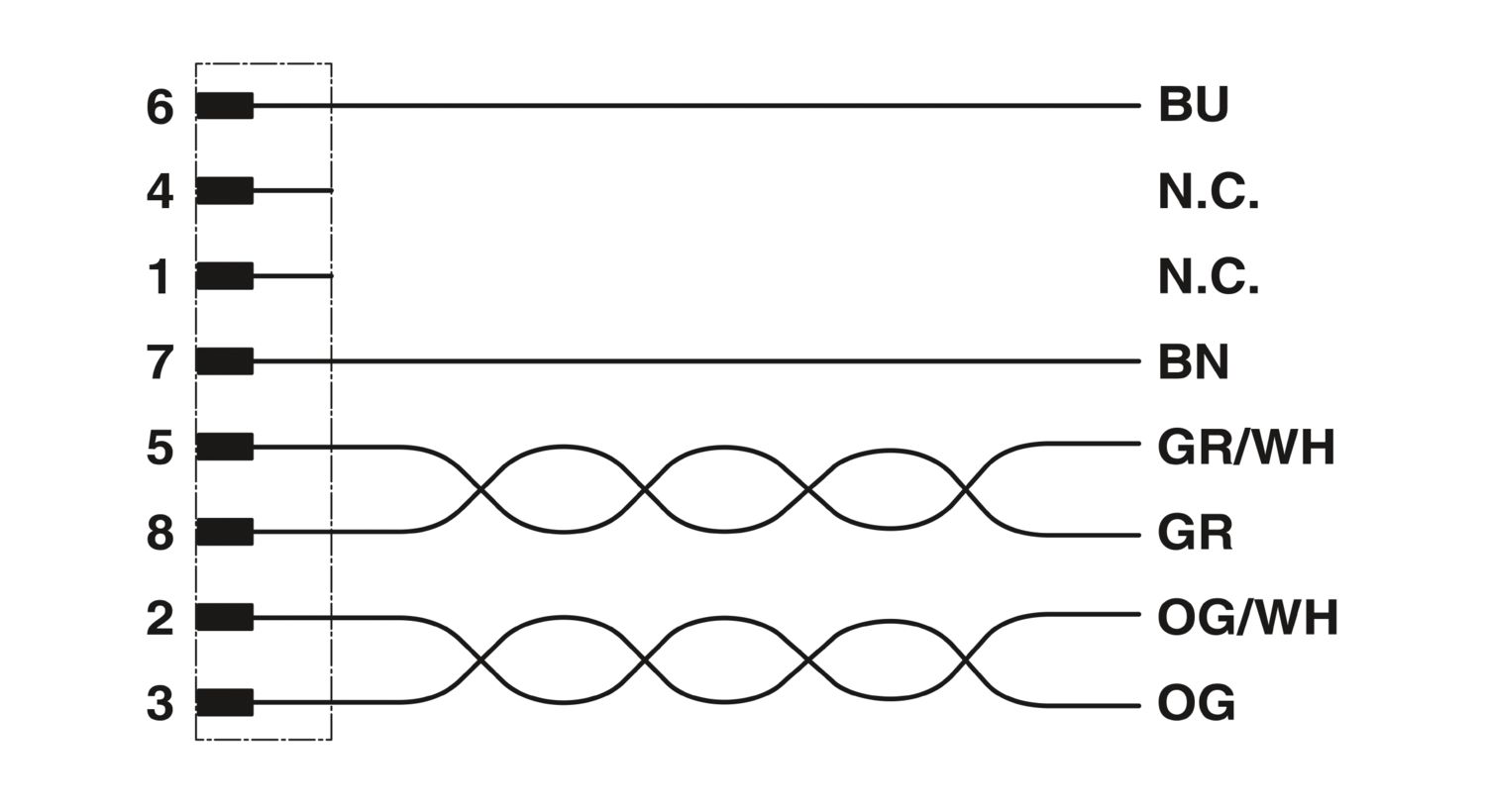

| 単線、色 | 茶、青、白/橙、白/緑、緑、橙 |
| ペアシールドの種類 | 95 %の編み組シールド（スズメッキ銅） |
| 全ツイスト | 星形カッドｘ1、2線にフィルｘ2を接続 |
| 最大導体抵抗 | 77 Ω/m (データケーブル) |
| 絶縁抵抗 | 5 GΩ*km (データケーブル) |
| 伝送インピーダンス | 100 Ω ±15 % |
| 実効容量 | 50 nF (データケーブル) |
| 定格電圧、ケーブル | 125 V (データケーブル) |
| 48 V (電源側) | |
| 試験電圧 | 2000 V (電源側) |
| 最大 700 V AC (データケーブル) | |
| 最小曲げ半径、固定 | ≥ 93 mm |
| 最小曲げ半径、可動 | ≥ 93 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 3000000、 曲げ半径: 93 mm、 移動距離: 2 m、 移動速度: 1 m/s、 加速度: 2 m/s² |
| ハロゲンフリー | DIN EN 50267-2-1に準拠 |
| 使用周囲温度 | -20 °C ... 80 °C (ケーブル) |
| 周囲温度（設置時） | 0 °C ... 50 °C |
| 周囲条件 | |
| 保護等級 | IP67 (接続時) |
| IP65 (接続時) | |
| IP65/IP67 | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 85 °C (プラグ/ソケット) |
| -40 °C ... 85 °C (メカニカルな動作なし) | |
| 使用周囲温度 (ケーブル、可動設置) | -25 °C ... 85 °C (ケーブル、可動設置) |
| 使用周囲温度 (ケーブル、固定設置) | -40 °C ... 85 °C (ケーブル、固定設置) |
| UL Type Rating | Type 4 (indoor use only) |
特長
さまざまな標準長のケーブルのプリアッセンブリですぐに使用可能
カスタム指定のアッセンブリとケーブル長
最適な締付け強度でケーブル側にシール
あらゆる一般的なネットワークとフィールドバスに対応するケーブル設計
高度な伝送安全性：オプションのEMCナットでハウジングにシールド接続
