バスカプラはEtherNet/IP™ネットワークでの使用を目的としています。それはAxioline F I/O機器へのリンクとなります。 最大63点のAxioline F機器をバスカプラに接続できます。 対応するEDSファイルは、Axioline Fステーションをプログラミングシステムに組み込むために利用することができます。 このファイルは次からダウンロードしていただけます： www.phoenixcontact.com/product/2688394

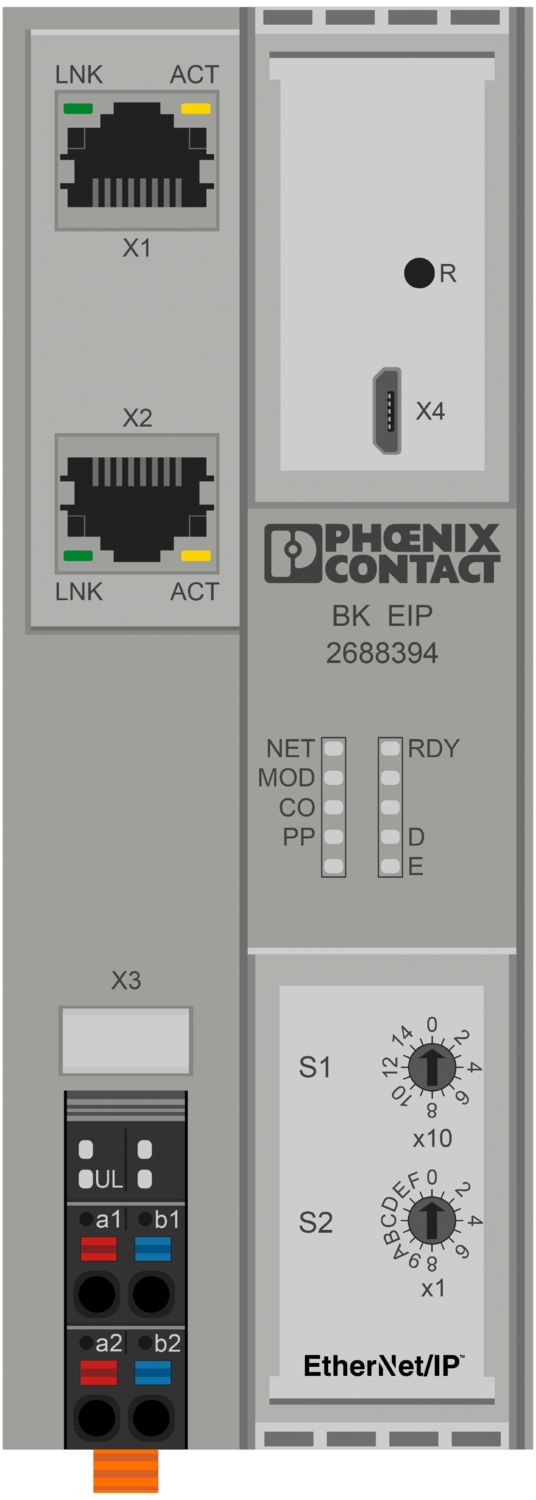

AXL F BK EIP
-
バスカプラ
2688394
Axioline F、バスカプラ、EtherNet/IP™、RJ45メスコネクタ、ローカルバスの伝送速度: 100 Mbps、保護等級: IP20、バスベースモジュールとAxioline コネクタを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 45 mm |
| 高さ | 126.1 mm |
| 奥行き | 74 mm |
| 寸法のメモ | TH 35-7.5 DINレール使用時の奥行きです（EN 60715準拠）。 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| EtherNet/IP™ | |
| インターフェースの数 | 2 |
| 接続方法 | RJ45メスコネクタ |
| 接続方式に関する注意事項 | オートネゴシエーションおよび自動交差 |
| 通信速度 | 10/100 MBit/s (半二重または全二重モード（自動検出、手動で調整可能）) |
| 伝送手段 | RJ45ツイストペアによるEthernet |
| Axioline Fローカルバス | |
| インターフェースの数 | 1 |
| 接続方法 | バスベースモジュール |
| 通信速度 | 100 Mbps |
| サービス | |
| インターフェースの数 | 1 |
| 接続方式 | USBタイプC (HW 05から) |
| Micro USBタイプB (HW04まで) | |
| システム制限 | |
| サポートされるデバイスの数 | 最大 63 (ステーションごと) |
| 接続可能なローカルバスデバイスの数 | 最大 63 |
| 製品ライン | I/Oコンポーネント |
| 製品シリーズ | Axioline F |
| タイプ | ブロックモジュール型 |
| 取付け位置 | 任意（温度ディレーティングを監視） |
| 製品内容 | バスベースモジュールとAxioline コネクタを含む |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 規準状態での最大損失電力 | 4 W |

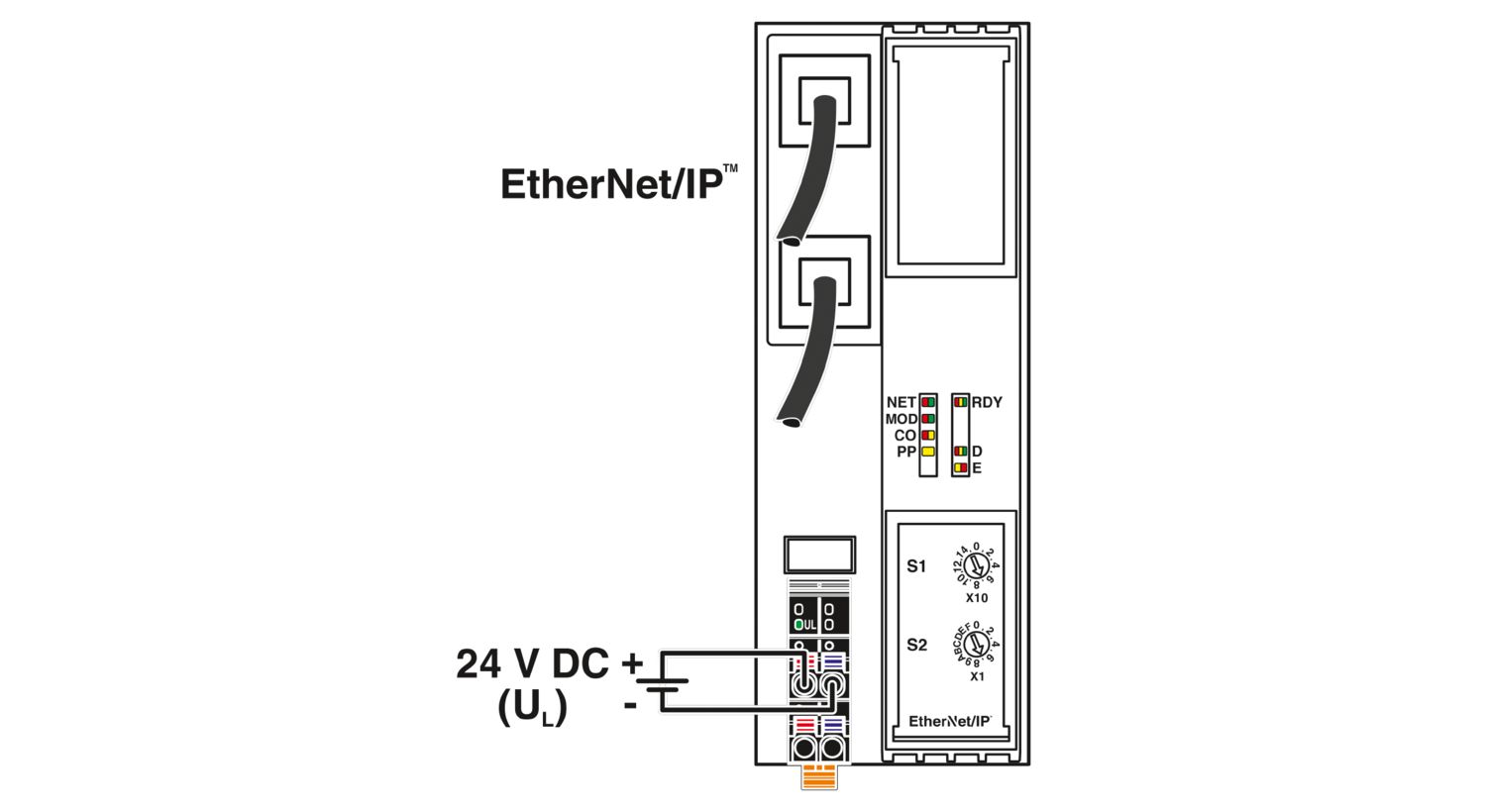

| 電位: 通信パワーULフィードイン（Axioline FローカルバスUBusの電源はULから生成されます） | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 583 mA (UBus、UL = 24 V時に2.0 A、HW 04まで) |
| 最大 670 mA (UBus、UL = 24 V時に2.5 A、HW 05以降) | |
| 保護回路 | サージ保護; 電子的 |
| 極性保護; 電子的 | |
| 電位: Axioline Fローカルバス(UBus)の電源 | |
| 電源 | 5 V DC (バスベースモジュール経由) |
| 電源ユニット | 最大 2 A (HW04まで) |
| 最大 2.5 A (HW 05から) | |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: イーサネットインターフェース1／イーサネットインターフェース2 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース1 / 24 V通信電圧（UL）電源入力 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース2 / 24 V通信電圧（UL）電源入力 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース1／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース2／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 V通信電圧（UL）電源入力／機能接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | Axioline Fプラグ |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 電線接続 | |
| 接続方法 | プッシュイン式 |
| 接続電線サイズ、単線 | 0.2 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| Axioline Fプラグ | |
| 接続方法 | プッシュイン式 |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 単線接続サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 60 °C (取付け位置：水平DINレールを壁面取付け) |
| -25 °C ... 55 °C (取付け位置：任意) | |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 5 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 5 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
| 取付け位置 | 任意（温度ディレーティングを監視） |
LR
認証ID: LR2480202TA-02PRS
認証ID: TE/1020/880590/21BSH
認証ID: 840RINA
認証ID: ELE008423XGABS
認証ID: 20-2059154-PDAEtherNet/IP CONFORMANCE TESTED TM
認証ID: 11399.01cULus Listed
認証ID: E238705cULus Listed
認証ID: E238705
特長
Ethernetポート2点（組込みスイッチ付き）
10 Mbpsおよび100 Mbpsの伝送速度
IPアドレス割当て及びその他機能の設定用ロータリーコードスイッチ
ファームウェアはアップデート可能
バスカプラの実行時間は無視可能（ほぼ0 µs）
Axioline Fローカルバスの通常のサイクルタイムはおよそ10 μs
ウェブベース管理
Axioline Smart Elementsの動作をサポート
パッシブSmart Elementをサポート（ファームウェアバージョン1.30以降）
IOL-CONFをサポート（ファームウェアバージョン1.30以降）
Diag+をサポート
