この端子台はInlineステーション内で使用するために設計されています。 アナログ電圧および電流信号を取得するために使用します。 特別なエンジニアリング対策と試験により、過酷な環境条件下で使用することができます。

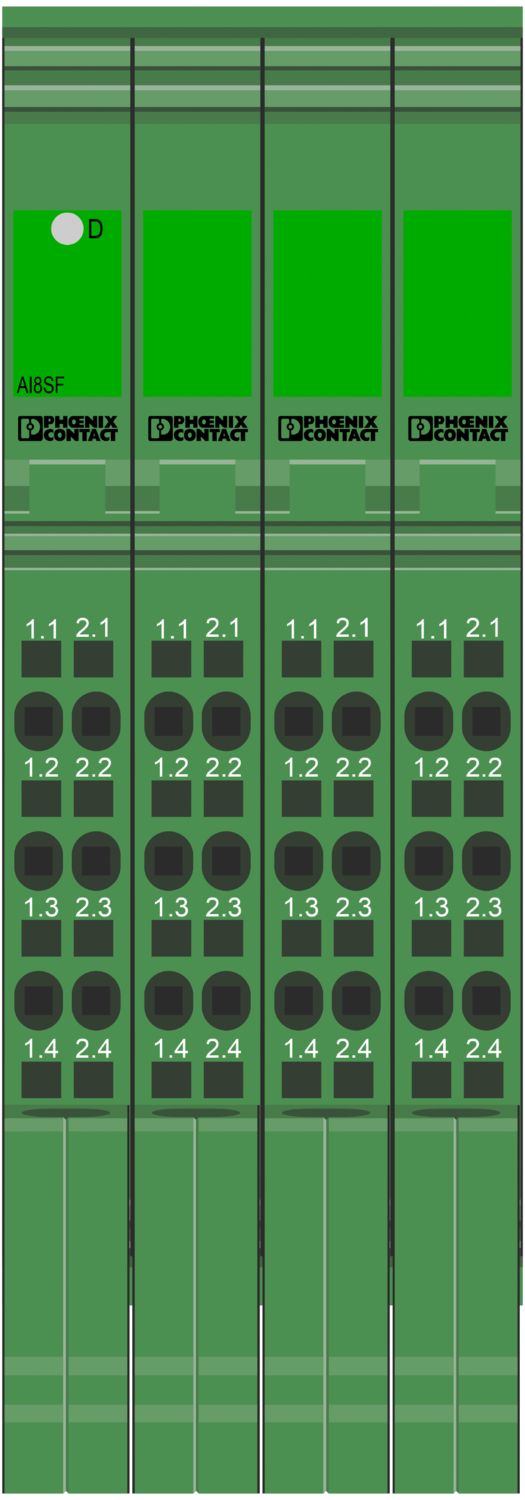

IB IL AI 8/SF-XC-PAC
-
アナログモジュール
2701159
Inline、 アナログ入力端子、 アナログ入力: 8、0 V ... 5 V、-5 V ... 5 V、0 V ... 10 V、-10 V ... 10 V、0 V ... 25 V、 -25 V ... 25 V、0 V ... 50 V、0 mA ... 20 mA、4 mA ... 20 mA、-20 mA ... 20 mA、0 mA ... 40 mA、-40 mA ... 40 mA、接続テクノロジ: 2線式、ローカルバスの伝送速度: 500 kBit/s、過酷な条件仕様、保護等級: IP20、Inlineコネクタとマーキングエリアを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 48.8 mm |
| 高さ | 136.8 mm |
| 奥行き | 71.5 mm |
| 寸法のメモ | ハウジングの寸法 |
| インラインローカルバス | |
| 接続方法 | Inlineデータジャンパ |
| 通信速度 | 500 kBit/s |
| 伝送手段 | 銅 |
| モジュール | |
| IDコード（dec.） | 95 |
| IDコード（進法） | 5F |
| 長さコード（16進） | 02 |
| 長さコード（10進） | 02 |
| プロセスデータチャネル | 32 ビット |
| 入力アドレスエリア | 4 バイト |
| 出力アドレスエリア | 4 バイト |
| 抵抗長さ | 32 ビット |
| 必須パラメータデータ | 6 バイト |
| 必要なコンフィグレーションデータ | 5 バイト |
| アナログ: 概要 | |
| 入力名 | アナログ入力 |
| 入力内容 | 単一終端入力、電圧または電流 |
| 入力数 | 8 |
| A/D変換時間 | およそ 10 µs |
| A/Dコンバータの分解能 | 16 ビット |
| 接続方法 | Inlineシールドコネクタ |
| 接続方式 | 2線式 |
| 接続技術に関する注意 | シールド対応 |
| 電流入力信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| 電流入力抵抗 | 25 Ω (分流器) |
| 電圧入力信号 | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| 電圧入力抵抗 | > 240 kΩ |
| データ形式 | IB IL、 IB ST、B RT、標準表示、PIO形式 |
| フィルター機能 | 1次ローパス |
| 制限周波数（3 dB） | 3.5 kHz |
| 測定原理 | 逐次比較 |
| 測定値分解能 | 16ビット（15ビット＋サイン） |
| 測定値の表示 | 16ビット2つを補完 |
| 保護回路 | サージ保護 、過電流保護; 最大過負荷100%（定格値に関して） |
| 製品ライン | I/Oコンポーネント |
| 製品シリーズ | Inline |
| タイプ | モジュラー |
| 製品内容 | Inlineコネクタとマーキングエリアを含む |
| 特殊な性質 | 過酷な条件仕様 |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 電位: 通信パワー(UL) | |
| 電源 | 7.5 V DC (電圧ジャンパ経由) |
| 消費電流 | 最大 55 mA |
| 通常 48 A | |
| 電位: アナログモジュール(UANA)の電源 | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 35 mA |
| 通常 24 mA | |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: 5 V電源、入力側リモートバス/7.5 V電源（バスロジック） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 5 V電源、出力側リモートバス/7.5 V電源（バスロジック） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 7.5 V電源（バスロジック）、24 V電源UANA / I/O | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 7.5 V電源（バスロジック）、24 V電源UANA/機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: I/O //機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | インラインコネクタ |
| 電線接続 | |
| 接続方法 | スプリングケージ接続方式 |
| 接続電線サイズ、単線 | 0.08 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| インラインコネクタ | |
| 接続方法 | スプリングケージ接続方式 |
| 単線接続サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 55 °C (標準) |
| -40 °C ... 70 °C (拡張、データシートの「Tested successfully: Use under extreme ambient conditions（試験は成功しました：厳しい環境条件で使用できます）」を参照してください。) | |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 10 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
特長
過酷な環境下で使用可能
拡張温度範囲は -40 °C ... +70 °C（データシートの「Tested successfully: Use under extreme ambient conditions（正しく試験されました：厳しい環境条件で使用できます）」を参照）
コーティングプリント基板
高い測定精度
