Radioline to nowy system radiowy do rozległych aplikacji. Cecha szczególna: do przypisania wejść i wyjść wystarczy jedno przekręcenie pokrętła radełkowanego - bez konieczności programowania. Radioline transmituje sygnały I/O (tryb I/O) albo dane szeregowe (tryb szeregowy), dzięki czemu ma wszechstronne zastosowanie. Alternatywnie można podłączyć do sterowników również sygnały I/O (za pośrednictwem protokołu Modbus).
Ponadto umożliwia realizację różnych struktur sieci - od prostych połączeń punkt-punkt po kompleksowe sieci kratowe. Dzięki najnowocześniejszej technologii radiowej Trusted Wireless Radioline stanowi najlepszy wybór do zastosowań przemysłowych.
RAD-900-IFS-AU
-
Moduł bezprzewodowy
2702878
Transceiver radiowy Radioline 900 MHz ze złączem RS-232/485, możliwość rozbudowy o moduły I/O, złącze antenowe RSMA (żeńskie), sieci w topologii punkt-punkt, gwiazdy i siatki obejmujące do 250 stacji, zasięg do 32 km (przy niezakłóconej widoczności), do użytku w Australii
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Ograniczenia handlowe | |
| Uwaga dot. CE | Produkty te oferowane są wyłącznie do eksportu poza Europejski Obszar Gospodarczy |
| Typ produktu | Moduł bezprzewodowy |
| Tryb pracy | Tryb dualny PLC / Modbus/RTU (Aktywacja i konfiguracja za pomocą programu Software PSI-CONF) |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 2 |
| Ochrona przed przepięciami przejściowymi | tak |
| Zasilanie | |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 10,8 V DC ... 30,5 V DC |
| Pobór prądu maksymalny | 328 mA (przy 24 V DC) |
| Pobór mocy | 8,4 W (Wartość szczytowa, 30 dBm) |
| Cyfrowe | |
| Oznaczenie wyjścia | Wyjście przekaźnikowe RF-Link |
| Liczba wyjść | 1 |
| Rodzaj zestyku | Zestyk przełączny |
| materiał styków | PdRu, pozłacany |
| Maksymalne napięcie łączeniowe | 30 V AC/DC |
| Maksymalny prąd łączeniowy | 500 mA |
| Elektryczny czas użytkowania | 5x 105 cykli łączeniowych przy 0,5 A przy 30 V DC |
| Analogowe | |
| Oznaczenie wyjścia | Wyjście napięcia RSSI |
| Liczba wyjść | 1 |
| Sygnał wyjściowy napięcie | 0 V ... 3 V |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 7 mm |
| minimalny przekrój przewodu sztywnego | 0,2 mm² |
| maksymalny przekrój przewodu sztywnego | 2,5 mm² |
| Minimalny przekrój przewodu elastycznego | 0,2 mm² |
| Maksymalny przekrój przewodu elastycznego | 2,5 mm² |
| Przekrój przewodu AWG min. | 24 |
| Przekrój przewodu AWG max. | 14 |
| Transmisja bezprzewodowa | |
| Zasięg | ≤ 32 km (Zasięg może ulec znacznemu zwiększeniu lub zmniejszeniu i jest zależny od otoczenia, anteny i zastosowanego produktu.) |
| Szeregowy: RS-232 | |
| Przepustowość | 300 Bit/s / 600 Bit/s / 1,2 kb/s / 2,4 kb/s / 4,8 kb/s / 9,6 kb/s / 19,2 kb/s / 38,4 kb/s / 57,6 kb/s / 93,75 kb/s / 115,2 kb/s |
| Rodzaj przyłącza | złącze śrubowe, wtykowe COMBICON |
| Gniazdo D-SUB 9 | |
| Technika przyłączeniowa | 3-żyłowe |
| Szeregowy: RS-485 | |
| Przepustowość | 300 Bit/s / 600 Bit/s / 1,2 kb/s / 2,4 kb/s / 4,8 kb/s / 9,6 kb/s / 19,2 kb/s / 38,4 kb/s / 57,6 kb/s / 93,75 kb/s / 115,2 kb/s / 187,5 kb/s |
| Rodzaj przyłącza | złącze śrubowe, wtykowe COMBICON |
| Technika przyłączeniowa | 2-przewodowa |
| Terminator | 390 Ω (dołączany poprzez łącznik DIP) |
| 150 Ω (dołączany poprzez łącznik DIP) | |
| 390 Ω (dołączany poprzez łącznik DIP) | |
| Transmisja bezprzewodowa | |
| Opis interfejsu | Trusted Wireless |
| Kierunek | dwukierunkowy |
| Częstotliwość | 900 MHz |
| Zakres częstotliwości | 915 MHz ... 928 MHz |
| moc nadawania | maks. 1 W (nastawny) |
| Szybkość transmisji | 16 kb/s (nastawny) |
| 125 kb/s (nastawny) | |
| 250 kb/s (nastawny) | |
| Czułość odbiornika, min. | -112 dBm (16 kbps) |
| -105 dBm (125 kb/s) | |
| -102 dBm (250 kbps) | |
| Rodzaj przyłącza anteny | RSMA (żeńskie) |
| Bezpieczeństwo | 128-bitowe kodowanie danych |
| Funkcje | |
| Dopuszczenia radiowe | Australia |
| Nowa Zelandia | |
| Obsługiwane kraje | Australia (RCM) |
| Brazylia (ANATEL, ID: 06373-19-06497) | |
| Nowa Zelandia (RCM) | |
| Wireless | |
| Pasmo częstotliwości | 900 MHz |
| Standard radiowy | Trusted Wireless |
| Wskaźnik stanu | LED napięcie zasilania, PWR (zielona) |
| LED żółta (komunikacja z magistralą, DAT) | |
| LED błąd peryferii, ERR (czerwona) | |
| LED 3 x zielona, 1 x żółta (pasek diodowy jakości odbioru, RSSI) | |
| LED zielony (odbierane dane, RX) | |
| LED zielona (nadawane dane, TX) |

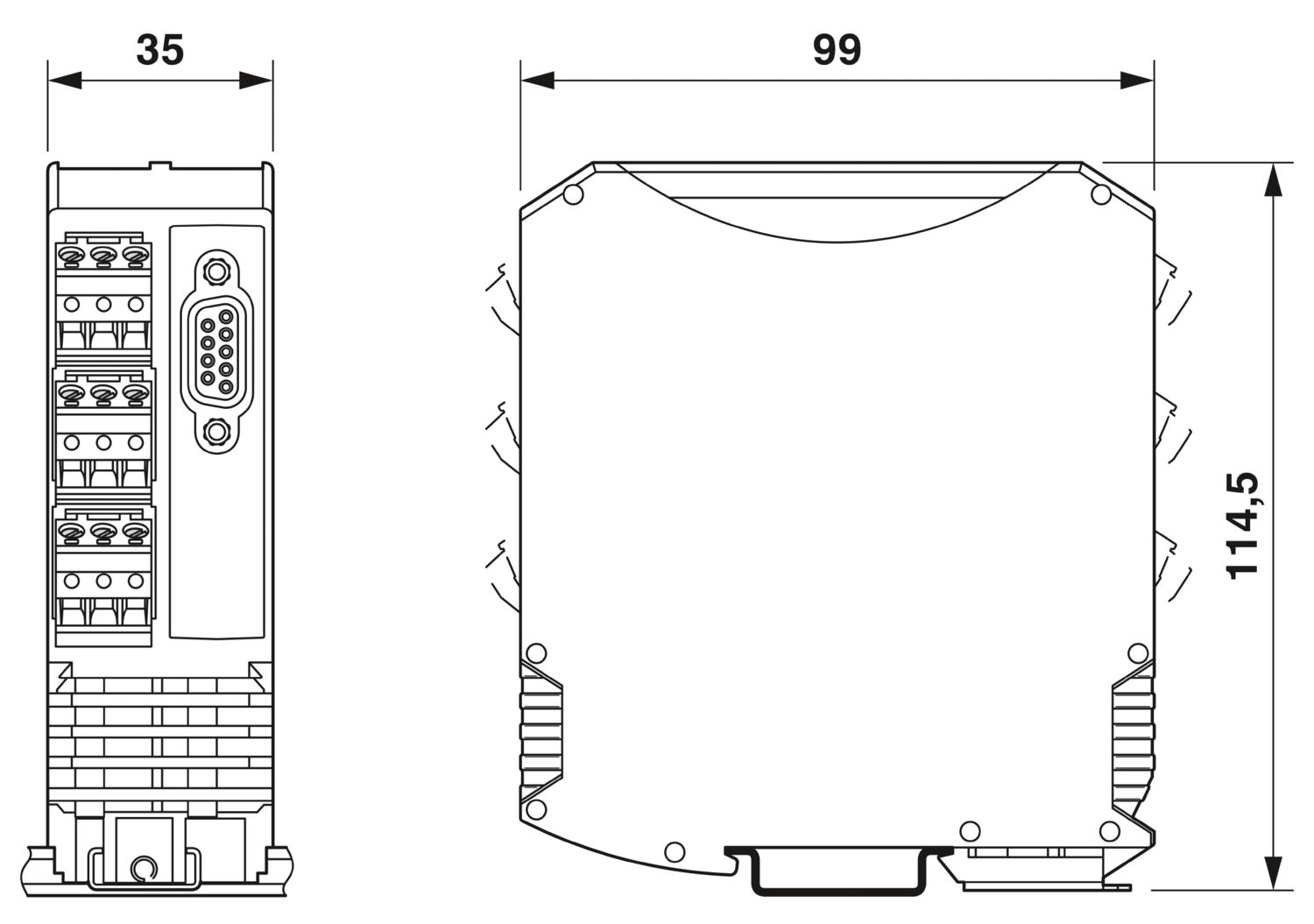

| Rysunek wymiarowy |
|
| Szerokość | 35 mm |
| Wysokość | 116 mm |
| Głębokość | 114,5 mm |
| Kolor | zielony |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PA 6.6-FR |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Wysokość | 2000 m |
| Dopuszczalna wilgotność powietrza (praca) | 20 % ... 85 % |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 20 % ... 85 % |
| Udar | 16g, 11 ms |
| Drgania (praca) | według IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Zgodność/dopuszczenia | |
| Zgodność | RCM |
| Kompatybilność elektromagnetyczna | Zgodność z Dyrektywą EMC 2004/108/EWG |
| Emisja zakłóceń | |
| Normy/przepisy | EN 55011 Class B |
| Sposób montażu | Montaż na szynie DIN |
| Informacja montażu | na szynie znormalizowanej NS 35 wg EN 60715 |
Korzyści
Sieci kratowe do 250 uczestników
Duża niezawodność dzięki Trusted Wireless 2.0 Technologie (AES szyfrowanie, procedura skoku częstotliwości i zarządzanie współpracą)
Łatwe i szybkie uruchomienie bez programowania
Rozszerzony zakres temperatur -40°C ... +70°C
Zasięg wielu kilometrów dzięki nastawnym szybkościom transmisji złącza radiowego
Zintegrowany interfejs RS-232/RS-485
