UL Listed
ID dopuszczenia: E468743| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 63 V | 12 A | - 16 |
cUL Listed
ID dopuszczenia: E468743| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 63 V | 12 A | - 16 |
SAC-4P-M12MST/ 1,5-PUR SH
-
Kabel mocy
1424120
Kabel mocy, 4-bieg., PUR bezhalogenowy, czarny RAL 9005, ekranowany (Advanced Shielding Technology), Wtyki proste M12, kodowanie: T, na wolny koniec przewodu, długość kabla: 1,5 m, do prądu stałego do 12 A / 63 V
Szczegóły produktu
| Typ produktu | Kabel mocy |
| Zastosowanie | Zasilanie |
| Liczba biegunów | 4 |
| Ilość odejść kablowych | 1 |
| Ekranowany | tak |
| Kodowanie | T |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |
| Klasa palności wg UL 94 | V0 |
| materiał uchwytu | PP |
| materiał styku | CuZn |
| materiał powierzchni styku | Ni/Au |
| materiał uchwytu styków | PA |
| Materiał przepustu | Odlew ciśnieniowy, niklowany |
| Rezystancja izolacji | ≥ 100 MΩ |
| Napięcie znamionowe UN | 63 V DC |
| Prąd znamionowy IN | 12 A |
| Dane mechaniczne | |
| Liczba cykli wtykania | > 100 |
| Przyłącze 1 | |
| Konstrukcja | Wtyki proste M12 |

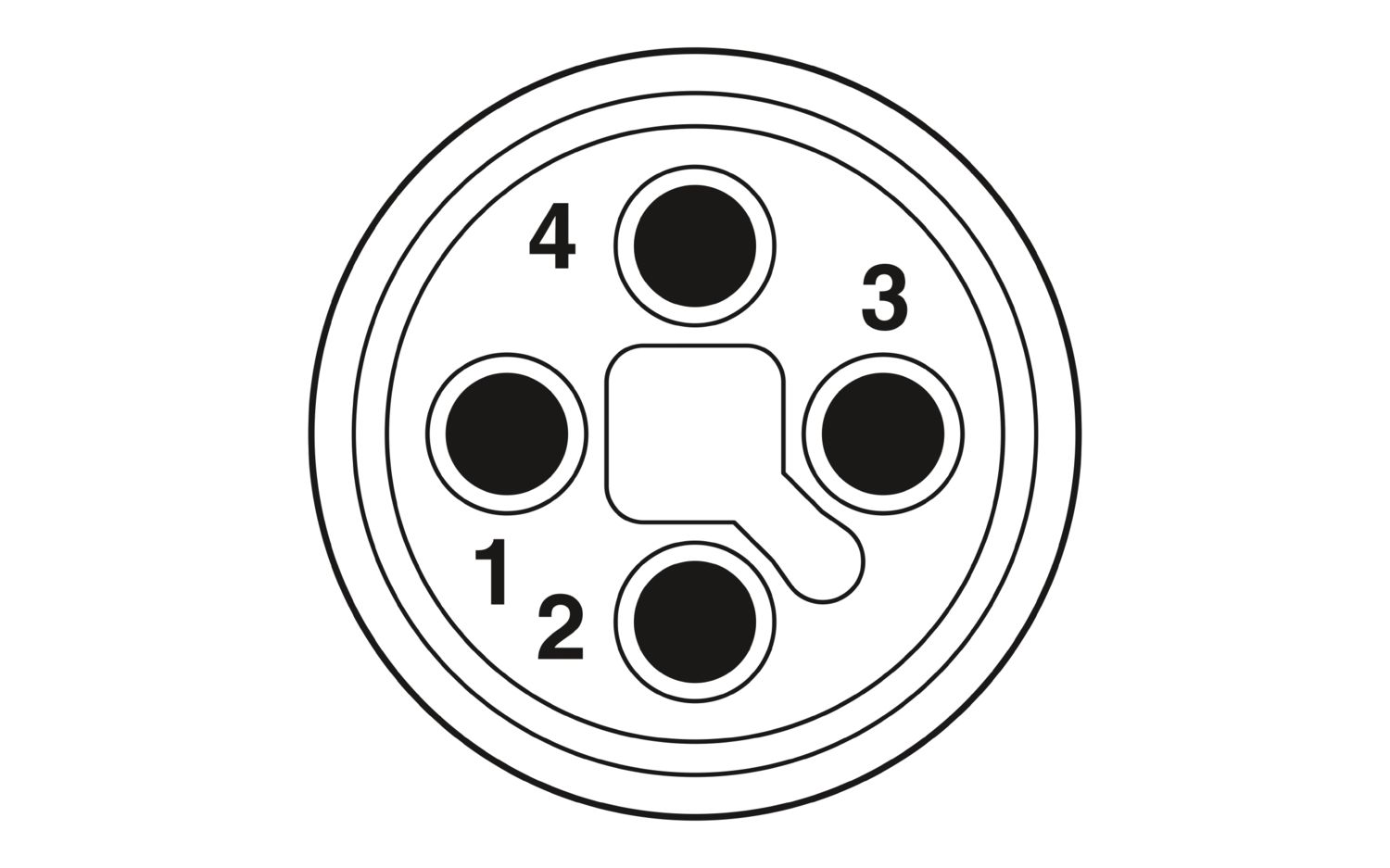

| Rodzaj kodowania | T (Power) |
| Przyłącze 2 | |
| Konstrukcja | wolny koniec przewodu |
| Długość przewodów | 1,5 m |
| PUR bezhalogenowy czarny [PUR] | |

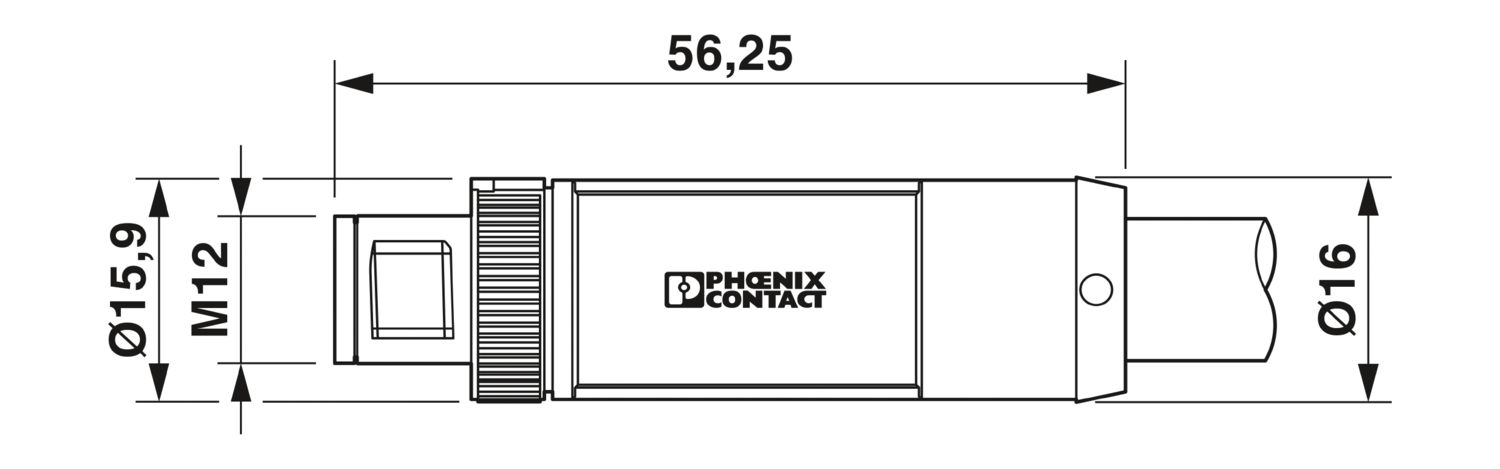

| Rysunek wymiarowy |
|
| Waga przewodu | 99 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Liczba biegunów | 4 |
| Ekranowany | tak |
| Typ przewodu | PUR bezhalogenowy czarny [PUR] |
| Budowa przewodu zasilającego | 44x 0,20 mm |
| zasilanie AWG | 16 |
| Przekrój przewodu | 4x 1,5 mm² |
| Średnica żyły łącznie z izolacją | 2,2 mm ±0,05 mm |
| Zewnętrzna średnica przewodu | 7,50 mm ±0,3 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | czarny RAL 9005 |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |

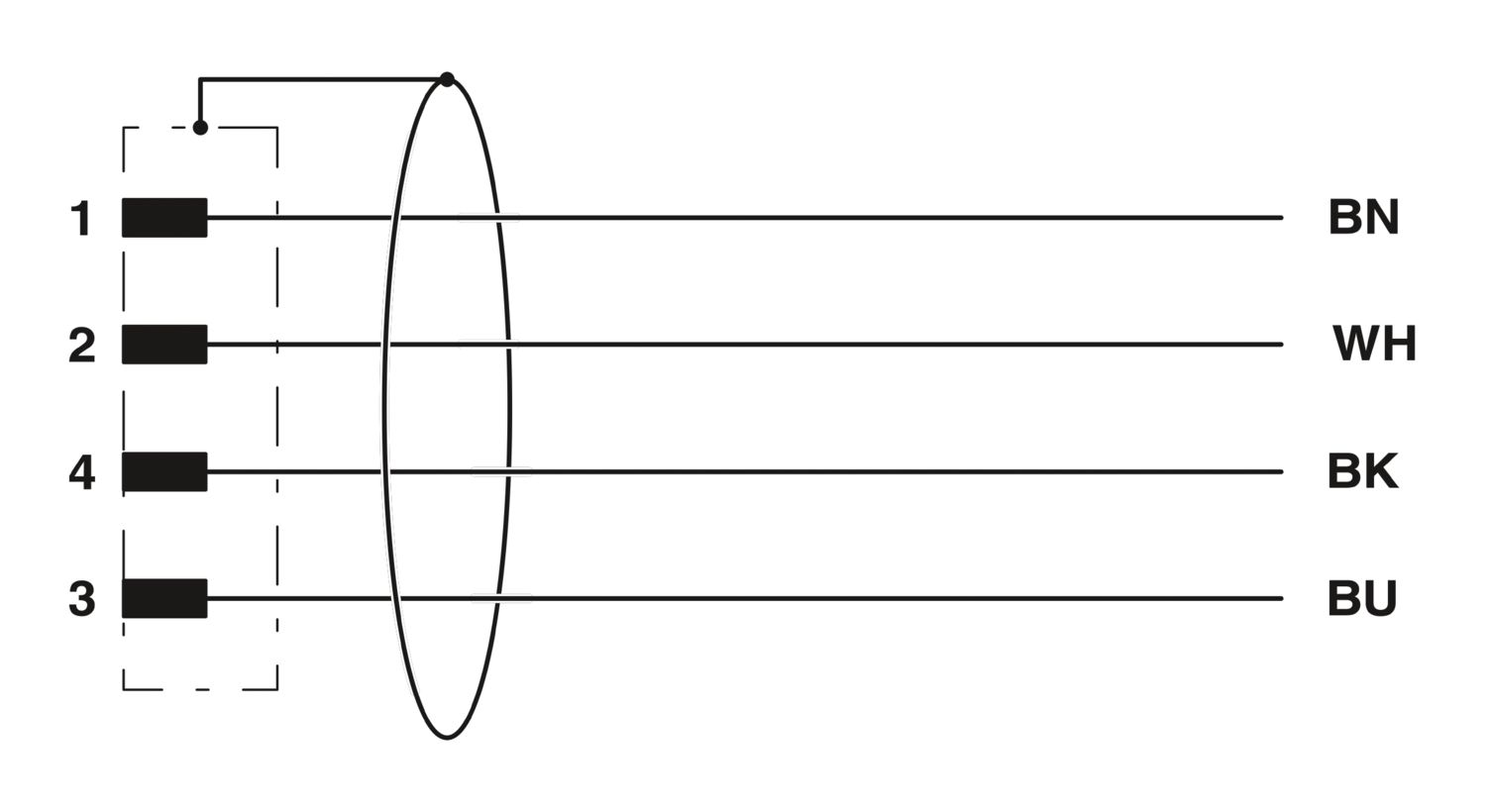

| Pojedyncze żyły, kolor | brązowy, biały, niebieski, czarny |
| Grubość ścianki izolacji | 0,80 mm (Zewnętrzny płaszcz) |
| skręt całkowity | 4 żyły zoptymalizowane, skręcane |
| maksymalny opór przewodu | ≤ 14,1 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 1 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | 300 V AC |
| Napięcie probiercze | 3000 V AC |
| Najmniejszy promień gięcia, ułożenie na stałe | 38 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 75 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 5000000, Promień gięcia: 75 mm, Promień gięcia: 10 x D, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Obciążalność dynamiczna (skręcanie) | Skręcenie: ±180 °/m, Cykle skręcania: 500000, Częstotliwość skręcania: 35 Cykle/min. |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| wg IEC 60754-1 | |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| olejoodporność | wg DIN EN 60811-404, 168 h dla 100 °C |
| Temperatura otoczenia (praca) | -50 °C ... 85 °C (Kabel, ułożenie stałe) |
| -30 °C ... 85 °C (Kabel, ułożenie ruchome) | |
| Warunki otoczenia | |
| Stopień ochrony | IP65 |
| IP67 | |
| Temperatura otoczenia (praca) (Wtyk / gniazdo) | -25 °C ... 85 °C (Wtyk męski/gniazdo) |
| Oznaczenie normy | Łącznik wtykowy M12 |
| Normy/przepisy | IEC 61076-2-111 |
Korzyści
Wygoda i bezpieczeństwo: elektryczne komponenty wtykowe sprawdzone w 100 %
Zabezpieczenie przed niewłaściwym wetknięciem przez specjalne kodowanie T
Niezawodne ekranowanie mocy – 360°- ekran do redukcji obciążeń elektromagnetycznych
Nasz standard: wytrzymały, bezhalogenowy przewód PUR
