ME 22,5 F-UT BUS/10 KMGY
-
Hus-underdel
2202735

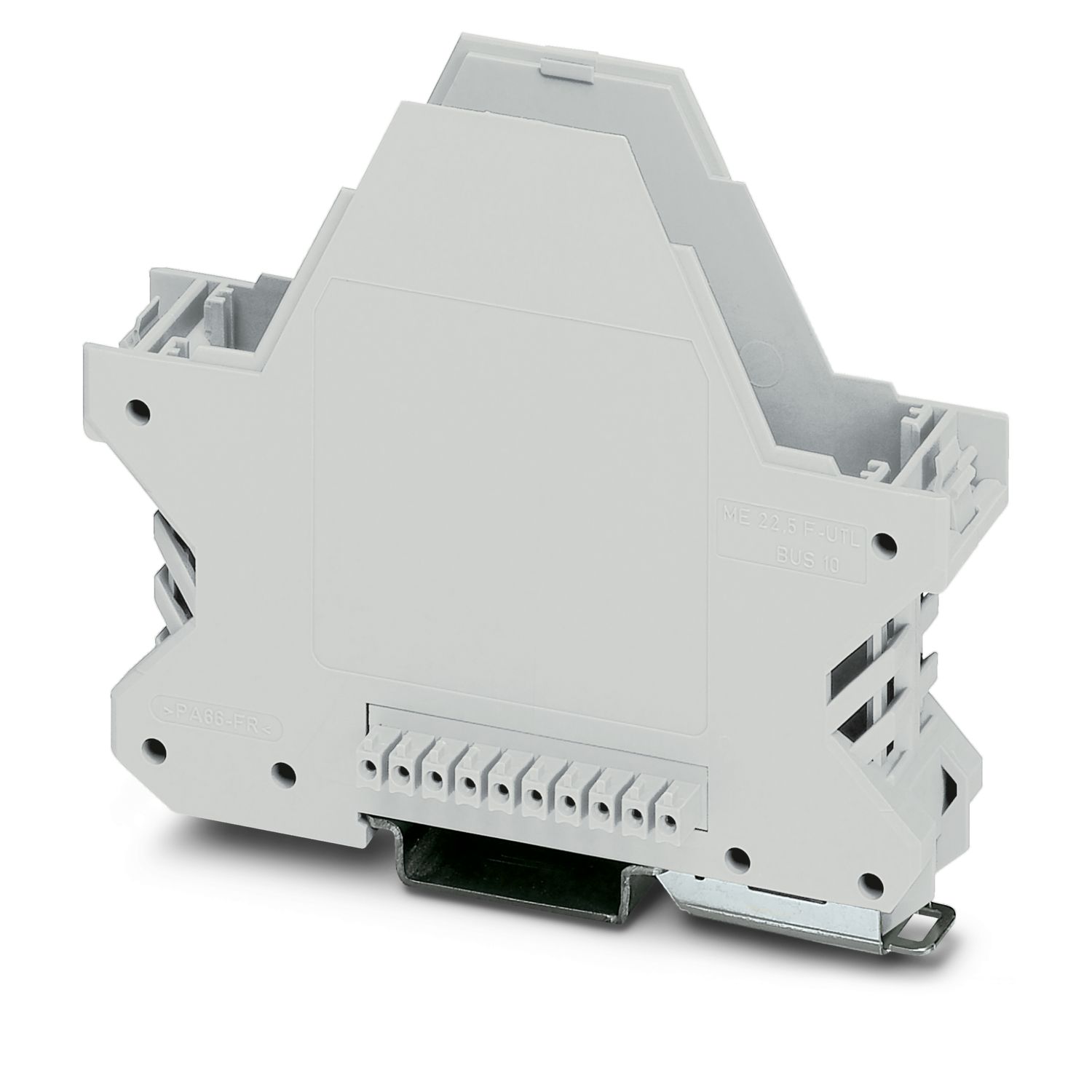

Monteringsskinnehus, Husunderdel, med metallfotlås, flat byggform, med luftesliss, bredde: 22,6 mm, høyde: 99 mm, dybde: 84,8 mm, farge: lysegrå (lignende RAL 7035), tverrforbindelse: integrert bussplugg, poltall tverrforbinder: 10, Bussforbinder: Ti parallellkontakter
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Monteringsinformasjon | Følg brukerinformasjonen i nedlastingsområdet. |
| Anbefaling | Material kontaktpads til bussplugg galvanisk gull (hardgull) |
| Hustype | Monteringsskinnehus |
| Husserie | ME |
| Lufteåpning tilgjengelig | ja |
| Målskisse |
|
| Bredde | 22,6 mm |
| Høyde | 99 mm |
| Dybde | 84,8 mm |
| Dybde fra øverste kant monteringsskinne | 78,2 mm |
| Dybde fra øverste kant monteringsskinne til opplagspunkt overdel | 46 mm |
| Kretskortdesign | |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Farge | lysegrå (RAL 7035) |
| Brennbarhetsklasse iht. UL 94 | V0 |
| CTI iht. IEC 60112 | 600 |
| Husmateriale | PA |
| Overflatetilstand | ubehandlet |
| Effekttap enkelthus ved 20 °C | |
| Omgivelsestemperatur | 20 °C |
| Reduksjonsfaktor | 1 |
| Monteringsposisjon | vertikal |
| Effekttap | 5,9 W |
| Effekttap enkelthus ved 30 °C | |
| Omgivelsestemperatur | 30 °C |
| Reduksjonsfaktor | 0,91 |
| Monteringsposisjon | vertikal |
| Effekttap | 5,4 W |
| Effekttap enkelthus ved 40 °C | |
| Omgivelsestemperatur | 40 °C |
| Reduksjonsfaktor | 0,81 |
| Monteringsposisjon | vertikal |
| Effekttap | 4,8 W |
| Effekttap enkelthus ved 50 °C | |
| Omgivelsestemperatur | 50 °C |
| Reduksjonsfaktor | 0,7 |
| Monteringsposisjon | vertikal |
| Effekttap | 4,1 W |
| Effekttap enkelthus ved 60 °C | |
| Omgivelsestemperatur | 60 °C |
| Reduksjonsfaktor | 0,57 |
| Monteringsposisjon | vertikal |
| Effekttap | 3,35 W |
| Effekttap enkelthus ved 70 °C | |
| Omgivelsestemperatur | 70 °C |
| Reduksjonsfaktor | 0,49 |
| Monteringsposisjon | vertikal |
| Effekttap | 2,9 W |
| Miljøforhold | |
| Maks. IP-kode som skal oppnås | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (avhengig av effekttap) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Relativ luftfuktighet (lagring/transport) | 80 % |
| Antall kretskortopptak | 1 |
| Type kretskortfeste | Innskyvning (sperre (tilvalg) mot uttrekk av kretskort) |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Monteringstype | Skinnemontering |
| Forpakningstype | pakket i kartong |
| Type ny forpakning | Kartong |
Dine fordeler
Kan monteres på monteringsskinnen
Med integrert bussplugg eller bussplugg som kan skinnemonteres (ekstra)
