ME 17,5 UTG/FE BU
-
Hus-underdel
2201587

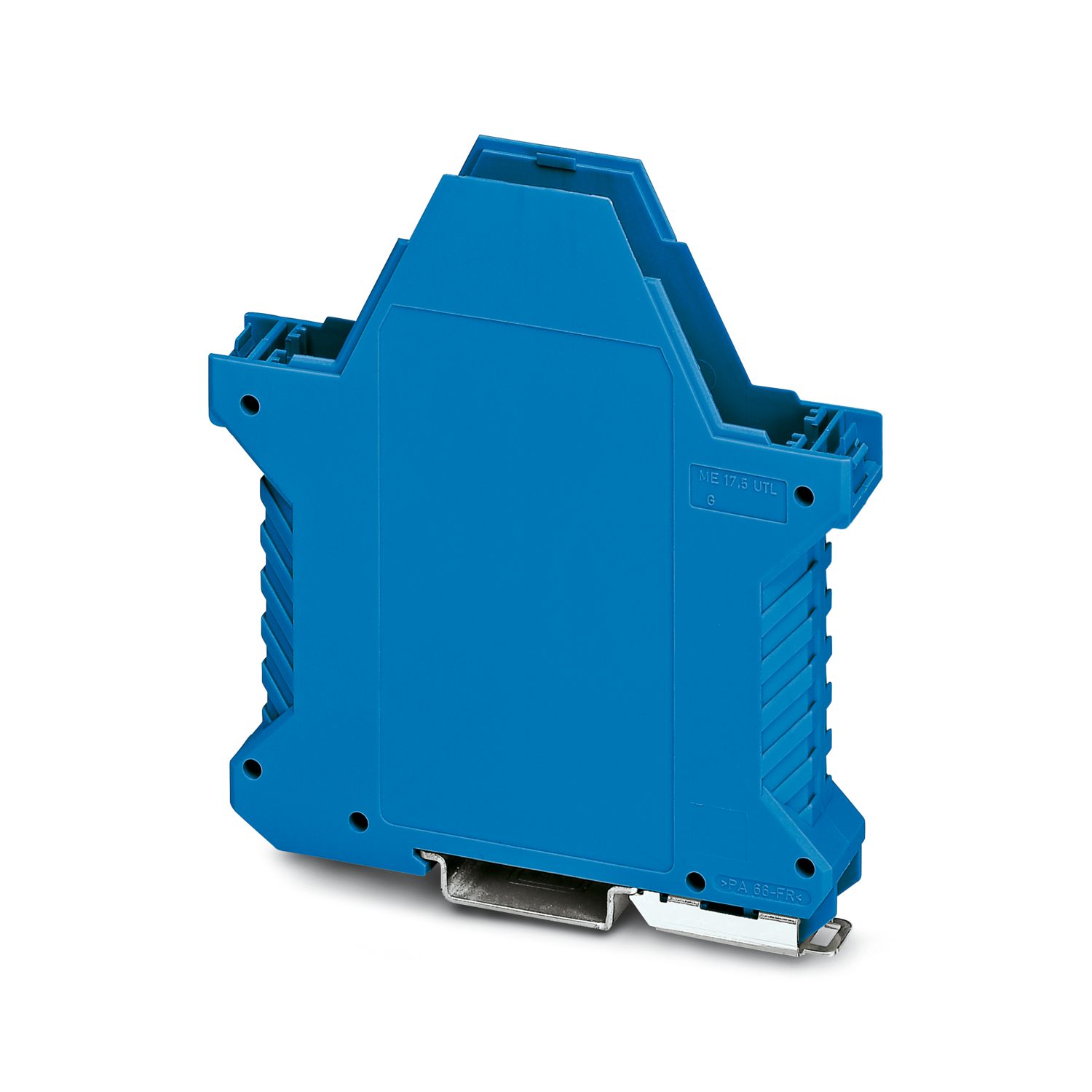

Monteringsskinnehus, Husunderdel med metallfotlås, med FE-kontakt, høy byggform, uten luftesliss, bredde: 17,6 mm, høyde: 99 mm, dybde: 107,3 mm, farge: blå (lignende RAL 5015), tverrforbindelse: uten bussforbinder, poltall tverrforbinder: Ikke relevant
Produktdetaljer
| Monteringsinformasjon | Følg brukerinformasjonen i nedlastingsområdet. |
| Produkttype | Husunderdel |
| Hustype | Monteringsskinnehus |
| Husserie | ME |
| Produktserie | ME 17,5.. |
| Byggform | Husunderdel uten lufteslisser, kreves for å komplettere husdekselmodulen |
| Poltall | 12 |
| Maks. poltall | 0) |
| Lufteåpning tilgjengelig | nei |
| Målskisse |
|
| Bredde | 17,6 mm |
| Høyde | 99 mm |
| Dybde | 107,3 mm |
| Dybde fra øverste kant monteringsskinne | 100,7 mm |
| Dybde fra øverste kant monteringsskinne til opplagspunkt overdel | 68,5 mm |
| Kretskortdesign | |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Farge (Husunderdel) | blå (RAL 5015) |
| Brennbarhetsklasse iht. UL 94 | V0 |
| CTI iht. IEC 60112 | 600 |
| Husmateriale | PA |
| Overflatetilstand | ubehandlet |
| Effekttap enkelthus ved 20 °C | |
| Omgivelsestemperatur | 20 °C |
| Reduksjonsfaktor | 1 |
| Monteringsposisjon | vertikal |
| Effekttap | 4,9 W |
| Effekttap enkelthus ved 30 °C | |
| Omgivelsestemperatur | 30 °C |
| Reduksjonsfaktor | 0,91 |
| Monteringsposisjon | vertikal |
| Effekttap | 4,5 W |
| Effekttap enkelthus ved 40 °C | |
| Omgivelsestemperatur | 40 °C |
| Reduksjonsfaktor | 0,81 |
| Monteringsposisjon | vertikal |
| Effekttap | 4 W |
| Effekttap enkelthus ved 50 °C | |
| Omgivelsestemperatur | 50 °C |
| Reduksjonsfaktor | 0,7 |
| Monteringsposisjon | vertikal |
| Effekttap | 3,4 W |
| Effekttap enkelthus ved 60 °C | |
| Omgivelsestemperatur | 60 °C |
| Reduksjonsfaktor | 0,57 |
| Monteringsposisjon | vertikal |
| Effekttap | 2,8 W |
| Effekttap enkelthus ved 70 °C | |
| Omgivelsestemperatur | 70 °C |
| Reduksjonsfaktor | 0,49 |
| Monteringsposisjon | vertikal |
| Effekttap | 2,4 W |
| Vibrasjonstest | |
| Testspesifikasjon | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Akselerasjon | 2g (58,1 Hz ... 150 Hz) |
| Testvarighet pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Glødetrådtest | |
| Testspesifikasjon | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Virketid | 30 s |
| Varmebestandighet/kuletrykktest | |
| Testspesifikasjon | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Testvarighet | 1 h |
| Kraft | 20 N |
| Mekanisk fasthet / falltønne | |
| Testspesifikasjon | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Fallhøyde | 50 cm |
| Frekvens | 10 |
| Støt | |
| Testspesifikasjon | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Slagform | Halvsinus |
| Akselerasjon | 15g |
| Slagvarighet | 11 ms |
| Antall slag pr. retning | 3 |
| Testretninger | X-, Y- og Z-akse (pos. og neg.) |
| Beskyttelsesgrad (IP-kode) | |
| Testspesifikasjon | DIN EN 60529 (VDE 0470-1):2014-09 |
| Miljøforhold | |
| Maks. IP-kode som skal oppnås | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (avhengig av effekttap) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Relativ luftfuktighet (lagring/transport) | 80 % |
| Antall kretskortopptak | 1 |
| Type kretskortfeste | Innskyvning (sperre (tilvalg) mot uttrekk av kretskort) |
| Kretskorttykkelse | 1,4 mm ... 1,8 mm |
| Monteringstype | Skinnemontering |
| Forpakningstype | pakket i kartong |
| Type ny forpakning | Kartong |
