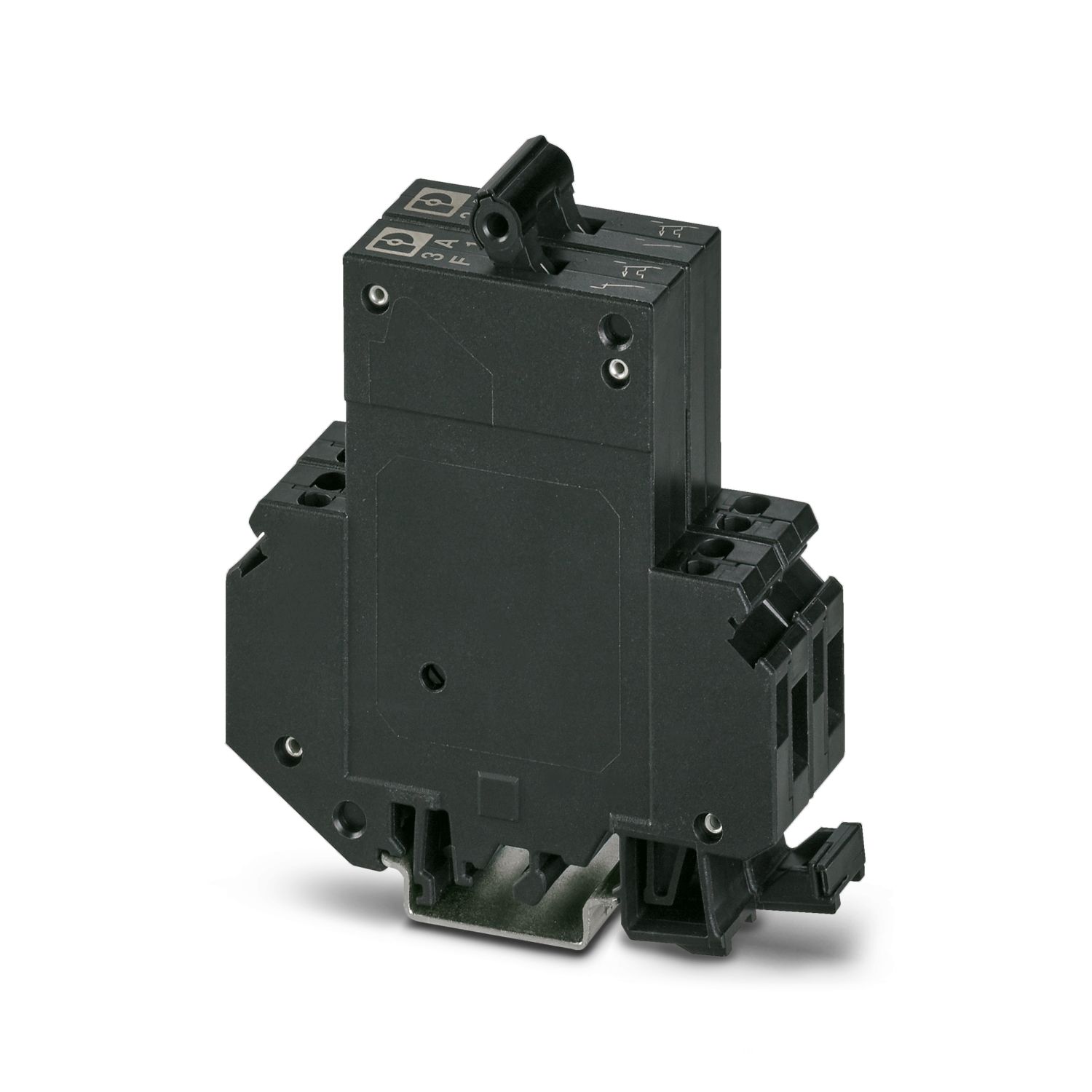

Termomagnetisk vernebryter, 2-polet, hurtig, en lukker og en åpner, med universalfot for montering på NS 32 eller NS 35
Produktdetaljer
Produkttype
Termomagnetisk automatsikring
Produktserie
TMC
Byggform
Monteringsskinnemodul, hel
Poltall
2
Antall tilkoblinger
4
Antall rekker
2
Antall kanaler
1
Isolasjonsegenskaper
Overspenningskategori
II
Forurensningsgrad
2
Type sikring
Automat
Generelt
Merkespenning
65 V DC
Merkestrøm IN
3 A
Merkestøtspenning
2,5 kV
Isolasjonsmotstand Riso
> 100 MΩ (500 V DC)
Hjelpestrømkrets
240 V AC / 1 A (minimal induksjon)
65 V AC / 1 A (minimal induksjon)
Utløsetype
TM (termomagnetisk)
Utstyrsmotstand
0,18 Ω
Merkekortslutningsegenskaper Icn
400 A
2500 A (32 V DC)
Kortslutningsegenskaper
2000 A (UL 1077: 65 V DC)
Spenningssikkerhet
3000 V AC (Betjeningsområde)
3000 V AC (Hoved- til hjelpestrømkrets)
1500 V AC (Pol til pol)
Maks. koblingsforløp
10000 (ved 1 x In, induktiv)
Sikring
F1 (hurtig)
Kontaktutførelse
1 N/O
1 N/C
Visning/fjernmelding
Betegnelse tilkobling
Hjelpekontakt
Driftsspenning
240 V AC
65 V DC
Driftsstrøm
3 A AC (minimal induksjon)
Hovedkontakt
Skrue
M3
Tiltrekkingsmoment
0,6 ... 0,8 Nm
Avisoleringslengde
12 mm
Prøvedor
A3
Ledertverrsnitt entrådet
0,2 mm² ... 6 mm²
Ledertverrsnitt [AWG]
24 ... 10 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet
0,2 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)
0,25 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)
0,25 mm² ... 2,5 mm²
2 ledere med samme tverrsnitt, entrådet
0,2 mm² ... 0,75 mm²
2 ledere med samme tverrsnitt, flertrådet
0,2 mm² ... 0,75 mm²
To ledere med samme tverrsnitt flertrådet m. endehylse uten plasthylse
0,25 mm² ... 1 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse
0,5 mm² ... 2,5 mm²
Nominell strøm
3 A
Nominell spenning
250 V AC
65 V DC
Hjelpekontakt
Skrue
M3
Tiltrekkingsmoment
0,6 ... 0,8 Nm
Avisoleringslengde
12 mm
Prøvedor
A1
Ledertverrsnitt entrådet
0,2 mm² ... 2,5 mm²
Ledertverrsnitt [AWG]
24 ... 14 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet
0,2 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)
0,25 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)
0,25 mm² ... 1,5 mm²
2 ledere med samme tverrsnitt, entrådet
0,2 m² ... 0,75 m²
2 ledere med samme tverrsnitt, flertrådet
0,2 m² ... 0,75 mm²
To ledere med samme tverrsnitt flertrådet m. endehylse uten plasthylse
0,25 mm² ... 0,5 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse
0,5 mm² ... 0,75 mm²
Nominell strøm
3 A
Nominell spenning
250 V AC
65 V DC
Hovedkontakt
Tilkoblingstype
Skrutilkobling
Skrue
M3
Tiltrekkingsmoment
0,6 Nm ... 0,8 Nm
Avisoleringslengde
12 mm
Ledertverrsnitt flertrådet
0,2 mm² ... 4 mm²
Ledertverrsnitt entrådet
0,2 mm² ... 6 mm²
Ledertverrsnitt AWG
24 ... 10
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse
0,5 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse
0,2 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse
0,25 mm² ... 4 mm²
Hjelpekontakt
Tilkoblingstype
Skrutilkobling
Skrue
M3
Tiltrekkingsmoment
0,6 Nm ... 0,8 Nm
Avisoleringslengde
12 mm
Ledertverrsnitt flertrådet
0,2 mm² ... 1,5 mm²
Ledertverrsnitt entrådet
0,2 mm² ... 2,5 mm²
Ledertverrsnitt AWG
24 ... 14
Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse
0,25 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse
0,25 mm² ... 2,5 mm²
Bredde
25 mm
Høyde
82,5 mm
Dybde
96 mm
Farge
svart (RAL 9005)
Brennbarhetsklasse iht. UL 94
V-2
Isolasjonsmaterialgruppe
II
Isolasjonsmaterial
PA66
Mekaniske spesifikasjoner
Åpen sidevegg
Nei
Miljøforhold
Beskyttelsesgrad
IP30 (Betjeningsområde)
IP20 (Tilkoblingsområde)
Omgivelsestemperatur (drift)
-30 °C ... 60 °C
Fuktighetstest
240 h, 95 % RH, 40 °C
Standarder/forskrifter
EN 60934
Standarder/forskrifter
UL 1077
Monteringstype
Monteringsskinne: 35 mm
Artikkelnummer
0914837
Pakkestørrelse
3 Stk.
Minimum bestillingsmengde
1 Stk.
Merknad
Ordrerelatert fremstilling (ingen retur)
Rabattgruppe
31NCLA
Produktnøkkel
CLA121
Katalogside
Side 282 (CL-2002)
GTIN
4017918009519
Vekt pr. stk. (inkl. forpakning)
141,033 g
Vekt pr. stk. (ekskl. forpakning)
139 g
Tolltariffnummer
85362010
Opprinnelsesland
DE
ECLASS
ECLASS-13.0
27140401
ETIM
ETIM 9.0
EC003538
UNSPSC
UNSPSC 21.0
39121400
CSA
Godkjennings-ID: 074317
UL Recognized
Godkjennings-ID: FILE E 140459
EAC
Godkjennings-ID: EAC-Zulassung
EAC
Godkjennings-ID: RU C-DE.A*30.B01546
VDE merkegodkjennelse
Godkjennings-ID: 40029348
UAE-RoHS
Godkjennings-ID: 23-10-88787
EU RoHS
Oppfyller kravene iht. RoHS-direktivet
Ja
unntak så sant de er kjente
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-25
Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)
Lead(CAS-nr.: 7439-92-1)
SCIP
418b4c4c-fe29-4f23-acbe-a48f1991d340
