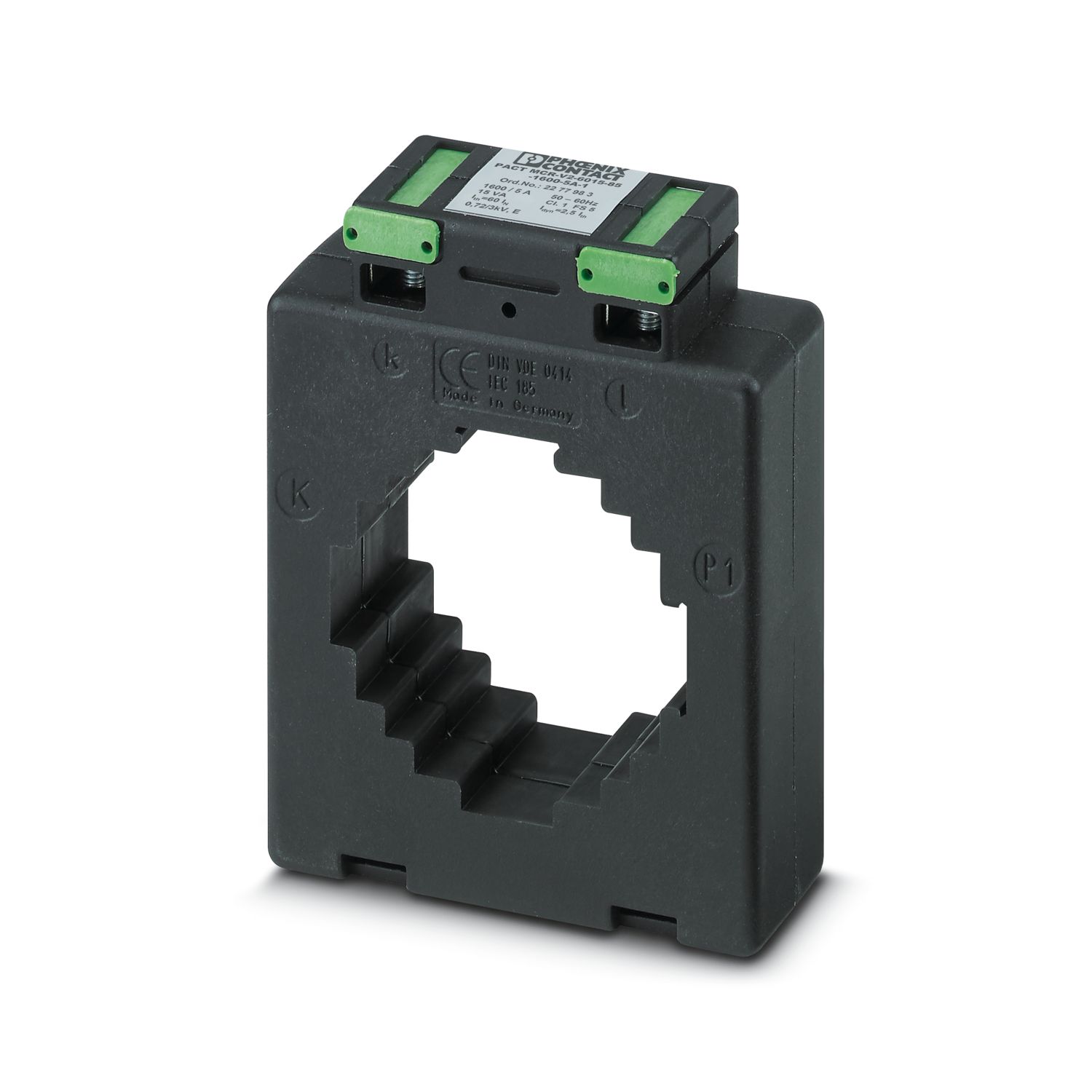

Pluggstrømtransformator, primærstrøm 1 600 A AC, sekundærstrøm 5 A AC, nøyaktighetsklasse 1, merkeeffekt 15 VA
Produktdetaljer
Produkttype
Current transformer
Merkeisolasjonsspenning
1 kV (Fase/nøytralleder)
Generelt
Kan kalibreres
nei
Omformertype
Pluggstrømtransformator
Strømtransformator
Merkeeffekt
15 VA
Termisk merkekorttidsstrøm
Ith = 60 * In
Termisk varig merkestrøm
Id = 1,2 * In
Merkestøtstrøm
Idyn = 2,5 * Ith
Merkefrekvens fn
50 Hz
60 Hz
Primær merkestrøm Ipn
0 A ... 1600 A
Kan kalibreres
nei
Omformertype
Pluggstrømtransformator
Signal
Sekundær merkestrøm Isn
5 A AC
Overstrømsbegrensningsfaktor
FS 5
Nøyaktighetsklasse
1
Tilkoblingstype
Skrutilkobling
Ledertverrsnitt flertrådet
2x 2,5 mm² ... 4 mm² (Sekundærmodul)
Artikkeldimensjoner
Bredde
30 mm
Høyde
108 mm
Dybde
85 mm
Artikkeldimensjoner ved alternativ montering
Bredde
85 mm
Høyde
108 mm
Dybde
30 mm
Kobberskinne
Bredde
60 mm
Høyde
15 mm
Kobberskinne 2
Bredde
50 mm
Høyde
10 mm
Kobberskinne 3
Bredde
40 mm
Høyde
40 mm
Rundleder
Diameter
52 mm
Farge
svart (RAL 9005)
Husmateriale
PA 6.6
Miljøforhold
Omgivelsestemperatur (drift)
-25 °C ... 40 °C
Omgivelsestemperatur (lagring/transport)
-25 °C ... 40 °C
Høydenivå
≤ 1000 m
Tillatt luftfuktighet (drift)
Kun innendørs bruk, ingen kondensering
Isolasjonsmaterialklasse
E
UL, USA / Canada
Merking
XODW8.E323953
Standarder/bestemmelser
EN 61869
Monteringstype
Skinnemontering
Artikkelnummer
2277983
Pakkestørrelse
1 Stk.
Minimum bestillingsmengde
1 Stk.
Rabattgruppe
31BCK
Produktnøkkel
DK66ZZ
GTIN
4046356502542
Vekt pr. stk. (inkl. forpakning)
392,9 g
Vekt pr. stk. (ekskl. forpakning)
250 g
Tolltariffnummer
85043129
Opprinnelsesland
DE
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
